Материал: Потери от утечки нефти при трубопроводном транспорте

Она предназначена для создания герметизирующих тампонов из жестких пенополиуретанов на трубопроводах диаметром до 530 мм включительно.

УВПТ-1 - самоходный агрегат на базе автомобиля ГАЗ-66, оснащенный технологическим оборудованием для доставки компонентов смеси тампона к месту аварии, их дозировки, перемешивания и подачи в трубопровод.

Схема обвязки технологического оборудования приведена на рис. 8.

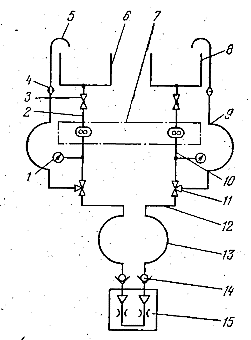

Рисунок 8 - Гидравлическая схема установки УВПТ-1:

- манометр; 2.5.10, 12 - трубопроводы: 3 - кран пробковый; 4 - фильтр; 6.8 - баки расходные; 7 - дозирующее устройство; 9, 13 - гибкие рукава; 11 - кран трехходовой; 14 - обратный клапан; 15 - смесительное устройство

Для привода дозирующих насосов от раздаточной коробки автомобиля установка снабжена трансмиссией. Это позволяет обеспечить работу оборудования в полевых условиях без подвода энергии извне. Механизм управления и контроля дает возможность выполнять все операции по заливке при помощи рычагов управления, расположенных в задней части кузова автомобиля. Кроме того, агрегат оборудуется системой обогрева и специальным геофизическим кузовом СГК-б для создания необходимых температурных условий и защиты технологического оборудования от атмосферных воздействий.

Установка работает следующим образом. Предварительно изготовленные компоненты по системе трубопроводов закачиваются в баки установки, откуда дозирующими насосами подаются в смесительное устройство, где образуется реакционная смесь, которая вытесняется через предварительно пробитое отверстие в трубопровод. Вспениваясь, смесь образует герметизирующий тампон, перекрывающий трубопровод.

Разрабатываются устройства, запускаемые внутрь трубопровода и герметизирующие его.

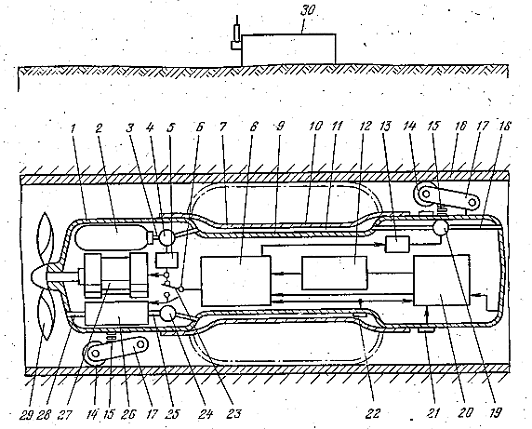

В США разработано автоматическое самоходное устройство (рис.9), с помощью которого определяют место повреждения, после чего срабатывает механический элемент устройства, производящий уплотнение зоны утечки впредь до осуществления ремонтных работ 1711. Устройство / пропускается по подземному трубопроводу 16. Для плавного перемещения и центровки оно оснащено роликами 14, которые располагаются по внутреннему периметру трубопровода с интервалом 120°. Прижатие роликов обеспечивается поворотными рычагами 17 и пружинами 15. Перемещается устройство с помощью пропеллерного винта 29, приводимого от двигателя 27. Управление последним осуществляется с помощью регулирующего контура 8. Уплотнительный элемент 10 устройства состоит из мастичной оболочки 7, которая при подаче наполнителя в полость 11 между оболочкой и суженной частью 9 корпуса принимает форму, показанную пунктирными линиями, и тем самым перекрывает зону утечки. Для заполнения полости 11 может быть использована перекачиваемая нефть, подаваемая насосом 26 через трубки 25, 28 и обратный клапан 24. Управление работой насоса осуществляется с помощью импульсного преобразователя 22, включенного в цепь регулирующего контура 8. Освобождение полости 11 производится по трубке 18 через клапан 19 с исполнительным механизмом 13.

Рисунок 9 - Автоматическое самоходное устройство для определения мест утечек из трубопровода

Кроме того, полость 11 может заполняться сжатым газом из баллона 2 по трубке 3 через клапан 4 с исполнительным механизмом 5. Для включения используется переключатель 23, связанный с регулирующим контуром 8. С помощью этого переключателя может попеременно открываться клапан 4 или через провод 6 запускаться насос 26. Для дистанционного управления перемещением устройства в трубе и заполнением полости 11 используется приемник 20 с антенной 21 и наружный передатчик 30. Питание всей арматуры внутри устройства осуществляется от батарейки 12. При снижении давления в трубопроводе вследствие утечки оператор дает команду по радио на включение наполнительных агрегатов. После устранения утечки дается команда на разрядку уплотнительного элемента и дальнейшее передвижение устройства.

Заключение

Общим направлением в снижении потерь нефти и нефтепродуктов является максимальная герметизация оборудования, своевременное проведение профилактических и ремонтных работ с целью предотвращения аварий на эксплуатируемых системах, механизация и автоматизация технологических операций и обеспечение надежности средств транспорта и хранения.

Особое внимание следует обратить на повышение точности и достоверности учета поступающих и отпускаемых нефтепродуктов и нефти, своевременное обеспечение всех предприятий и организаций высокоточными средствами измерений и необходимой нормативно-технической документацией, укрепление ведомственных метрологических служб.

Список использованных источников

1. Борьба с потерями нефти и нефтепродуктов при их транспортировке и хранении / Ф.Ф. Абузова [и др.]. - М. Недра, 1981. - 248 с.

. Корж, В.В. Эксплуатация и ремонт оборудования насосных и компрессорных станций: метод. указания к выполнению курсовых работ. В 3 ч.Ч. III. Нефтеперекачивающие станции / В.В. Корж, А.В. Сальников. - Ухта: УГТУ, 2009. - 56 с.
