Материал: Построение моделей систем управления
F=difur(t,x)=[-1.79*x(1)+7.14*x(2);-2*x(1)-48*x(2)+210];
Для вычисления решения системы на интервале [0, 10] используем командную строку. С учетом начальных условий, обращение к функции ode 45 будет иметь следующий вид. Начальные условия: x1 (0) = 0; x2 (0) = 0.
>> [t, x]=ode45('difur',[0
10],[0;0])
Решение исходной системы (14) в виде числовых массивов. Результаты решения системы в виде массивов аргумента t и искомых функций x.
Для отображения графика исходной
системы дифференциальных уравнений (14) необходимо в режиме командной строки
выполнить команду plot:
>>
plot(t,x(:,1),'r',t,x(:,2),'k--')
На рисунке 5 приведена экранная форма графика решения заданной системы уравнений (14) x1(t), x2(t).
Графики интерпретируют изменение во
времени величины функции:
(сплошная
кривая) и величины функции
(пунктирная кривая).
Как видно из графиков временных
зависимостей, процесс асимптотически приближается к установившемуся состоянию с
принужденной составляющей x1(t)= x1 =0 и x2(t)= x2 = -3.

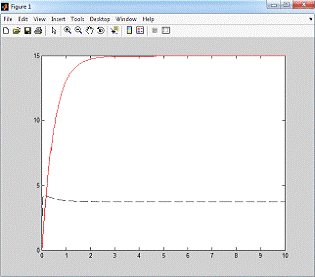

Рисунок 5 - Графики решения системы дифференциальных уравнений
Сравнение полученных графиков с
ранее построенными x1(t) и x2(t) (Рис. 3,4) при моделировании в режиме
командной строки свидетельствует о идентичности результатов, полученных при
использовании различных способов взаимодействия с программой при реализации ее
широких возможностей [5].
Моделирование с использованием пакета расширения Symbolic Math Tolbox
дифференциальный уравнение коши моделирование
Для решения дифференциальных уравнений в форме Коши MATLAB имеет функцию dsolve - возвращает аналитическое решение системы дифференциальных уравнений с начальными условиями.
По умолчанию в качестве независимой переменной задается переменная t. Можно использовать и другую переменную, добавив ее в конце списка параметров функции dsolve. Символ D обозначает производную по независимой переменной, D2 означает вторую производную и т. д.
Начальные условия задаются в виде равенств ‘y(a)=b’, ‘Dy(a)=b’ , где y - независимая переменная, a и b- константы [6]. Если число начальных условий меньше, чем число дифференциальных уравнений, то в решении будут присутствовать произвольные постоянные С1, С2, и т. д.
>> S=dsolve('Df=-1.79*f+7.14*g','Dg=-2*f-48*g+210','f(0)=0','g(0)=0')=
f: [1x1 sym]
g: [1x1 sym]
>> S.f=
/400*exp(1/200*(-4979+20782441^(1/2))*t)*(7789313/13882670588*20782441^(1/2)-1253/668)-1/400*exp(1/200*(-4979+20782441^(1/2))*t)*(7789313/13882670588*20782441^(1/2)-1253/668)*20782441^(1/2)-4621/400*(-7789313/13882670588*20782441^(1/2)-1253/668)*exp((-4979/200-1/200*20782441^(1/2))*t)+1/400*(-7789313/13882670588*20782441^(1/2)-1253/668)*20782441^(1/2)*exp((-4979/200-1/200*20782441^(1/2))*t)+2499/167
>> S.g
= (1/200*(-4979 +20782441^(1/2))*t) * (7789313/13882670588
*20782441^(1/2)-1253/668)+(-7789313/13882670588*20782441^(1/2)-1253/668)*exp((-4979/200-1/200*20782441^(1/2))*t)+1253/334
Окончательно будем иметь следующее
решение:
.
Для построения графиков функций
x1(t) и x2(t) выполним команду plot в режиме командной строки [7,8].
>> t=0:0.02:5;
>> x=-15.688.*exp(-2.1011.*t)+0.715.*exp(-47.688.*t)+14.973;
>> plot(t,x)
Рисунок 6 - График функции x1(t)
дифференциальный уравнение коши моделирование
>> t=0:0.02:5;
>> x=0.686.*exp(-2.1011.*t)-4.445.*exp(-47.688.*t)+3.759;
>> plot(t,x)
Рисунок 7 - График функции x2(t)
Полученные графики полностью совпадают с графиками, полученными моделированием в режиме командной строки и с использованием встроенных средств.
Для построения Simulink-модели системы (14) нам необходимы следующие библиотеки: , содержащую блок интегрирования integrator; , содержащую блоки масштабирования и суммирования gain и sum; , содержащую блоки виртуальных регистраторов scope:, содержащую блоки единичного скачка step.
На рисунке 8 представлена структурная схема
модели системы, при требуемых параметрах для системы.

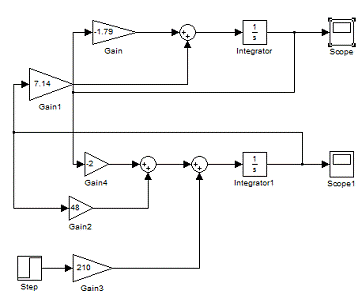

Рисунок 8 - Структурная схема Simulink - модели
системы.

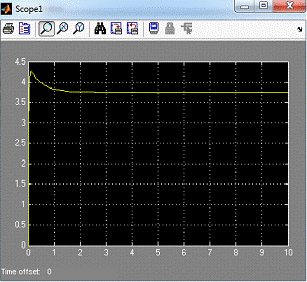

После редактирования параметров блоков выполним запуск процесса моделирования. Результат моделирования, отражающий движение системы, представлен на рисунках 9, 10 (изменения во времени переменных состояния системы x1(t) и x2(t)).
Рисунок 9 - График функции x1(t)
Рисунок 10 - График функции x2(t)
Полученные графики полностью совпадают с
графиками, полученными моделированием в режиме командной строки, с использованием
встроенных средств и с использованием пакета расширения Symbolic Math Tolbox
[9].
Заключение
Использование при исследовании моделей систем управления, описываемых дифференциальными уравнениями, широких возможностей системы автоматизации математических расчетов MATLAB и пакет моделирования динамических систем Simulink, входящий в состав расширенных версий MATLAB, позволяет решать всю совокупность задач различными способами: от использования режима командной строки, до использования пакета моделирования систем Simulink.
Такое многообразие методик открывает перед
пользователем большие возможности при решении задач идентификации: от
выполнения хорошо формализуемого оценивания параметров модели до решения задач
идентификации в широком смысле. А также выполнять анализ динамических
процессов, протекающих в системе, на основе изучения построенных моделей.
