Материал: Положения охраны труда на предприятиях

= 10lgJ/J0 = 10lg(J1 /J0 + nJ2 /J0 + ... + Jn /J0)= 10lg(100,1L1 + 100,1L2 + ... + 100,1Ln)

где L1 , L2 ,..., Ln - уровни интенсивности звука, создаваемые каждым источником в расчетной точке при одиночной работе.

Если имеется п источников шума с одинаковым уровнем интенсивности звука Li, то общий уровень интенсивности звука

= Li+ 10lgn .

Установка звукопоглощающих облицовок и объемных звукопоглотителей увеличивает эквивалентную площадь поглощения. Для облицовки помещения используются стекловата, минеральная и капроновая вата, мягкие пористые волокнистые материалы, а также жесткие плиты на минеральной основе, т.е. материалы, имеющие высокие коэффициенты звукопоглощения.

Эффективность снижения уровня шума (ΔL, дБ) в помещении

ΔL = L - Lдоп ,

где L - расчетный уровень интенсивности звука (или звукового давления), дБ; Lдоп -допустимый уровень интенсивности звука (звукового давления), дБ, согласно действующим нормативам.

Эффективность установок облицовок (дБ) можно приближенно определить по формуле:

= n10lgA2 A1 ,

где А2 и А1 - соответственно эквивалентная площадь поглощения после и до установки облицовки.

Эквивалентная площадь поглощения

 = αср Sпов ,

здесь αср- средний коэффициент звукопоглощения внутренних поверхностей помещения площадью Sпов .

Эффективность звукоизоляции однородной перегородки (дБ) рассчитывается по формуле:

ΔLз = 20lgGf - 4,75 ,(1)

где G - масса одного м2 перегородки, кг; f - частота, Гц.

Видно, что снижение шума за счет установки перегородки зависит от ее массивности и от частоты звука. Таким образом, одна и та же перегородка будет более эффективной на высоких частотах, чем на низких.

Эффективность установки кожуха ΔL, (дБ)

ΔL = Lз + 10lgα ,

где α - коэффициент звукопоглощения материала, нанесенного на внутреннюю поверхность кожуха, Lз - звукоизоляция стенок кожуха, определяемая по формуле (1).

Методы и средства коллективной защиты от вибрации. Классификация методов и средств защиты от вибрации представлена на рис.2.

Виброизоляцией называется уменьшение степени передачи вибрации от источника к защищаемым объектам.

Виброизоляцию можно оценивать через коэффициент передачи

п = 1 / f / f0 - 1 ,

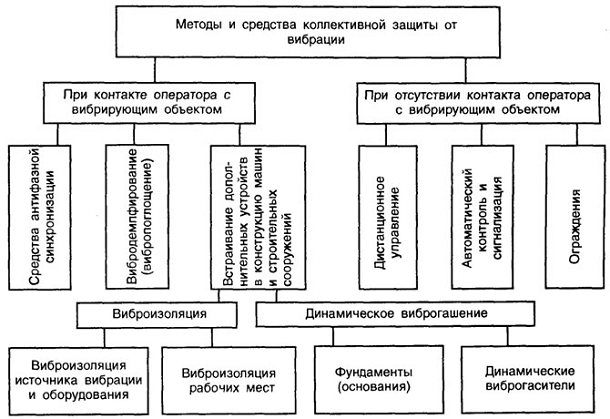

Рис.2. Классификация методов и средств защиты от вибрации

где f и f0 - частота возмущающей силы и собственная частота системы при наличии виброизолирующего слоя (Гц).

Эффективность виброизоляции определяется по формуле:

BL = 20lg1 / Kп

Чем выше частота возмущающей силы по сравнению с собственной, тем больше виброизоляция. При f < f0 возмущающая сила целиком передается основанию. При f = f0 происходит резонанс и резкое усиление вибрации, а при f > 2f0 обеспечивается виброизоляция, пропорциональная коэффициенту передачи.

Собственная частота системы

 = 1/2π √q(m) = 1/2π √g(x)

где q - жесткость виброизолятора; g - ускорение свободного падения; х - статическая осадка виброизолятора под воздействием собственной массы.

Виброизоляция используется при виброзащите от действия напольных и ручных механизмов. Компрессоры, насосы, вентиляторы, станки могут устанавливаться на амортизаторы (резиновые, металлические или комбинированные) или упругие основания в виде элементов массы и вязкоупругого слоя. Для ручного инструмента наиболее эффективна многозвенная система виброизоляции, когда между рукой и инструментом проложены слои с различной массой и упругостью.

Выбор гашения вибрации осуществляется за счет активных потерь или превращения колебательной энергии в другие ее виды, например в тепловую, электрическую, электромагнитную. Виброгашение может быть реализовано в случаях, когда конструкция выполнена из материалов с большими внутренними потерями; на ее поверхность нанесены вибропоглощающие материалы; используется контактное трение двух материалов; элементы конструкции соединены сердечниками электромагнитов с замкнутой обмоткой и др.

ГЛАВА 2

.1 РАСЧЕТ ВИБРОИЗОЛЯЦИИ. РАСЧЕТ ЗВУКОИЗОЛИРУЮЩЕЙ ПЕРЕГОРОДКИ

Показателем качества какого-либо виброизолятора , является коэффициент амортизации µ:

 (1)

Число оборотов в минуту:

 (2)

n= 60*60

n=3600

Частота собственных колебаний оборудования на амортизаторах определяется по формуле :

 (3)

Статистическая осадка определяется по формуле:

 (4)

Резина губчатая:

Xcт =(1*0,3)/30

Xcт =0,01

ʄ0 =5/0,1

ʄ0 = 50

µ=2,272

Резина мягкая:

Xcт=(10*0,8)/50

Xcт=0,16

ʄ0 =5/0,4

ʄ0 =12,5

µ=0,045

Резиновая плата ребристая или с отверстиями:

Xcт=(0,9*0,9)/40

Xcт=0,02

ʄ0 =35,35

µ=0,531

Резина средней жесткости:

Xcт =(1*3,5)/250

Xcт =0,014

µ=1/0,016=0,984

Войлок жесткий:

Xcт=(0,7*1,4)/90

Xcт=0,010

ʄ0 =50

µ=2,272

 (5)

K1=(9*106 )/0,01*(3600)2

K1=69,44 %

K2=(9*106 )/0,16*(3600)2

K2=4,340 %

K3=(9*106 )/0,02*(3600)2=34,722 %=(9*106 )/0,014*(3600)2=49,603 %=(9*106 )/0,01*(3600)2=69,44 %

S1=2/0,3=6,67 см2=2/0,8= 2,5 см2=2/0,9=2,22 см2=2/3,5=0,571 см25=2/1,4=1,428 см2

Рассчет звукоизолирующей перегородки

Звукоизолирующую способность «R» ограждения приближенно можно рассчитать по следующим эмпиричеким формулам:

а)для легких сплошных ограждений

 (7)

б) для сплошных ограждений

 (8)

Звукоизолирующая способность определяется по формуле:

 (9)

Lф=90

Lд= 45-8=37

R= 90- 37= 53

= 13,5lgP+13

P=774,401

=23lgP-9

P=448,745

 (10)

L=45-8=37 дБА

Фактическая толщина стены определяется по формуле:

 (11)

h0=(448,745*1000)/1800

h0=249,302мм

.2 РАСЧЕТ ЗОН ПРИ ВЗРЫВАХ ГАЗОВОЗДУШНЫХ (ГВС) И ТОПЛИВОВОЗДУШНЫХ СМЕСЕЙ (ТВС)

Радиус зоны бризантного действия взрыва определяется по формуле (1 зона):

 (12)

R1=1,75*2,62=4,585

Радиус зоны действия продуктов взрыва( радиус огненного шара) определяется по формуле (2 зона):

 (13)

R2= 7,794

Избыточное давление на границе огненного шара определяется по формуле:

 (14)

∆Pф1=314,655

Избыточное давление в зоне действия воздушной ударной волны :

 (15)

∆Pф2=233/(2,292-1)= 180,340

Интенсивность теплового излучения на расстоянии R3 определяется по формуле:

 (16)

Угловой коэффициент, характеризующий взаимное расположение источника и объекта:

 (17)

T= 1-0,058lnR3

T= 1-0,058*2,302= 0,866

F=607,464/2038,036=0,298

I= 1800*0,866*0,298=464,522

Продолжительность существования огненного шара определяется по формуле:

 (18)

t=0,65*2,62= 1,703 c

Тепловой импульс определится по формуле:

 (19)

UT= 464,522*1,703=791,077 кДж/м2

Степень поражения людей: смертельные (безвозвратные)

Степень разрушения зданий: полное

Степень ожогов людей: смертельная

2.3 РАСЧЕТ ЗАЗЕМЛИТЕЛЯ

Допустимое сопротивление заземлителя в зависимости от удельного сопротивления грунта определяется по формуле:

 (20)

R0= 4* (150/100)=6 Ом

Сопротивление единичного вертикального заземлителя определяется по формуле:

ρ рв=6*2,0=12

l=4

d=0,22 м

Rв=0,366*3(1,560*0,073)= 1,793

Количество вертикальных заземлителей:

 (22)

nв= 1,793/6= 0,298 ( 1 стержень)

Длина средней полосы:

 (23)

lп=1*4=4

Сопротивление соединительной полосы:

 (24)

Rп=0,366*(12/6)*lg ((2*16)/(2*16))/(0,04*0,7))= 3,356

Расчетные сопротивления стержневой и полосовой частей заземлителя с учетом коэффициента экранирования определяется:

 (25)

Rв∑=1,793/(1*0,55)=3,26

Rп∑=3,356/0,37=9,070

Общее сопротивление заземлителя:

 (26)

∑R=(3,26*9,070)/(3.26+9,070)= 2,398

.4 ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА НА КОПИРОВАЛЬНО-МНОЖИТЕЛЬНЫХ АППАРАТАХ ("КАНОН" КСЕРОКС)

. Общие требования

.1. Все вновь поступающие на работу допускаются к исполнению обязанностей только после прохождения вводного инструктажа по охране труда, инструктажа на рабочем месте, а также медицинского осмотра.

.2 Первичный инструктаж на рабочем месте, повторный, внеплановый, текущий проводит непосредственный руководитель работ (мастер). О проведении инструктажа и проверке знаний делается запись в журнале регистрации с обязательной подписью инструктируемого и инструктирующего.

.3. Повторный инструктаж проходят все рабочие, независимо от квалификации, образования и стажа работы один раз в три месяца.

.4. При выполнении работы необходимо быть внимательным, не отвлекаться посторонними делами и разговорами и не отвлекать других от работы.

.5. Разрешается обслуживать только тот вид устройств, по которому проведено обучение и инструктаж по охране труда.

.6. При работе на данном оборудовании работники обязаны проходить периодические медицинские осмотры один раз в два года.

. Перед началом работы

.1. Надеть халат, застегнуть его на все пуговицы, волосы убрать под головной убор.

.2. Проверить журнал технического состояния оборудования. В случае каких-либо замечаний к работе не приступать до устранения неполадок и отметки в журнале (наладчика, электрика) об исправности оборудования.

.3. Осмотреть оборудование и рабочее место.

.4. Проверить исправность машины, включающих и выключающих устройств, наличие и прочность крепления ограждений, надежность функционирования предохранительных приспособлений, блокировок, наличие защитного заземления, чистоту и порядок на рабочем месте.

.5. Проверить, включены ли местная вытяжная и общая приточно-вытяжная система вентиляции, следует помнить, что вентиляция должна быть включена за 10-15 минут до начала работы.

.6. Проверить и отрегулировать освещение рабочего места.

.7. О замеченных недостатках и неисправностях немедленно сообщить руководителю работ и до устранения неполадок и разрешения к работе не приступать.

. Во время работы

.1. Выполнять только порученную администрацией работу.

.2. Не допускать на рабочее место лиц, не имеющих отношения к порученной работе. Не передоверять оборудование другому лицу.

.3. При ремонте оборудования, проведении профилактики необходимо сделать запись в журнале технического состояния оборудования. Лицо, производившее ремонт (слесарь, электрик, электронщик), обязано сделать запись в журнале о проведенном ремонте.

.4. Все работы по чистке аппарата производить только после отключения его от электросети.

.5. Чистку (смывку) производить только в резиновых медицинских перчатках этиловым ректифицированным спиртом согласно инструкции по обслуживанию.

.6. Запрещается опираться на стекло оригиналодержателя, класть на него какие-либо вещи помимо оригинала.

.7. Запрещается работать на аппарате с треснувшим стеклом.

.8. Обязательно мыть руки теплой водой с мылом после каждой чистки зарядников, узлов и т.д.

.9. Просыпанный тонер, носитель немедленно собрать пылесосом.

.10. Запрещается находиться в помещении во время работы копировально-множительного аппарата всем, кроме лиц, имеющих специальный допуск.

. В аварийных ситуациях

.1. При возникновении возгорания немедленно отключить оборудование, обесточить электросеть за исключением осветительной сети. Сообщить о пожаре администрации и всем работающим в помещении приступить к тушению очага возгорания имеющимися средствами пожаротушения.

.2. Если на металлических частях оборудования обнаружено напряжение (ощущение тока), электродвигатель работает на две фазы (гудит), заземляющий провод оборван - немедленно остановить аппарат, доложить руководителю работ о неисправности электрооборудования и без его указания к работе не приступать.

.3. При прекращении подачи электроэнергии и возникновении вибрации отключить аппарат.

.4. При несчастном случае необходимо в первую очередь освободить пострадавшего от травмирующего фактора и оказать первую медицинскую помощь.

. По окончании работы

.1. Остановить оборудование, выключить общий вводной выключатель, убрать и привести в порядок рабочее место, сделать запись в журнале о техническом состоянии оборудования.

.2. О замеченных неисправностях в оборудовании сообщить руководителю работ.

.3. Снять спецодежду, убрать ее в гардероб или в индивидуальный шкаф.

.4. Вымыть руки и лицо теплой водой с мылом.

.5. По окончании работ пребывание на производственном участке не разрешается.

ЗАКЛЮЧЕНИЕ

В соответствии со ст. 37 Конституции РФ каждый гражданин имеет право на труд в условиях, отвечающих требованиям безопасности и гигиены. Данный принцип предполагает наличие и функционирование в организациях определенной системы охраны труда, однако администрация не всегда уделяет ей должное внимание.

Законодательство России об охране труда основывается на Конституции РФ и состоит из упомянутого Закона об основах охраны труда, других федеральных законов и иных нормативных правовых актов Российской Федерации, а также законов и иных нормативных правовых актов субъектов федерации.

Тем же постановлением Правительства РФ утвержден перечень видов правовых актов, содержащих государственные нормативные требования охраны труда в нашей стране. К таким актам относятся: межотраслевые правила по охране труда; межотраслевые типовые инструкции по охране труда; отраслевые правила по охране труда; типовые инструкции по охране труда; государственные стандарты системы стандартов безопасности труда; строительные нормы и правила; своды правил по проектированию и строительству; государственные санитарно-эпидемиологические правила и нормативы; гигиенические нормативы; санитарные правила и нормы; санитарные нормы.
