Материал: Пластическая анатомия в учебном рисунке

Важно еще и поперечные размеры, характеризующие различия между обоими полами. В этом отношении мы должны прежде всего сравнивать размеры таза и плечевого пояса. Разделяя длину головы еще на пять меньших единиц, мы сможем точнее установить также поперечные размеры. Наибольшая ширина плеч между наиболее выдающимися точками дельтовидных мышц соответствуют у мужчин двойной длине головы плюс две малые единицы. Глубина тела на высоте грудной клетки и таза превышает длину головы на одну малую единицу. Женский таз больше и шире, чем мужской, это бросается в глаза тем более, что остальные размеры и вся длина тела у женщин меньше, чем у мужчин.

Мышечная система ребенка в общем не отличается от мышечной системы взрослого, но полнота тела придает ребенку другой вид. Тем большая разница в пропорциях тела. Величина новорожденного ненамного превышает четырехкратную длину головы (Дюрер пользовался 4-кратной длиной). Голова новорожденного по сравнению с остальными частями тела очень велика и достигает почти ширины плеч. Шея настолько коротка, что голова почти "сидит" на плечах. Характерным является также и то, что нижние конечности новорожденного очень коротки. Если у взрослого середина тела находится где-то в области симфиза, у новорожденного она находится приблизительно на уровне пупка. С возрастом, с ростом нижних конечностей меняются соотношения [5].

ЗАКЛЮЧЕНИЕ

Анатомия для художника имеет первостепенное значение. Чем дольше вы изучаете анатомию, тем интереснее она становится

Художнику необходимо знать, что не бывает совершенно прямых костей. Если руки и ноги нарисовать с совершенно прямыми костями, они будут выглядеть негибкими и жесткими. Кривизна костей очень сильно связана с ритмом действий фигуры. Это поможет создать впечатление жизни [3].

Работа по живой модели или по фотографии не устраняет для художника необходимости знаний анатомии и пропорций. Вы должны знать, что собой представляют выпуклости и неровности, и понимать, почему они находятся именно там, где мы их видим. В противном случае ваш рисунок будет создавать впечатление раздутой резины или воскового манекена из универмага. Важно финальную работу на любом этапе делать с модели или с хорошей копии, так как она должна конкурировать с работами художников, которые используют и модели, и хорошие копии. У многих художников есть фотоаппарат, который помогает им в создании образцов. Но он не сделает за вас всю работу. Контуры изображения, выполненного с фотографии, отличаются механистичностью, потому что увеличенный линзой ракурс выглядит размашисто и уныло. Конечности кажутся короткими и тяжелыми, руки и ноги - слишком большими. Если эти искажения не исправить, ваш рисунок будет выглядеть так же, как фотография.

ПРИЛОЖЕНИЕ

Рис. 1 - Череп в профиль:

- затылочная кость; 2 - наружное затылочное возвышение; 3 - височная кость; 4 - сосцевидный отросток височной кости; 5 - наружный слуховой проход; 6 - суставная ямка для сочленения с нижней челюстью; 7 - суставной отросток нижней челюсти; 8 - скуловая дуга; 9 - ветвь нижней челюсти; 10 - угол нижней челюсти; 11 - венечный отросток; 12 - тело нижней челюсти.

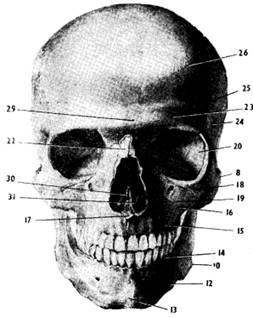

Рис. 2 - Череп в фас:

- подбородочное возвышение; 14 - луночковый край; 15 - ячеистый отросток; 16 - верхняя челюсть; 17 - передняя носовая кость; 18 - скуловая кость; 19 - собачья ямка; 20 - глазница; 21 - основная кость; 22 - носовая кость; 23 - надбровная дуга; 24 - височная впадина; 25 - височная линия; 26 - лобный бугор; 27 - теменная кость; 28 - теменной бугор; 29 - надпереносье; 30 - носовая перегородка; 31 - носовое отверстие.

Рис. 3 - Позвоночный столб

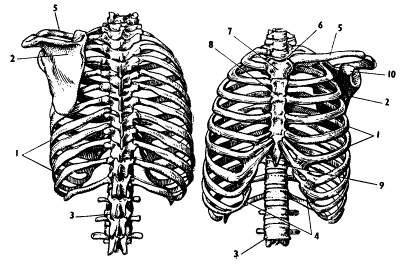

Рис. 4 - Грудная клетка. А - сзади; Б - спереди:

- ребра; 2 - лопатка; 3 - позвоночник; 4 - надчревный угол; 5 - ключица; 6 - яремная выемка; 7 - рукоятка грудины; 8 - тело грудины; 9 - мечевидный отросток; 10 - клювовидный отросток лопатки.

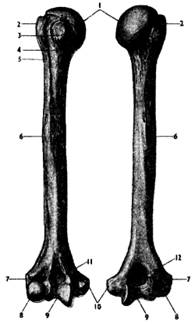

Рис. 5 - Плечевая кость (правая). I - спереди; II - сзади:

- головка; 2 - большой бугорок; 3 - малый бугорок; 4 - гребень малого бугорка; 5 - гребень большого бугорка; 6 - дельтовидная бугристость; 7 - наружный мыщелок; 8 - головчатое возвышение; 9 - блок; 10 - внутренний мыщелок; 11 - венечная ямка; 12 - локтевая ямка.

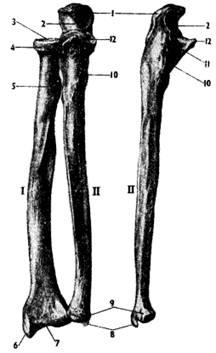

Рис. 6 - Кости предплечья: А - правые лучевая (I) и локтевая (II) кости в положении супинации Б; (II) - правая локтевая кость снаружи:

- локтевой отросток; 2 - большая полулунная вырезка (покрыта хрящом); 3 - головка лучевой кости - суставная площадка для сочленения с плечевой костью; 4 - суставная площадка для сочленения с локтевой костью; 5 - лучевая бугристость; 6 - шиловидный отросток; 7 - суставная площадка для сочленения с запястьем; 8 - шиловидный отросток; 9 - головка локтевой кости, суставная площадка для сочленения с лучом; 10 - локтевая бугристость; 11 - суставная площадка для сочленения с головкой луча; 12 - венечный отросток.

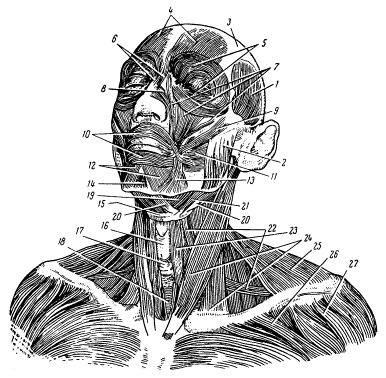

Рис. 7 - Мускулы головы и шеи (вид спереди):

- височный мускул; 2 - жевательный мускул; 3 - сухожильный шлем (надчерепной апоневроз); 4 - лобные мускулы; 5 - круговой мускул глаза; 6 - пирамидальный мускул, «мускул гордецов»; 7 - квадратный мускул верхней губы; 8 - носовой мускул; 9 - скуловой мускул; 10 - круговой мускул рта; 11 - щечный мускул, «мускул трубачей»; 12 - квадратные мускулы нижней губы; 13 - треугольный мускул рта; 14 - подбородочный мускул; 15 - подъязычная кость; 16 - щитовидный хрящ (гортани); 17 - перстневидный хрящ (гортани); 18 - дыхательное горло; 19 - челюстно-подъязычный мускул; 20 - двубрюшный мускул; 21 - шило-подъязычный мускул; 22 - лопаточно-подъязычный мускул; 23 - грудино-подъязычный мускул; 24 - грудино-ключично-сосковый мускул; 25 - трапециевидный мускул; 26 - большой грудной мускул; 27 - дельтовидный мускул.

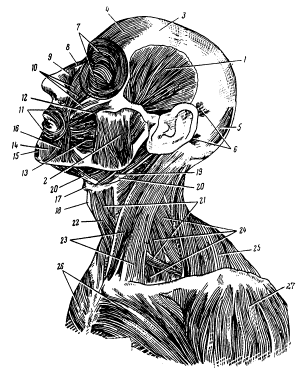

Рис. 8 - Мускулы головы и шеи (вид сбоку):

- височный мускул; 2 - жевательный мускул; 3 - «сухожильный шлем» (надчерепной апоневроз); 4 - лобный мускул; 5 - затылочный мускул; 6 - ушные мускулы (верхний и задний); 7 - круговой мускул глаза; 8 - пирамидальный мускул, «мускул гордецов»; 9 - носовой мускул; 10 - квадратный мускул верхней губы; 11 - круговой мускул рта; 12 - скуловой мускул; 13 - щечный мускул, «мускул трубачей»; 14 - квадратный мускул нижней губы; 15 - подбородочный мускул; 16 - треугольный мускул рта; 17 - подъязычная кость; 18 - выступ щитовидного хряща гортани (так называемый кадык, или адамово яблоко); 19 - шило-подъязычный мускул; 20 - двубрюшный мускул; 21 - лопаточно-подъязычный мускул; 22 - грудино-подъязычный мускул; 23 - грудино-ключично-сосковый мускул; 24 - лестничные мускулы; 25 - трапециевидный мускул; 26 - большие грудные мускулы; 27 - дельтовидный мускул.

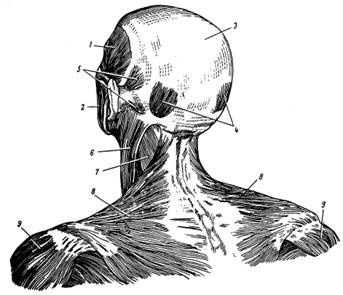

Рис. 9 - Мускулы головы и шеи (вид сзади):

- височный мускул; 2 - жевательный мускул; 3 - «сухожильный шлем» (надчерепной апоневроз); 4 - затылочные мускулы; 5 - ушные мускулы (верхний и задний); 6 - грудино-ключично-сосковый мускул; 7 - пластырный мускул; 8 - трапециевидный мускул; 9 - дельтовидный мускул.

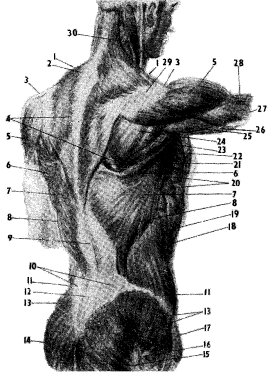

Рис. 10 - Мышцы плечевого пояса, спины, шеи и таза:

- трапециевидная мышца; 2 - VII шейный позвонок; 3 - акромион; 4 - позвоночный край лопатки; 5 - дельтовидная мышца; 6 - угол лопатки (покрыт широчайшей мышцей спины); 7 - край передней зубчатой мышцы, покрытый широчайшей мышцей; 8 - широчайшая мышца спины; 9 - позвоночник; 10 - задние подвздошные ости; 11 - подвздошный гребень; 12 - крестец; 13 - средняя ягодичная мышца; 14 - большая ягодичная мышца; 15 - завертельная ямка; 16 - большой вертел; 17 - мышца-напрягатель широкой фасции; 18 - наружная косая мышца живота; 19 - реберная дуга; 20 - передняя зубчатая мышца; 21 - ромбовидная мышца; 22 - большая круглая мышца; 23 - малая круглая мышца; 24 - подостная мышца; 25 - длинная головка трехглавой мышцы; 26 - внутренняя головка трехглавой мышцы; 27 - наружная головка трехглавой мышцы; 28 - двуглавая мышца; 29 - лопаточная ость; 30 - грудино-ключично-сосцевидная мышца.

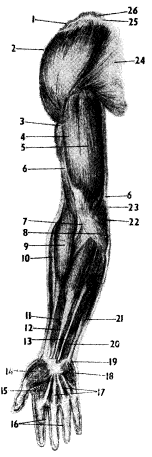

Рис. 11 - Мышцы руки спереди:

- акромион; 2 - дельтовидная мышца; 3 - наружная головка трехглавой мышцы; 4 - длинная головка двуглавой мышцы; 5 - короткая головка двуглавой мышцы; 6 - плечевая мышца; 7 - сухожилие двуглавой мышцы; 8 - пироговская фасция; 9 - плечелучевая мышца; 10 - длинный лучевой разгибатель кисти (запястья); 11 - длинный сгибатель большого пальца; 12 - лучевой сгибатель кисти; 13 - длинная ладонная мышца (сухожилие внизу обрезано, так как удален ладонный апоневроз); 14 - мышечное возвышение большого пальца; 15 - глубокие мышцы ладони; 16 - влагалища для сухожилий сгибателей пальцев; 18 - мышечное возвышение мизинца; 19 - гороховидная косточка; 20 - сгибатели пальцев; 21 - локтевой сгибатель кисти; 22 - круглый пронатор; 23 - внутренний мыщелок плечевой кости; 24 - большая грудная мышца; 25 - ключица; 26 - трапециевидная мышца.

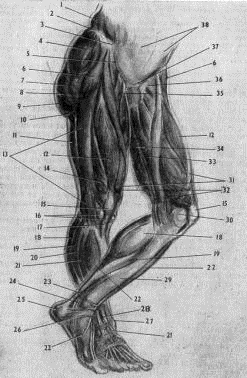

Рис. 12 - Мышцы таза и ног. Вид сбоку (справа):

- наружная косая мышца живота; 2 - подвздошный гребень; 3 - передняя верхняя подвздошная ость; 4 - средняя ягодичная мышца; 5 - паховая связка; 6 - напрягатель широкой фасции; 7 - большой вертел; 8 - завертельная ямка; 9 - большая ягодичная мышца; 10 - укрепляющий ягодичный пучок широкой фасции; 11 - двуглавая мышца бедра; 12 - прямая мышца бедра; 13 - подвздошно-большеберцовый тракт; 14 - наружная широкая мышца; 15 - надколенник; 16 - жир коленного сустава; 17 - связка надколенника (она обвисает, и жир коленного сустава выпячивается, так как колено разогнуто до предела, а четырехглавая мышца расслаблена); 18 - икроножная мышца; 19 - камбаловидная мышца; 20 - малоберцовая мышца; 21 - общий разгибатель пальцев; 22 - передняя большеберцовая мышца; 23 - задние глубокие мышцы голени; 24 - внутренняя лодыжка; 25 - пяточный бугор; 26 - крестообразная и поперечная связки голени; 27 - внутренняя лодыжка; 28 - длинный разгибатель большого пальца; 29 - большеберцовая кость; 30 - внутренний мыщелок бедра; 31 - внутренняя широкая мышца бедра; 32 - укрепляющий надколенный пучок фасции; 33 - нежная мышца; 34 - полусухожильная и полуперепончатая мышца; 35 - приводящие мышцы; 36 - подвздошно-поясничная мышца;37 - лонное сращение; 38 - прямая мышца живота.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.      Могилевцев В.А. Основы рисунка: учеб.пособие. - СПб.: АРТИНДЕКС, 2007.

.        Иваницкий М.Ф. Очерк пластической анатомии человека. - М., 1965.

3.      Атлас анатомии человека для художников [электронный ресурс]. - URL: <http://doktor-lib.com/book/61-atlas-anatomii-cheloveka-dlya-xudozhnikov/51-srednij-spoj.html> (дата обращения 15.12.2013).

.        График. Уроки рисунка [электронный ресурс]. - URL: <http://graphic.org.ru/barchai_proportion.html> (дата обращения 16.12.2013).

.        Мышцы в пластической анатомии [электронный ресурс]. - URL: <http://3dmaster.grandikos.com/myishczyi-dinamika-i-forma.html> (дата обращения 12.12.2013).
