где n - количество участков трубопровода.
Такие трубопроводы удобнее всего рассчитывать, пользуясь гидравлической характеристикой трубопровода (рис. 3). Сложный трубопровод разбивают на ряд простых трубопроводов, для каждого простого трубопровода в одной системе координат строят свою гидравлическую характеристику. Так как расход для всех простых трубопроводов одинаков, а потери напора суммируются, производят сложение характеристик трубопроводов по оси ординат. Полученная в результате сложения графическая характеристика является характеристикой всего сложного трубопровода, состоящего из нескольких простых трубопроводов.
Рис. 2
Параллельное соединение.
Параллельным называют сложный трубопровод, имеющий в начале общую точку разветвления, в конце общую точку соединения (рис. 4).

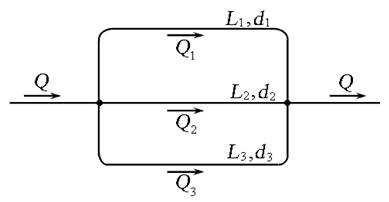

Рис. 4. Схема параллельного соединения простых трубопроводов
В таком трубопроводе расходы жидкости Q1, Q2, Q3 … Qn распределяются таким образом, что гидравлические потери во всех параллельных линиях одинаковы:
где Q - расход в точке разветвления и в точке соединения;
n - количество разветвлений.

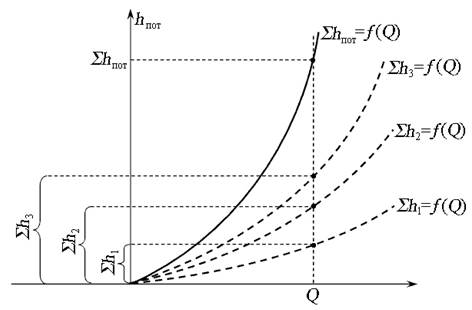

Для построения общей гидравлической характеристики сложного трубопровода в одной системе координат строят характеристики для каждого простого трубопровода. Так как потери напора в трубопроводах равны, а суммируются расходы, сложение производят по оси абсцисс (рис. 6.7).
Рис.6.7.
Разветвленное соединение.
Разветвленным соединением называется совокупность нескольких простых трубопроводов, имеющих одно общее сечение - место разветвления (или смыкания) труб.

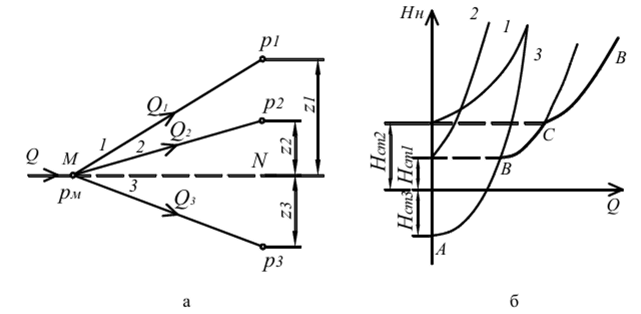

Рис. 75. Разветвленный трубопровод
Пусть основной трубопровод имеет разветвление в сечении М-М, от которого отходят, например, три трубы 1, 2 и 3 разных диаметров, содержащие различные местные сопротивления (рис. 75, а). Геометрические высоты z1, z2 и z3 конечных сечений и давления P1, P2 и P3 в них будут также различны.
Так же, как и для параллельных трубопроводов, общий расход в основном трубопроводе будет равен сумме расходов в каждом трубопроводе:
Q = Q1 + Q2 + Q3
Записав уравнение Бернулли для сечения М-М и конечного сечения, например первого трубопровода, получим (пренебрегая разностью скоростных высот):
Обозначив сумму первых двух членов через Hст и выражая третий член через расход, получаем
HM = Hст 1 + KQ1
Аналогично для двух других трубопроводов можно записать
HM = Hст 2 + KQ2
HM = Hст 3 + KQ3
Таким образом, получаем систему четырех уравнений с четырьмя неизвестными: Q1, Q2 и Q3 и HM.
Построение кривой потребного напора для разветвленного трубопровода выполняется сложением кривых потребных напоров для ветвей по правилу сложения характеристик параллельных трубопроводов (рис. 75, б) - сложением абсцисс (Q) при одинаковых ординатах (HM). Кривые потребных напоров для ветвей отмечены цифрами 1, 2 и 3, а суммарная кривая потребного напора для всего разветвления обозначена буквами ABCD. Из графика видно, что условием подачи жидкости во все ветви является неравенство HM> Hст1.
Потери напора в трубах вычисляют по формуле
,
где λ- коэффициент гидравлического
сопротивления, l-
длина участка трубопровода, d-
диаметр трубопровода,
-средняя
скорость течения жидкости.
В общем случае λ является функцией числа Рейнольдса (Re) и относительной шероховатости стенок трубы Δ/d. Здесь Δ – абсолютная шероховатость.
В
общем виде
.
Численно λ определяется в зависимости
от области сопротивления. Рассмотрим
наиболее употребительные из них.
Ламинарный режим течения:
Турбулентный режим течения, область гидравлически гладких труб:
Область смешанного трения:
Область квадратичного трения:
Re-
число Рейнольдса,
-
средняя скорость течения жидкости
(м/с), d-
диаметр трубопровода (м),
-
кинематическая вязкость жидкости
(м2/с),
-объемный
расход жидкости (м3/с),
-потери напора (м),
-
коэффициент гидравлического сопротивления,
-длина
трубопровода (м),
=9.8м/с2.
Расчетная часть.
Таблица 1. Исходные данные
1L, м |
200 |
2L, м |
120 |
3L, м |
124 |
4L, м |
100 |
Hmax, м |
4,2 |
d, мм |
150 |
N(труб) шт. |
4 |
|
20 |
2 |
24 |
3 |
24 |
4 |
20 |
T, Со |
25 |
ρ, кг/м3 |
1000 |
Q, м3/с |
0,139 |
g м/с2 |
9.81 |
Δ, м |
0.00023 |
Вязкость воды при 25оС было определено в табличных значениях (приложение).
(при 25оС) =0,894 10^3 Пас
Атмосферное давление Pатм=101 325 Па=101,325 кПа
Задание:
Вода из открытого водоема по водозаборным трубам подается в
береговой колодец, из которого выкачивается насосом.
Определить уровень воды в водозаборном
береговом колодце.
Схема гидравлической системы
РИС.101
Запишем уравнение Бернулли для сечений 1— 1и 2— 2, исключая скоростные напоры вследствие равенства скоростей:
(1.1)
Пьезометрическую высоту, стоящую в левой части уравнения (1.1) назовем потребным напором
разность высот начала и конца сечения обозначим
Для простого трубопровода постоянного сечения равенство:
(1.2)
В данном случае
Р2 = Ратм,
Тогда равенство (1.2) примет вид:
или после сокращения
(1.3)
(1.4)
Или
В таком трубопроводе расходы жидкости Q1, Q2, Q3 … Qn распределяются таким образом, что гидравлические потери во всех трех параллельных линиях одинаковы:
где Q - расход в точке разветвления и в точке соединения;
n - количество разветвлений.

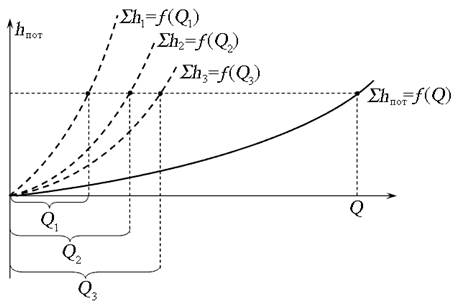

Для построения общей гидравлической характеристики сложного трубопровода в одной системе координат строят характеристики для каждого простого трубопровода. Так как потери напора в трубопроводах равны, а суммируются расходы, сложение производят по оси абсцисс.
Для решения данной задачи воспользуемся графоаналитическим методом. Будем произвольно предполагать расходы Q1, Q2 … Qi. Для каждого Qi будем рассчитывать:
Скорость потока
Число Re:
коэффициент гидравлического сопротивления λ:
При Re <2320:
При 2320<Re <10d:
,
При 10d <Re <500d6
,
При 10d/Δ <Re <500d/Δ:
, Re>500d/Δ

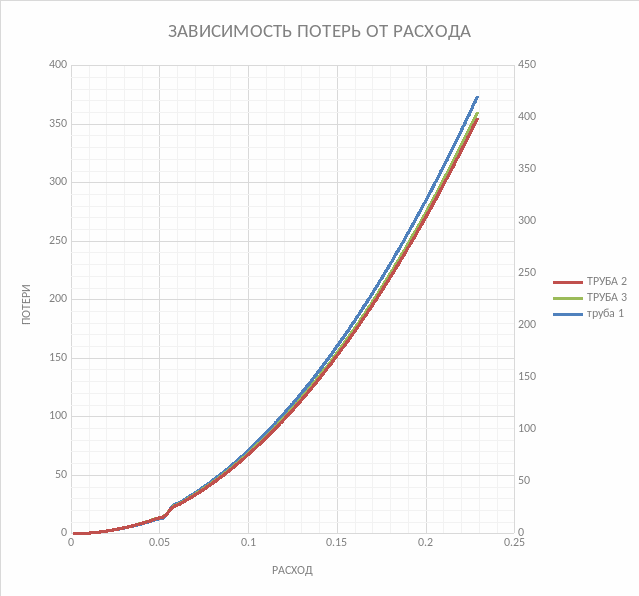

Далее строим зависимость h=f(Q) для труб 1,2,3. Определяем характеристику расхода и потерь 1,2,3 труб в системе.
Результаты расчета представлены в таблице 1 и граф.1, 2
Q1.2.3 |
V1.2.3 |
1.2.3 |
Re1.2.3 |
h1 |
h2 |
h3 |
h4 |
|
м3/c |
м/c |
- |
- |
м |
м |
м |
м |
м |
0,001 |
0,056617 |
0,032165 |
9499,518 |
0,010274279 |
0,00811 |
0,00825 |
0,006758 |
0,033392 |
0,005 |
0,283086 |
0,021432 |
47497,59 |
0,198409227 |
0,168059 |
0,170394 |
0,140049 |
0,676912 |
0,009 |
0,509554 |
0,018503 |
85495,66 |
0,591164965 |
0,513504 |
0,520033 |
0,42792 |
1,88997 |
0,013 |
0,736023 |
0,016878 |
123493,7 |
1,173587329 |
1,035485 |
1,047913 |
0,862904 |
3,73133 |
0,017 |
0,962491 |
0,015783 |
161491,8 |
1,937978415 |
1,729386 |
1,749259 |
1,445645 |
6,15943 |
0,021 |
1,18896 |
0,015115 |
199489,9 |
2,893072649 |
2,600446 |
2,629487 |
2,167038 |
9,189364 |
0,025 |
1,415428 |
0,014478 |
237487,9 |
4,013364634 |
3,633362 |
3,672785 |
3,027802 |
12,76516 |
0,029 |
1,641897 |
0,013956 |
275486 |
5,304897163 |
4,831761 |
4,882898 |
4,026467 |
16,89965 |
0,033 |
1,868365 |
0,013518 |
313484,1 |
6,765273398 |
6,194203 |
6,25834 |
5,161836 |
21,58704 |
0,037 |
2,094834 |
0,013142 |
351482,2 |
8,392480479 |
7,719481 |
7,797864 |
6,432901 |
26,82246 |
0,041 |
2,321302 |
0,012813 |
389480,2 |
10,18479108 |
9,406559 |
9,500399 |
7,838799 |
32,60173 |
0,045 |
2,547771 |
0,012522 |
427478,3 |
12,14069779 |
11,25453 |
11,36501 |
9,378777 |
38,92117 |
0,049 |
2,774239 |
0,012262 |
465476,4 |
14,25886726 |
13,2626 |
13,39087 |
11,05217 |
45,77757 |
0,053 |
3,000708 |
0,012027 |
503474,4 |
16,53810704 |
15,43005 |
15,57724 |
15,83841 |
54,25656 |
0,057 |
3,227176 |
0,021767 |
541472,5 |
26,02227221 |
21,98319 |
22,29131 |
18,31932 |
78,01581 |
0,061 |
3,453645 |
0,021767 |
579470,6 |
29,80267003 |
25,17681 |
25,52969 |
20,98067 |
89,30656 |
0,065 |
3,680113 |
0,021767 |
617468,7 |
33,83936599 |
28,58694 |
28,98762 |
23,82245 |
101,3602 |
0,069 |
3,906582 |
0,021767 |
655466,7 |
38,13236012 |
32,21359 |
32,6651 |
26,84466 |
114,1766 |
0,073 |
4,13305 |
0,021767 |
693464,8 |
42,6816524 |
36,05676 |
36,56214 |
30,0473 |
127,7559 |
0,077 |
4,359519 |
0,021767 |
731462,9 |
47,48724283 |
40,11645 |
40,67872 |
33,43037 |
142,098 |
0,081 |
4,585987 |
0,021767 |
769460,9 |
52,54913143 |
44,39265 |
45,01486 |
36,99387 |
157,203 |
0,085 |
4,812456 |
0,021767 |
807459 |
57,86731818 |
48,88536 |
49,57054 |
40,7378 |
173,0708 |
0,089 |
5,038924 |
0,021767 |
845457,1 |
63,44180308 |
53,5946 |
54,34578 |
44,66216 |
189,7015 |
0,093 |
5,265393 |
0,021767 |
883455,2 |
69,27258615 |
58,52035 |
59,34057 |
48,76696 |
207,095 |
0,097 |
5,491861 |
0,021767 |
921453,2 |
75,35966737 |
63,66261 |
64,55491 |
53,05218 |
225,2514 |
0,101 |
5,71833 |
0,021767 |
959451,3 |
81,70304674 |
69,0214 |
69,98881 |
57,51783 |
244,1706 |
0,105 |
5,944798 |
0,021767 |
997449,4 |
88,30272427 |
74,5967 |
75,64225 |
62,16391 |
263,8527 |
0,109 |
6,171267 |
0,021767 |
1035447 |
95,15869996 |
80,38851 |
81,51524 |
66,99043 |
284,2976 |
0,113 |
6,397735 |
0,021767 |
1073446 |
102,2709738 |
86,39685 |
87,60779 |
71,99737 |
305,5053 |
0,117 |
6,624204 |
0,021767 |
1111444 |
109,6395458 |
92,62169 |
93,91989 |
77,18475 |
327,4759 |
0,121 |
6,850672 |
0,021767 |
1149442 |
117,264416 |
99,06306 |
100,4515 |
82,55255 |
350,2094 |
0,125 |
7,077141 |
0,021767 |
1187440 |
125,1455843 |
105,7209 |
107,2027 |
88,10079 |
373,7057 |
0,129 |
7,303609 |
0,021767 |
1225438 |
133,2830508 |
112,5953 |
114,1735 |
93,82945 |
397,9648 |
0,133 |
7,530078 |
0,021767 |
1263436 |
141,6768154 |
119,6863 |
121,3638 |
99,73855 |
422,9868 |
0,137 |
7,756546 |
0,021767 |
1301434 |
150,3268782 |
126,9937 |
128,7736 |
105,8281 |
448,7716 |
0,139 |
7,858457 |
0,021767 |
1318533 |
154,7480214 |
130,7286 |
132,5609 |
112,098 |
475,3193 |
0,141 |
7,983015 |
0,021767 |
1339432 |
159,2332391 |
134,5176 |
136,403 |
118,5484 |
502,6298 |
0,145 |
8,209483 |
0,021767 |
1377430 |
168,3958982 |
142,2581 |
144,252 |
125,1792 |
530,7032 |
0,149 |
8,435952 |
0,021767 |
1415428 |
177,8148555 |
150,2151 |
152,3205 |
131,9905 |
559,5394 |
0,153 |
8,66242 |
0,021767 |
1453426 |
187,4901109 |
158,3886 |
160,6086 |
138,9822 |
589,1385 |
0,157 |
8,888889 |
0,021767 |
1491424 |
197,4216645 |
166,7786 |
169,1162 |
146,1543 |
619,5004 |
0,161 |
9,115357 |
0,021767 |
1529422 |
207,6095162 |
175,3851 |
177,8433 |
153,5068 |
650,6252 |
0,165 |
9,341826 |
0,021767 |
1567420 |
218,0536661 |
184,2082 |
186,79 |
161,0398 |
682,5128 |
0,169 |
9,568294 |
0,021767 |
1605419 |
228,7541141 |
193,2477 |
195,9563 |
168,7532 |
715,1632 |
0,173 |
9,794763 |
0,021767 |
1643417 |
239,7108603 |
202,5038 |
205,3421 |
176,647 |
748,5765 |
0,177 |
10,02123 |
0,021767 |
1681415 |
250,9239047 |
211,9764 |
214,9475 |
184,7213 |
782,7527 |
0,181 |
10,2477 |
0,021767 |
1719413 |
262,3932472 |
221,6655 |
224,7724 |
192,976 |
817,6917 |
0,185 |
10,47417 |
0,021767 |
1757411 |
274,1188878 |
231,5712 |
234,8169 |
201,4111 |
853,3935 |
0,189 |
10,70064 |
0,021767 |
1795409 |
286,1008267 |
241,6933 |
245,0809 |
210,0266 |
889,8582 |
0,193 |
10,92711 |
0,021767 |
1833407 |
298,3390636 |
252,032 |
255,5645 |
218,8226 |
927,0857 |
0,197 |
11,15357 |
0,021767 |
1871405 |
310,8335988 |
262,5871 |
266,2676 |
227,799 |
965,0761 |
0,201 |
11,38004 |
0,021767 |
1909403 |
323,5844321 |
273,3588 |
277,1903 |
236,9559 |
1003,829 |
0,205 |
11,60651 |
0,021767 |
1947401 |
336,5915635 |
284,347 |
288,3325 |
246,2931 |
1043,345 |
0,209 |
11,83298 |
0,021767 |
1985399 |
349,8549931 |
295,5518 |
299,6942 |
255,8108 |
1083,624 |
0,213 |
12,05945 |
0,021767 |
2023397 |
363,3747209 |
306,973 |
311,2756 |
265,509 |
1124,666 |
0,217 |
12,28592 |
0,021767 |
2061395 |
377,1507468 |
318,6108 |
323,0765 |
275,3875 |
1166,471 |
0,221 |
12,51238 |
0,021767 |
2099393 |
391,1830709 |
330,4651 |
335,0969 |
285,4465 |
1209,038 |
0,225 |
12,73885 |
0,021767 |
2137392 |
405,4716931 |
342,5359 |
347,3369 |
295,686 |
------- |
0,229 |
12,96532 |
0,021767 |
2175390 |
420,0166135 |
354,8232 |
359,7964 |
306,1058 |
------- |
График 1.

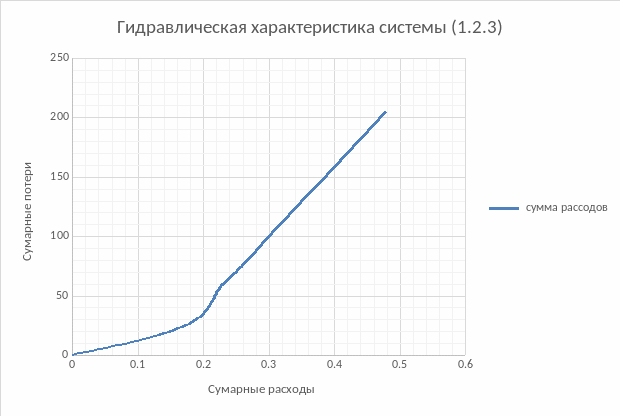

На основе данных из графика 1. Найдем гидравлическую характеристику системы (суммарный расход) труб (1.2.3) и внесем данные в табл. 1.
Гидравлическая характеристика системы труб (1,2,3)
Q1=0,048
Q2=0,044
Q3=0,047
График 2.
Далее определяем зависимость потерь от расхода (h=f(Q)) для 4 трубы по формуле Зависимость приводится в графике 3.
График 3.

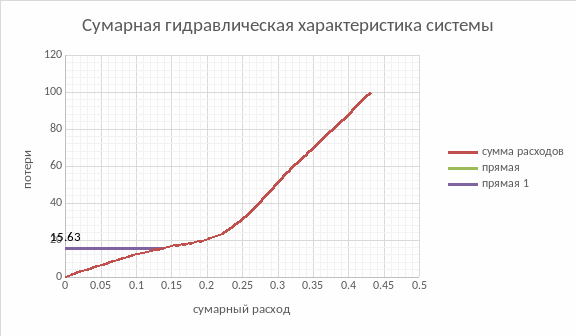

После определения зависимости h=f(Q) для трубы 4, также находим характеристику уже для всей системы (1,2,3,4 трубы) в графике 4.
Проводим вертикальную прямую, соответствующую Q=0,139. Пересечение этой прямой с построенной зависимостью h=f(Q) соответствует потерям системы. Для более точного решения воспользуемся интерполяцией.
График 4.
После интерполяции было определено, что hм=
Подставляем в
формулу 1.4. получим, что высота воды в
колодце
=
м.
Вывод.
В данной курсовой работе были применены теоретические знания на практике.
Расчетная часть работы была выполнена графическим методом. В ходе вычислений были определены следующие значения:
Q1.2.3 |
V1.2.3 |
h1 |
h2 |
h3 |
|
hм |
м3/c |
м/c |
м |
м |
м |
м |
м |
0,139 |
7,858457 |
154,7480214 |
130,7286 |
132,5609 |
11,4313 |
15,6313 |
