Вспомогательные движения - это движения исполнительных органов станка и приспособлений, необходимые для подготовки процесса резания. К ним относятся движения, связанные с транспортировкой и закреплением заготовки, подводом и отводом режущего инструмента и т. п.

.        Методы воспроизведения поверхностей.

Существует четыре метода образования производящих линий: копирования, обката, следа и касания.

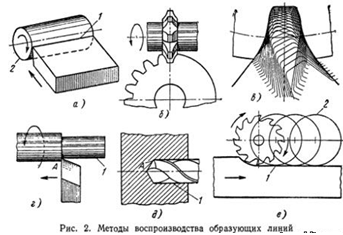

Метод копирования основан на том, что режущая кромка инструмента по форме совпадает с производящей линией. Например, при получении цилиндрической поверхности (рис. 2, а) образующая линия 1 воспроизводится копированием прямолинейной кромки инструмента, а направляющая линия 2 - вращением заготовки. Здесь необходимо одно формообразующее движение - вращение заготовки. Для снятия припуска и получения детали заданного размера необходимо поперечное перемещение резца, но это движение (установочное) не является формообразующим. На рис. 2, б показан пример обработки зубьев цилиндрического колеса. Контур режущей кромки фрезы совпадает с профилем впадин и воспроизводит образующую линию.

Направляющая линия получается прямолинейным движением заготовки вдоль своей оси. Здесь необходимы два формообразующих движения: вращение фрезы и прямолинейное перемещение заготовки. Кроме этого, для обработки последующих впадин заготовка должна периодически поворачиваться на угол, соответствующий шагу зацепления. Такое движение называют делительным.

Метод обката (огибания) основан на том, что образующая линия возникает в форме огибающей ряда положений режущей кромки инструмента, в результате его движений относительно заготовки. Форма режущей кромки отличается от формы образующей линии и при различных положениях инструмента является касательной к ней. На рис. 2, в показаны схемы обработки зубьев цилиндрического колеса по методу обката. Режущая кромка инструмента имеет форму зуба зубчатой рейки. Если сообщить вращение заготовке и согласованное с ним прямолинейное перемещение рейки вдоль ее оси, как в реечной передаче, то в своем движении относительно заготовки режущий контур инструмента займет множество положений. Их огибающей явится образующая линия в форме впадины колеса. Направляющая линия по предыдущему образуется прямолинейным перемещением инструмента или заготовки вдоль оси колеса. Для рассматриваемого случая требуется три формообразующих движения: вращение заготовки, перемещение инструмента вдоль своей оси, перемещение инструмента или заготовки вдоль оси зубчатого колеса.

Метод следа состоит в том, что образующая линия получается как след движения точки-вершины режущего инструмента. Например, при точении образующая 1 (рис. 2, г) возникает как след точки А - вершины резца, а при сверлении (рис. 2, д) - сверла. Инструмент и заготовка перемещаются относительно друг друга таким образом, что вершина А режущего инструмента все время касается образующей линии 1. Направляющая линия получается вращением заготовки (рис. 2, г), сверла или заготовки (рис. 2, д). В обоих случаях требуется два формообразующих движения.

Метод касания основан на том, что образующая линия 1 является касательной к ряду геометрических вспомогательных линий 2, образованных реальной точкой движущейся режущей кромки инструмента (рис. 2, е).

Итак, образование различных поверхностей сводится к установлению таких формообразующих движений заготовки и инструмента, которые воспроизводят образующие и направляющие линии.

Список используемой литературы

¾      Акулович Л. М., Шелег В. К. (2012) Основы автоматизированного проектирования технологических процессов в машиностроении;

¾      Бондаренко С.Г. (2004) Технологические задачи механической обработки и сборки;

¾      Инструкция по эксплуатации вертикально-фрезерного станка JVM-836 TS;

¾      Ланщиков А.В. (2006) Основы технологии машиностроения;

¾      Якушевич Г.Б. (2010) Технология машиностроения: курс лекций.
