Материал: Основные причины и факторы влияющие на правильную работу электронасосного агрегата во время эксплуатации
16,0
-
-
-
40
66
104
159
216
297
-
-
-
22,0
-
-
-
-
56
88
135
184
254
341
-
-
32,0
-
-
-
-
64
98
134
185
247
318
-
45,0
-
-
-
-
-
-
72
99
136
183
236
284
Понижения напряжения в электросети (понижается скорость вращения электродвигателя, уменьшается напор и подача насоса, ухудшается его охлаждение) - допустимое отклонение напряжения в электрической сети от номинала составляет от +6 до -10 %.
Наличие перекоса фазных напряжений (при этом происходит нагрев электродвигателя, так как ассиметрия токов порождает обратное магнитное поле, которое обладает тормозящим свойством по отношению к электродвигателю, вызывая этим дополнительные потери в роторе и соответствующий нагрев его частей. Одновременно уменьшается напор и подача электронасоса.)
Пробой изоляции токоподводящего кабеля или обмотки электродвигателя. Важнейшим электрическим параметром электродвигателя является сопротивление изоляции обмотки статора, которое измеряется после заполнения двигателя жидкостью. По истечении 1 часа проверить сопротивление изоляции обмотки двигателя относительно корпуса. Сопротивление изоляции в практически холодном состоянии должно быть не менее 10 МОм.
Некачественное наращивание токоподводящего кабеля. Для наращивания кабеля необходимо использовать специальные термоусадочные муфты или другое профессиональное оборудование, позволяющее осуществить безопасное и водонепроницаемое соединение.
Эксплуатация электронасосного агрегата в недопустимых режимах.
Эксплуатация электронасосного агрегата "всухую". Сухой ход возникает в ситуации, когда уровень воды в скважине падает ниже критического и всасывающий патрубок погружного насоса оказывается выше этого уровня, такая эксплуатация вызывает перегрев и сгорание электродвигателя.
Эксплуатацию электронасосного агрегата
производить только при наличии контрольно-измерительных приборов, средств
автоматизации, защиты обеспечивающих полную безопасность и исключающие основные
причины и факторы влияющие на поломку (шкаф управления системы и защиты
электродвигателя).
Словарь терминов
Напор - избыточное давление, создаваемое насосом.
Подача - объем воды перекачивающим насосом в единицу времени.
Рабочая точка - точка пересечения кривой характеристик электронасосного агрегата Q - H с характеристикой сети (системы) Q - Hтр характеризующейся сопротивлением в трубопроводе k·Q2, соответствующая действующим значениям напора и подачи агрегата, при работе на конкретную систему трубопровода.
Дросселирование - создание дополнительного сопротивления на напорном трубопроводе, при регулировании подачи электронасосного агрегата.
Рабочая характеристика - графическая зависимость рабочих параметров электронасосного агрегата - напора, потребляемой мощности и коэффициента полезного действия от его подачи.
Мощность на валу насоса - потребляемая насосом мощность.
Статический уровень - постоянный уровень воды в скважине Динамический уровень - уровень воды в скважине, устанавливающийся при откачке удельного расхода.
Дебит скважины - стабильный расход воды, обеспечиваемый скважиной.
Диаметр обсадной колонны скважины измеряется в дюймах 1ʺ = 25 мм
(4ʺ, 6ʺ, 8ʺ, 10ʺ, 12ʺ)
х 25 мм = 100;125;150;200;250;300 мм
Приложение А
№№
п/п
Сведения
об условиях эксплуатации
Данные
по эксплуатации
1
Наименование
организации, производившей монтаж агрегата (марка насоса)
2
Место
нахождения и номер скважины
3
Диаметр
обсадной колонны, мм
4
Глубина
скважины, м
5
Глубина
расположения фильтров, м
6
Статический
уровень воды в скважине, м
7
Дебет
скважины м3/ч
8
Динамический
уровень воды в скважине соответственно дебету,м
9
Глубина
установки насоса в скважину,м
10
Содержание
механических примесей в воде,% по массе
11
Сопротивление
системы" токоподводящий кабель-электродвигатель", Мом
12
Показания
манометра перед задвижкой, Мпа(кГ/см2)
13
Показания
рабочего тока электродвигателя в каждой фазе, А
14 15
Тип
станции управления
16
Характеристика
напорной сети (требуемое давление, МПа, трубопровод индивидуальный,общий)
17
Дата
монтажа
18
Дата
начало эксплуатации
19
Дата
окончания эксплуатации
20
Наработка
электронасосного агрегата до отказа,час
21
Внешние
проявления отказа
Приложение Б
Плотность и
удельный вес жидкостей
Жидкость - непрерывная среда,
обладающая свойством текучести, т. е. способная неограниченно изменять свою
форму под действием сколь угодно малых cил, но в отличие от газа мало
изменяющая свою плотность при изменении давления.
В аэромеханике применяют термин
"капельная жидкость" с целью подчеркнуть отличие жидкости от газа;
газ в этих случаях называют "сжимаемой жидкостью".
Жидкости бывают идеальные и
реальные. Идеальные - невязкие жидкости, обладающие абсолютной подвижностью,
т.е. отсутствием сил трения и касательных напряжений и абсолютной
неизменностью, а объёме под воздействием внешних сил. Реальные - вязкие
жидкости, обладающие сжимаемостью, сопротивлением, растягивающим и сдвигающим
усилиям и достаточной подвижностью, т.е. наличием сил трения и касательных
напряжений.
Реальные жидкости могут быть
ньютоновскими и неньютоновскими (бингамовскими). В ньютоновских жидкостях при
движении одного слоя жидкости относительно другого величина касательного
напряжения пропорциональна скорости сдвига. При относительном покое эти
напряжения равны нулю. Такая закономерность была установлена Ньютоном в 1686
году, поэтому эти жидкости (вода, масло, бензин, керосин, глицерин и др.)
называют ньютоновскими жидкостями. Неньютоновские жидкости не обладают большой
подвижностью и отличаются от ньютоновских жидкостей наличием касательных
напряжений (внутреннего трения) в состоянии покоя.
Основные свойства жидкостей:
плотность, удельный вес, вязкость, сжимаемость и др.
Плотность ρ
- масса жидкости в единице объема. Для однородной жидкости
эксплуатационный
скважинный электронасосный агрегат
ρ=m/V
где m - масса жидкости в объеме
V. Единицы измерения ρ в системе
СГС - г/см3, в системе МКГСС - кгс·с2/м4, а в
системе СИ - кг/м3.
Удельный вес γ
- вес жидкости в единице объема:
γ=G/V
где G - вес жидкости. Единицы
измерения γ в системе СГС -
дин/см3, в системе МКГСС - кгс/м3, а в системе СИ - Н/м3.
Удельный вес и плотность
связаны между собой зависимостью
γ=ρ·g,
где g - ускорение свободного
падения.

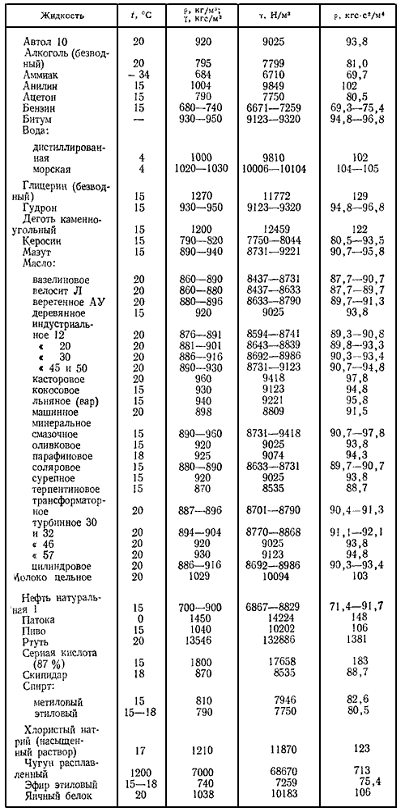

Плотность и удельный вес
некоторых технических жидкостей.
Плотность воды и ртути при
разных температурах.
