Материал: Основные неисправности системной платы ASUS P5Q3 Deluxe-WiFi, признаки неисправностей, причины возникновения и способы устранения

Основные неисправности системной платы ASUS P5Q3 Deluxe-WiFi, признаки неисправностей, причины возникновения и способы устранения

Государственное образовательное бюджетное учреждение среднего профессионального образования Воронежской области

«Воронежский техникум строительных технологий»

Специальность 230106

«Техническое обслуживание

средств вычислительной техники

и компьютерных сетей»

Оценка

КУРСОВОЙ ПРОЕКТ

по учебной дисциплине: «Техническое обслуживание средств вычислительной техники»

Тема: Основные неисправности системной платы ASUS P5Q3 Deluxe-WiFi., признаки неисправностей, причины возникновения и способы устранения

Руководитель курсового проекта

преподаватель Говорухина О.Е.

_____________/ Говорухина О.Е./

Студент группы К09.1

_____________/Забавников Е.И./

ВОРОНЕЖ

г

Государственное образовательное бюджетное учреждение среднего профессионального образования Воронежской области

«Воронежский техникум строительных технологий»

Специальность 230106

«Техническое обслуживание средств вычислительной техники

и компьютерных сетей»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Тема: Основные неисправности системной платы ASUS P5Q3 Deluxe-WiFi., признаки неисправностей, причины возникновения и способы устранения

Руководитель курсового проекта

преподаватель Говорухина О.Е.

_____________/ Говорухина О.Е./

«____»_______________2013г.

Студент группы К09.1

_____________/Забавников Е.И./

«____»_______________2013г.

ВОРОНЕЖ

г.

Содержание

Введение

. Обзорно-постановочная часть

1.1 Конфигурация компьютерной системы.

1.2 Обоснование темы

1.3 Описание устройства системной платы

. Проектная часть

. Расчетно-экономическая часть

Техника безопасности

Заключение

Список используемой литературы

Введение

В курсовом проекте исследованы основные неисправности системной платы, признаки неисправностей, причины возникновения и способы устранения.

Считаю, что данная тема курсового проекта актуальна в наше время, т.к. современному пользователю и особенно профессионалу - технику по обслуживанию средств вычислительной техники необходимо знать технологию поиска неисправностей системной платы.

Системная плата создана очень удобно с точки зрения индикации неполадок. При возникновении неисправностей, она оповещает пользователя о них. Обычно при неисправностях первым мы слышим внутренний динамик (спикер). Он воспроизводит серию сигналов, по которым можно понять какая возникла неисправность. Их можно расшифровать по таблице кодов к разным версиям BIOS. Но не стоит забывать, что спикер производит контрольный сигнал, при нормальном запуске системы. Не рекомендуется отключать динамик, чтобы не пропустить предупреждение о неисправности.

Целью моего курсового проекта является проведение исследования основных неисправностей материнской платы, признаков, причин неисправностей и способов их устранения. Для достижения поставленной цели необходимо решить следующие задачи:

) определить понятие и назначение материнской платы,

) изучить основные компоненты материнской платы,

) проанализировать основные неисправности материнской платы и их причины,

) рассмотреть признаки неисправностей материнской платы,

) выявить способы устранения неисправностей.

Для написания данной работы и решения поставленных задач использовалась литература многих авторов.

. Обзорно-постановочная часть

.1 Конфигурация компьютерной системы

Компьютер, по которому будет проводиться исследование, имеет следующие характеристики:

Материнская плата установленная на данном компьютере: ASUS P5Q3 Deluxe-WiFi.

Оперативная память, установленная на данном компьютере:DDR3: Kingston HiperX performance 4 Gb

Чипсет, установленный на данном компьютере: Северный мост: Intel P67 Express chipset

Южный мост Intel P67 Express chipset

ВIOS, установленный на данном компьютере:EFI BIOS.

Видеоадаптер, установленный на данном компьютере: Asus HD6950

Звуковой адаптер, установленный на данном компьютере: 7.1CH, HDA, на основе Realtek ALC892

Жесткий диск, установленный на данном компьютере: Hitachi HDS5C3020ALA632

.2 Обоснование темы

Данная тема курсового проекта выбрана в связи с тем, что проблема связанная с поддержанием работоспособного состояния системной платы очень важна. Ведь для обеспечения и поддержания работоспособного состояния системной платы нужно правильно использовать специальные программы и утилиты для системных плат, которые помогают определять и устранять проблемы выявленные в результате использования средств тестирования системной платы .

.3 Описание устройства системной платы

Системная плата (англ. motherboard, MB, также используется название англ. mainboard - главная плата; сленг. мама, мать, материнка) - сложная многослойная печатная плата, на которой устанавливаются основные компоненты персонального компьютера либо сервера начального уровня (центральный процессор, контроллер оперативной памяти и собственно ОЗУ, загрузочное ПЗУ, контроллеры базовых интерфейсов ввода-вывода). Именно материнская плата объединяет и координирует работу таких различных по своей сути и функциональности комплектующих, как процессор, оперативная память, платы расширения и всевозможные накопители.

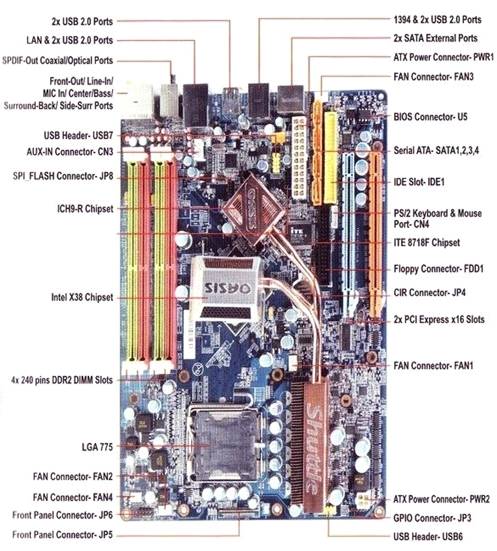

Рис.1 Схема материнской платы

Назначение: обеспечивает эффективную работу всех компонентов компьютера, связывая их в единое целое. На системной плате обычно располагаются процессор, память, интерфейсы внешних устройств хранения данных, последовательные и параллельные порты, разъемы расширения, необходимые для взаимодействия со стандартными периферийными устройствами - дисплеем, мышью, клавиатурой и дисководами. В отличие от многих компонентов компьютера, системную плату можно заменить только на точно такую же, поскольку она жестко «привязана» к корпусу компьютера, на котором установлена.

) Дизайн плат (внешний вид, удобство расположения элементов, а так же комплект поставки)

) Схема питания (энергонезависимость элементов друг от друга, взаимное влияние материнки и БП, критичность к БП)

) БИОС (в осоновном количество и возможности настроек, возможности для разгона)

) Маркетинг (спектр товара, рекламная политика, и направленность (под Интел например, или под серверные решения), процент брака)

) Отдельным пунктом - цена.

Форм-фактор материнской платы - стандарт, определяющий размеры материнской платы для персонального компьютера, места её крепления к корпусу; расположение на ней интерфейсов шин, портов ввода/вывода, разъёма центрального процессора (если он есть) и слотов для оперативной памяти, а также тип разъема для подключения блока питания [2, c.63].

Форм-фактор (как и любые другие стандарты) носит рекомендательный характер. Спецификация форм-фактора определяет обязательные и опциональные компоненты. Однако подавляющее большинство производителей предпочитают соблюдать спецификацию, поскольку ценой соответствия существующим стандартам является совместимость системной платы и стандартизированного оборудования (периферии, карт расширения) других производителей.

Устаревшие: Baby-AT; Mini-ATX; полноразмерная плата AT; LPX.

Современные: ATX; microATX; FlexATX; NLX; WTX, CEB.

Внедряемые: Mini-ITX и Nano-ITX; Pico-ITX; BTX, MicroBTX и PicoBTX

Существуют системные платы, не соответствующие никаким из существующих форм-факторов. Обычно это обусловлено либо тем, что производимый компьютер узкоспециализирован, либо желанием производителя системной платы самостоятельно производить и периферийные устройства к ней, либо невозможностью использования стандартных компонентов (так называемый «бренд», например, Apple, Commodore, Silicon Graphics, Hewlett-Packard, Compaq чаще других игнорировали стандарты; кроме того в нынешнем виде распределённый рынок производства сформировался только к 1987 году, когда многие производители уже создали собственные платформы.

Наиболее известными производителями системных плат на российском рынке в настоящее время являются фирмы Asus, Gigabyte, MSI, Intel, Biostar, Elitegroup, ASRock. В России материнские платы производит компания «Формоза» (использовались компоненты фирм Lucky Star и Albatron). На Украине - корпорация «Квазар-Микро» [9, c.105].

Основные компоненты системной платы

Основой любой современной системной платы является набор системной логики, который чаще называют чипсетом (от англ. chipset). Чипсет - это совокупность микросхем, обеспечивающих согласованную совместную работу составных частей компьютера и их взаимодействие между собой. Как правило, чипсет состоит из двух основных микросхем, чаще всего называемых "северным" и "южным" мостами.

Северный мост (North bridge, системный контроллер) - это часть системной логики материнской платы, обеспечивающая работу основных узлов компьютера - центрального процессора, оперативной памяти, видеокарты. Именно он управляет работой шины процессора, контроллера ОЗУ и шины PCI Express, к которой подсоединяется видеокарта. В некоторых случаях северный мост может содержать интегрированный графический процессор.

Южный мост (Southbridge, ICH (I/O controller hub), периферийный контроллер, контроллер ввода-вывода) - обеспечивает подключение к системе менее скоростных устройств, не требующих высокой пропускной способности - жёсткого диска, сетевых плат, аудиоплаты и т.д., а также шин PCI, USB и др., в которые устанавливаются разного рода дополнительные устройства. Клавиатура и мышь также замыкаются на южный мост.

Наличие северного и южного мостов - классическая, общепринятая схема построения чипсета системной платы. Но существуют также схемы, отличающиеся от традиционных. Это касается в первую очередь компьютеров на базе современных процессоров, в которые встраиваются элементы, в большей или меньшей степени выполняющие функции северного моста (чаще всего - контроллер оперативной памяти). На системных платах для таких процессоров северный мост существенно упрощен [6, c.90].

Качеством и возможностями системной логики определяются производительность и стабильность работы компьютера. При выборе материнской платы нужно учитывать в первую очередь то, какой чипсет был взят за основу при ее изготовлении. Основными производителями чипсетов сейчас являются компании Intel, NVidia, ATI/AMD, Via, SiS, в то время как материнские платы производятся ASUS, MSI, Gigabyte, ASRock, Zotac и др. Материнские платы с одинаковым чипсетом у разных производителей называются по-разному. По цене они тоже могут существенно отличаться. При выборе лучше отдать предпочтение материнской плате с более "продвинутым" чипсетом от менее известного производителя, чем наоборот.

Кроме того, на системной плате имеются различные игольчатые гребенки, предназначенные для подключения передней панели корпуса (кнопки Power, Reset, индикаторы процессора и жестких дисков, наушники, микрофон, USB), куллеров (вентиляторов) процессора, корпуса, жестких дисков и др.

На системной плате есть также разъемы звуковой карты, сетевого адаптера (RJ45) и др. На моделях с интегрированным графическим процессором есть соответствующие разъемы для подключения мониторов (VGA, DVI, HDMI).

Еще одной важной частью системной платы является микросхема ПЗУ (ее часто называют ROM BIOS), которая замыкается на южный мост чипсета. В этой микросхеме хранится базовая программа управления компьютером, называемая базовой системой ввода-вывода и больше известна как BIOS (basic input-output system). В отличии от операционной системы и другого программного обеспечения, устанавливаемых на жесткий диск, BIOS доступен компьютеру без подключения винчестера и остальных элементов. Это программное обеспечение определяет порядок взаимодействия составных частей компьютера между собой. В зависимости от чипсета системной платы и версии BIOS, его настройками можно определить источник загрузки компьютера, изменить частоту шины процессора, тайминги модулей оперативной памяти (увеличив их производительность), а также настройки многих других устройств, отключить отдельные элементы (сетевую плату, дисковод 3,5 и др.) и многое другое.

Компьютер всегда запускается и работает с учетом данных BIOS. Если микросхему ПЗУ повредить или внести в BIOS настройки, не совместимые с работоспособностью системы, компьютер не запустится. В последнем случае для решения проблемы достаточно "обнулить" настройки BIOS до стандартных ("заводских") параметров. Для этого нужно на непродолжительное время вынуть из соответствующего разъема материнской платы батарейку, питающую микросхему ПЗУ (типа CR2032, внешне похожа на монету). Обнуление BIOS также происходит, когда эта батарейка "садится" (первый признак - при выключении компьютера сбивается системное время).

Скорость доступа к микросхеме ПЗУ низкая. Чтобы это не влияло на быстродействие компьютера, большинство материнских плат создаются таким образом, что при запуске системы, BIOS из микросхемы ПЗУ копируется в специально зарезервированную область оперативной памяти, называемую Shadow Memory (теневая память), скорость доступа к которой значительно выше [3, c.47].

Современные микросхемы ПЗУ позволяют менять BIOS на другие версии. Эта операция называется перепрошивкой BIOS, выполняется при помощи специального программного обеспечения (обычно доступного на сайте производителя системной

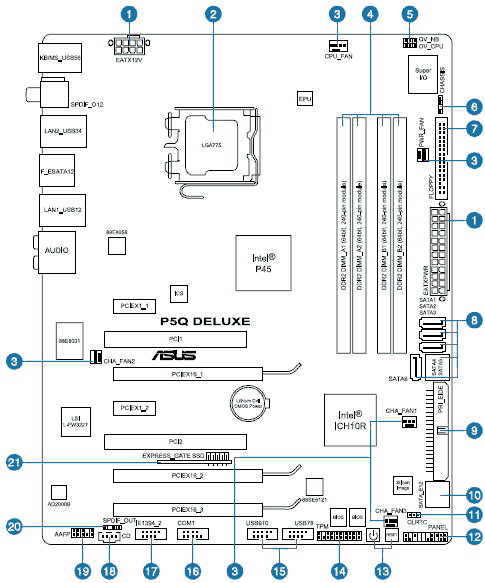

Рис. 2 Схема компонентов системной платы ASUS P5Q3 Deluxe-WiFi.

. Проектная часть. Неисправности системной платы и способы их устранения

Нередка ситуация, когда неисправную через пару месяцев после покупки системную плату не удается поменять по гарантии.

Прежде всего, стоит разделить все причины поломок на две категории: по вине пользователя и по вине «внешних» обстоятельств. Дело в том, что чаще всего встречаются вполне характерные и ожидаемые неисправности, главное - четко знать причину, повлекшую поломку.

Чаще всего по вине пользователя возникают те или иные механические повреждения. К таковым можно отнести поломки разъемов, подранные соскочившей отверткой дорожки, простая неаккуратность, ставшая причиной короткого замыкания, например попавшая на контакты скрепка. Также возможно выгорание порта клавиатуры или LPT при ненадлежащем обращении с последними [10, c.98].

Действие «внешних» обстоятельств чаще всего заключается в некачественном питании и перегреве, впрочем, виной полной или частичной неисправности платы может стать и некачественный девайс, установленный в компьютер. Нередки поломки, происходящие по вине разработчиков из-за просчетов при проектировании устройства или из-за использования некачественных радиоэлементов, поэтому в первую очередь нужно поискать в Интернете неисправности данной системной платы. Если виноваты разработчики, то наверняка причина и точная методика ремонта найдется там же.

Одной из самых частых неисправностей является выход и строя выводов портов (LPT,COM,PS/2 и др.). Чаще всего она заключается в том что, к примеру, периодически отходит контакт в разъеме клавиатуры или мыши. Такая проблема встречается на компьютерах, к которым часто подключаются и отключаются устройства. Разъемы эти не вечные, имеют весьма ограниченный ресурс подключений/отключений кабелей и при интенсивном использовании разваливаются или разрабатываются настолько, что штекер в них просто не держится. То же самое касается слотов PCI и AGP: при неаккуратном обращении они могут быть повреждены, после чего не будут обеспечивать нормальный контакт с устройством.

Нередка ситуация, когда новая системная плата из-за сборщика становится нерабочей и не гарантийной. Речь идет о повреждении отверткой дорожек печатной платы. В большинстве случаев, если поврежден только верхний слой, последствия подобной неаккуратности можно легко устранить.
