Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
Российский государственный университет нефти и газа имени И.М. Губкина
филиал в г. Оренбурге
Кафедра:“Разработка
и эксплуатация газовых и газоконденсатных месторождений”
КУРСОВОЙ ПРОЕКТ
по дисциплине «Разработка месторождений природных газов»
на
тему:«Определение забойного давления в горизонтальных скважинах при наличии
жидкости в потоке газа в различных количествах (НКТ спущены в горизонтальный
ствол) при заданном устьевом давлении»
Оренбург2015
г
Исходные данные
Плотность пластовой смеси - 0,836 кг/м3.
Устьевые параметры работы горизонтальной скважины: давление 9 Мпа; дебит газа 300 тыс.м3/сут; дебит жидкости принять, исходя из удельного выхода жидкости 100 и 500 см3/м3, плотность жидкости 700 кг/м3
Температура на устье 290 К, глубина вертикальной части ствола 1450 м, радиус кривизны 130 м, угол охвата заданного отклонения от вертикали α=900, длина горизонтального ствола 400 м, длина НКТ горизонтальном стволе 150 м; диаметр НКТ 0,073; 0,100 м (коэффициент абсолютной шероховатости 0,0001м); диаметр обсадной колонны 0,178м (коэффициент абсолютной шероховатости 0,0001м). Пластовая температура 305 К, пластовое давление 11 Мпа.
Содержание курсового проекта:
По плотности пластовой газоконденсатной смеси должны быть определены:молекулярная масса газовой смеси, критические давление и температура смеси.
Выполнить:
Расчет распределения забойного давления в горизонтальной скважине ( на конце вертикального участка, на башмаке НКТ; на торце горизонтального ствола) при различном содержании конденсата, для различных диаметров НКТ. Определить, как влияет содержание жидкости в продукции скважины и диаметр НКТ на потери давления по стволу.
Построить графики по результатам расчета забойных давлений для горизонтальной скважины:
зависимость забойного давления от содержания конденсата для различных диаметров НКТ;
распределение давления по стволу скважины при различном удельном содержании конденсата;
.Графическая часть: результаты расчетов.
Содержание
1. Определение параметров пластовой смеси
. Теоретические основы для расчета забойных давлений
. Теоретические основы для расчета распределения температуры по стволу горизонтальной скважины
. Расчет забойных давлений и температуры по стволу горизонтальной скважины
Список
литературы
Введение
При разработке методов определения забойного давления горизонтальных газовых и газоконденсатных скважин использованы теоретические основы движения газа и газоконденсатной смеси по вертикальным, наклонным и горизонтальным трубам.
Достоверность определяемых величин забойных давлений горизонтальных газовых и газоконденсатных скважин зависит не только от степени учета различных факторов, но и от метода решения поставленной задачи. К настоящему времени для вертикальных и наклонных газовых и газоконденсатных скважин, а также для горизонтальных труб, рекомендованы приближенные методы расчета давлений с приемлемой точностью для газовых потоков, а также для газожидкостных потоков, с дисперсной, дисперсно-кольцевой и кольцевой структурами.
Более точное решение исследуемой задачи с учетом изменения свойств газожидкостного потока по длине ствола и фазовых переходов возможно численно, с применением ЭВМ. Однако использование даже численного решения не исключает погрешности, связанные со структурой потока, отсутствием истинных значений коэффициентов гидравлического сопротивления и газосодержания, а также необходимых замыкающих соотношений по изменению температуры потока, сверхсжимаемости и т.д.
Поэтому ниже рассмотрен метод расчета забойного давления горизонтальной газоконденсатной скважины с приемлемой для практики точностью.
забойный давление температура ствол
скважина
1.
Определение параметров пластовой смеси
Исходные данные
ρ=0,836 кг/м3
Расчет критической температуры, критического
давления:
(1.1)
(1.2)
(1.3)
Критическое давление смеси
Критическая температура смесиТкр =
231,21 МПа
Коэффициент сверхсжимаемости
Теоретические основы для расчета
забойных давлений
Определение забойных давлений в горизонтальной газоконденсатной скважине в данной работе ведется с учетом:
.Радиуса кривизны, используемого для перехода ствола от вертикального направления к горизонтальному
.Наличия в горизонтальном участке ствола фонтанных труб
.Наличия жидкости в продукции скважины
Теоретические методы расчета забойного давления в горизонтальных газовых скважинах с различными радиусами кривизны одинаковые.
Наличие фонтанных труб в горизонтальном участке ствола, в основном, обусловлено необходимостью обеспечить вынос твердых и жидких примесей в продукции скважины и исключить образование гидрозатворов. Увеличение диаметра фонтанных труб при заданном диаметре обсадной колонны приводит к резкому росту потерь давления в зоне, оборудованной этими трубами. Однако, при этом уменьшаются потери давления при движении газожидкостной смеси по фонтанным трубам на горизонтальном участке ствола.
Уменьшение диаметра фонтанных труб в горизонтальном участке приводит к снижению потерь давления в затрубном пространстве, но к росту потерь давления при движении смеси по этим трубам в горизонтальном участке ствола скважин.
Эти особенности влияния наличия фонтанных труб в горизонтальном участке ствола скважины учтены при разработке методов определения забойного давления горизонтальных скважин различных конструкций.
Жидкость в продукции газоконденсатных скважин различных конструкций присутствует всегда,что связано с влажностью природных газов, наличием конденсата в газе большинства месторождений и обводнением скважин.Точный расчет влияния наличия жидкости в потоке газа на величину давления до настоящего времени не установлен. На точность величины забойного давления газовых скважин любой конструкции одновременно влияют:
содержание жидкости в единице объема газа, которое зависит от термобарических параметров по стволу, влажности газа в пласте, состава воды, наличия конденсата в газе и обводненности скважины;
структура газожидкостного потока по стволу скважины;
изменение шероховатости труб при движении газожидкостного потока в результате смазки поверхности труб жидкостью, уменьшение площади сечения труб, занятого газом при наличии жидкости в газе и изменение коэффициента гидравлического сопротивления труб.
Следует отметить, что структура потока при идентичных содержаниях жидкости в продукции скважины в вертикальном, искривленном и горизонтальном участках ствола существенно отличаются. Получить для различных структур потока на различных участках ствола точную аналитическую формулу до настоящего времени не удалось. Поэтому в предлагаемой работе учет наличия жидкости в продукции скважин произведен для дисперсной структуры.
Из изложенного выше следует, что предлагаемые формулы позволяют определить забойное давление в горизонтальных скважинах приближенно. Других более точных и простых методов к настоящему времени не разработаны.
Для определения давлений по стволу
скважины, необходимо вести расчет от устья скважины к пласту.

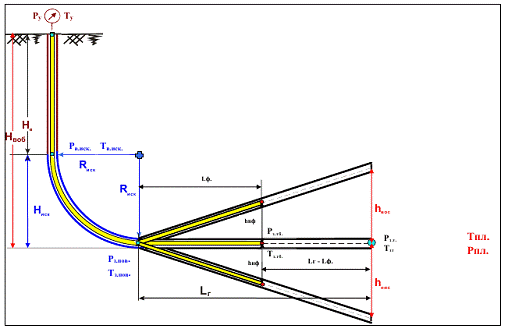

Рисунок 2.1 - Схема расчета давлений
и температуры по стволу горизонтальной скважины при различных конструкциях
Определяем забойное давление на
конце вертикального участка по формуле, с учетом заданного устьевого давления:
(2.1)
где Sв- безразмерный параметр
для
вертикального участка определяемый по формуле:
(2.2)
где ρ - параметр связанный с истинным газосодержанием газожидкостного потока, определяемы по формуле(2.12)
θв -коэффициент
связанный с потерями давления на трение на вертикальном участке, определяемый
по формуле:
(2.3)
см- объемный расход газожидкостной смеси,
определяемый по формуле(2.16)
Давление на начальном участке искривленного
ствола принимаем равным давлению конца вертикального участка.
Определяем забойное давление на конце
искривленного участка:
(2.4)
гдеSиск - безразмерный параметр для
искривленного участка определяемый по формуле:
(2.5)
где Hиск - высота искривленного участка ствола скважины
θиск - коэффициент связанный с потерями давления на трение на искривленном участке, определяемый по формуле:
(2.6)
(2.7)
где Lиск - длина искривленного участка ствола
скважины
Далее необходимо определить забойное давление у
башмака фонтанных труб в горизонтальном участке
ствола
скважины
при наличии жидкости в продукции скважины. При этом следует пользоваться
формулой (2.8), которая учитывает условие движение смеси в вертикальном,
искривленном и горизонтальном участках, а также в зоне, оборудованной
фонтанными трубами:
(2.8)
где θг.бф
- коэффициент связанный с потерями давления на трение на горизонтальном участке
фонтанных труб, определяемый по формуле:
(2.9)
Для определения забойного давления у торца горизонтального ствола необходимо учесть дополнение, связанное с участком ствола от башмака до торца ствола, с длиной (Lг - Lф).
Поэтому для определения забойного давления у
торца ствола Рзтследует использовать формулу:
(2.10)
где θ(Lг-Lф) - коэффициент связанный с потерями давления на трение на горизонтальном участке без фонтанных труб, определяемый по формуле:
(2.11)
При расчете
необходимо учесть параметр
, связанного с
истинным
газосодержанием
газожидкостного
потока. Величина истинного газосодержания
,
входящего в структуру формулы параметра
,
определяемого из равенства:
(2.12)
где
-
истинное газосодержание потока на произвольном сечении горизонтального участка
ствола длиной Lr практически всегда
неизвестно, так как его величина тесно связана с термобарическими условиями,
т.е. Р и Т, которые являются переменными по длине ствола. Поэтому для
практических расчетов, в частности для определения забойного давления по стволу
скважины различных конструкций истинное газосодержание
потока заменяется расходным газосодержанием, обозначенным в данном случае через
(2.14)
где Qж и Qгр- объемные расходы жидкости и газа в
рабочих условиях Р и Т. Объемный расход газа в данном случае имеет размерность
тыс.м3/сут., при Рср и Тср в пределах длины горизонтального участка и
определяется по формуле:
(2.15)
см- объемный расход газожидкостной смеси, определяется по формуле:
(2.16)
Объем газа и жидкости в рабочих условиях:
(2.17)
(2.18)
3.
Теоретические основы для расчета распределения температуры по стволу горизонтальной
скважины
Изменение температуры газа в пласте и по стволу скважин происходит по отдельным узлам системы “внешняя граница зоны дренирования пласта - устье скважины”. При отсутствии в окружающей ствол скважины среде многолетнемерзлых пород в горизонтальных газовых скважинах необходимо условно выделить следующие участки:
Изменение температуры в пласте в результате создания депрессии на пласт;
Изменение температуры по длине горизонтального участка ствола по двум причинам: из-за потерь давления по длине горизонтального участка и в зависимости от профиля горизонтального участка ствола, в данном случае горизонтальный участок расположен под углом 900 относительно горизонтали.
Изменение температуры газа на искривленном участке ствола;
Изменение температуры газа на вертикальном участке ствола.
Последовательность расчета распределения температуры газа в системе пласт - ствол скважины должна быть следующей:
от известного значения пластовой температуры следует вычесть снижение температуры газа
в пласте в результате создания депрессии на пласт;
в стволе скважины в результате потерь давления при движении газа по горизонтальному участку ствола. Величина этого снижения существенно зависит от диаметра обсадных колонн, длины горизонтального участка, длины и диаметра фонтанных труб, дебита горизонтальной скважины, величины потерь давления на горизонтальном участке и др. факторов;
на искривленном участке ствола также в результате потерь давления на этом участке. Величина этого снижения температуры существенно зависит от радиуса кривизны, связанного переходом ствола от вертикального направления к горизонтальному, а также дебита и конструкции скважины;
на вертикальном участке ствола, величина которого существенно зависит от конструкции и длины этого участка и связана с потерями давления на этом участке, а также зависит от разности температур движущегося газа и окружающей ствол скважины среды.
С учетом изложенного выше в общем виде величина
температуры газа на устье горизонтальной скважины, в случае отсутствия
многолетнемерзлых пород в окружающей ствол среде, будет определяться формулой:
