Материал: Описание строительных конструкций, используемых на нефтегазовых месторождениях

Сборочно-комплектовочное предприятие - предприятие в составе мобильной строительно-монтажной организации, осуществляющее приемку материалов и оборудования, изготовление и испытание блочных устройств, а также передачу их для доставки на строительную площадку.

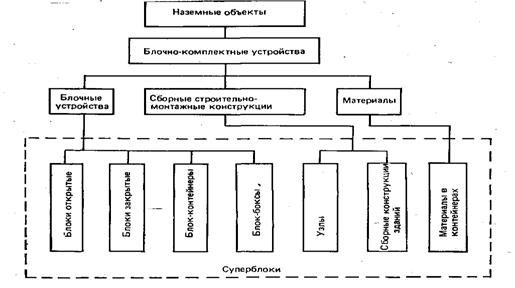

Суперблок - транспортабельное устройство (сооружение) полной заводской готовности, размеры которого превышают габариты погрузки.

Функциональный блок - основная структурная часть наземного объекта, имеющая единое общее функциональное назначение.

Функциональный элемент - составляющая функционального блока, имеющая самостоятельное технологическое назначение (агрегат, аппарат, устройство и т.п.).

Экспедиционно-вахтовый метод организации труда - в комплектно-блочном методе строительства основная форма организации труда мобильных строительно-монтажных организаций, предусматривающая меж- и внутрирегиональное использование трудовых ресурсов и социальной инфраструктуры.

В связи с освоением нефтегазовых месторождений в Сибири сейчас нашло большое распространение внедрение блочно-комплектного метода строительства всей цепочки объектов НГК, скважин, ГЗУ, ДНС, УПН, котельных, электро-подстанций.

Комплектно - блочный метод строительства представляет собой систему организационно - экономических и технических мероприятий по сокращению затрат труда, сокращению продолжительности, уменьшению стоимости и повышению качества строительства за счет:

. Превращения промышленных объектов в комплекты транспортабельных пространственных строительно-технологических блоков с размещенным в них основным и вспомогательным технологическим, энергетическим, сантехническим или любым другим оборудованием, с системами питания и управления и комплекты полностью индустриальных легкосборных конструкций техчастей объекта. Наземная часть объектов, сооружаемых в комплектно - блочном исполнении, должна быть конструктивно - технологически отделена от подземной;

2. Агрегирования потоков материально-технических ресурсов через систему промышленных предприятий-поставщиков, предприятий-заказчиков и сборочно-комплектовочных предприятий строительных организаций, обеспечивающих комплектную поставку на весь объект оборудования, блочных устройств, конструкций и материалов;

. Агрегирования организационно-управленческих структур путем создания проектно-промышленно-строительных (промышленно - строительных) предприятий.

Объемно-планировочные и конструктивно-технологические решения объектов, подлежащие возведению комплектно-блочным методом, должны основываться на реализации следующих принципиальных требований:

повышение единичной мощности оборудования;

интенсификация технологических процессов;

совмещение функций различных конструктивно-технологических элементов;

минимизация средств контроля, автоматики и др.;

замена зданий цехов технологических установок малообъемными укрытиями (блок-контейнерное исполнение);

упрощение вспомогательных технологических систем и систем инженерного обеспечения (например, исключение промежуточных теплоносителей и др.);

- автоматизация и телемеханизация технологических процессов;

- централизация ремонтно-эксплуатационных служб с применением вахтового и безвахтового обслуживания, агрегатно-узлового ремонта.

Формы реализации комплектно-блочного метода строительства определяются следующими организационно-технологическими условиями:

. характером специализации строительного министерства или ведомства (отраслевая или технологическая);

2. степенью сложности объекта и объемом строительно-монтажных работ;

. технической характеристикой технологического, энергетического и др. оборудования, подлежащего монтажу;

4. освоенностью района строительства и наличием мощностей по производству блочных устройств.

В зависимости от фактического сочетания перечисленных выше условий следует различать:

- комплектно-блочный метод в малообъемном рассредоточенном промышленном (нефтегазовом и др.) или сельском строительстве;

- комплектно-блочный метод в строительстве сложных промышленных объектов.

При реализации комплектно-блочного метода в малообъемном рассредоточенном строительстве перечисленные требования дополняются следующими условиями:

в состав блочных устройств включаются несущие и ограждающие конструкции укрытий;

предусматривается специализация строительно-монтажных организаций по этапам строительства (нулевая, наземная) с применением универсальных многоцелевых машин и экспедиционно-вахтовой системы организации труда.

Повышение эффективности комплектно-блочного метода может быть достигнуто за счет:

организации долговременного поточного строительства;

наличия системы перспективной подготовки комплектно-блочного строительства на основе полной согласованности планов капитальных вложений, программ промышленных предприятий-поставщиков, предприятий-заказчиков, комплектующих организаций, предприятий отраслевой базы строительной индустрии и подрядных строительно-монтажных организаций;

разработки и внедрения типовой (универсальной) технологии производства работ;

организации сквозного бригадного подряда по принципу «рабочей эстафеты».

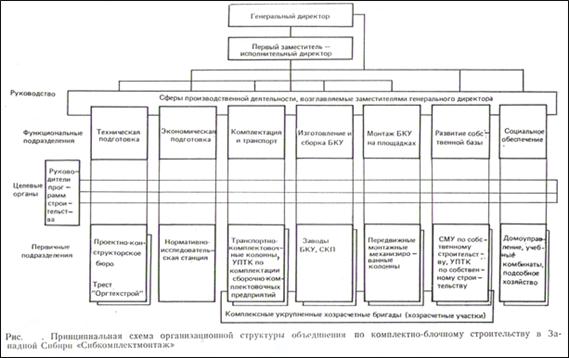

В целях реализации строительства блочно - комплектных комплексов в Западной Сибири создано специальное объединение по комплектно - блочному строительству объектов нефтегазового комплекса при освоении новых месторождений «Сибкомплектмонтаж» с базированием в г. Тюмени.

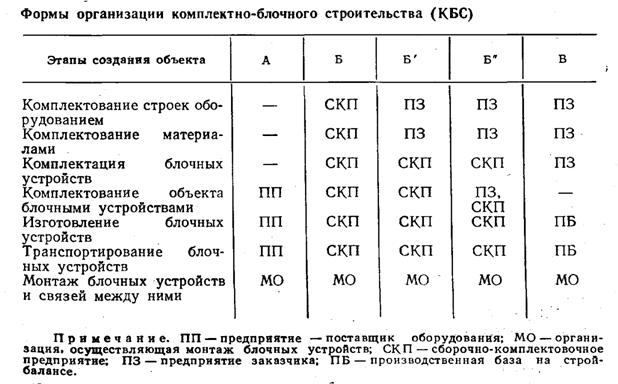

В зависимости от конкретных технико-экономических и других условий реализации комплектно-блочного метода возможны следующие схемы агрегирования потоков материально-технических ресурсов (табл. 1).

Форма А является высшей стадией развития комплектно-блочного метода, при которой все ресурсы агрегируются в машиностроении - отрасли с наибольшим экономическим потенциалом.

Формы Б, Б' и Б" основаны на создании сборочно-комплектовочных предприятий в подрядных организациях, осуществляющих строительство. При этом функции комплектования оборудованием и материалами могут быть сосредоточены у подрядчика (форма Б), сохранены у заказчика (форма Б') или распределены между ними (форма Б").

Форма В основана на использовании существующей производственной базы монтажных организаций для изготовления блочных устройств, сохранении существующих обязанностей заказчика по комплектации блоков.

Таблица 1

Форму организации комплектно-блочного строительства выбирают для региона на основе технико-экономического анализа.

Применение комплектно-блочного метода при строительстве объектов обосновывается технико-экономическими расчетами на стадии разработки схем развития и размещения отраслей народного хозяйства и отраслей промышленности, а также схем развития и размещения производственных сил по экономическим районам.

В нефтегазопромысловом строительстве механизация трудоемких строительных работ происходит по следующим направлениям:

. Механизация сварочно-монтажных работ на трассах (внедрение автоматической сварки, изоляции, подъемной и землеройной техники с заменой ковшовых экскаваторов на траншеекопатели, специальных устройств по переходу естественных преград, водоемов, автодорог и железных дорог);

Рис. 8

Рис. 9

. Возведение и монтаж быстрособираемых конструкций, ангаров и блочно-комплектных устройств с доведением их в заводских условиях до узловой сборки на месте возведение зданий и сооружений;

. Строительство зданий из сборного и монолитного железобетона с применением современных специализированных агрегатов по привозке больше габаритных изделий и панелей (сборка их на строительной площадке - сантехкабины, стеновые панели и т.д.);

. Отделочные работы внутри и снаружи зданий (мозаично-шлифовальные машины, цемент-пушки, бетономешалки, затирочные машины и т.д.);

. Механизация погрузочно-разгрузочных работ - автопогрузчики, электрокары, многоковшовые погрузчики, пневматические разгрузчики цемента и т.д.;

. Механизация подготовительных и землеройных работ с использованием корчевателей, кусторезов, рыхлителей, бульдозеров, экскаваторов, траншеекопателей; механизмов для рытья котлованов и уплотнения грунта: самоходных катков, трамбовок электрических.

Внедрение механизации в строительстве при обустройстве месторождений позволило в целом по объектам нефтяной отрасли повысить производственность труда в строительстве на 30-40%, за последние 10 лет качество работ увеличилось в 2-3 раза.
