Очистка сточных ливневых вод

Оглавление

Введение

Глава I. Литературный обзор. Ливнёвые сточные воды - насущная проблема экологии г. Москвы.1 Временные требования характеристик поверхностных сточных вод ливневой канализации водных объектов, находящиеся в эксплуатации ГУП «Мосводосток».2 Разработка технологических решений по очистке поверхностного стока со скоростных автомобильных магистралей

Выводы по главе I

Глава II. Технические средства сбора и очистки ливневых вод, используемых в настоящее время.1 Ливневая канализация..2 Колодец дождеприёмный     .3 Решётки дождеприёмных колодцев и ливнеотводящих каналов (лотков)..4 Типы очистных сооружений ливневой канализации.4.1. Механическая очистка.4.1.1 Решётки.4.1.2 Песколовки или песчаные фильтры..4.1.3 Нефтеловушки      .4.1.4 Сорбционный фильтр .4.1.5 Отстойники или аккумулирующие резервуары.4.1.6 Контрольный колодец

Глава III. Инженерно- экономическая часть.1 Станции очистки ливневых стоков Зеленоградского отделения ГУП Мосводосток..2 Ливневая канализация частного дома.2.1 Зачем нужна ливневая канализация?.2.2 Правила обустройства ливневки.2.3 Приборы и материалы для ливневки.2.3 Характерные ошибки

Выводы по главе III

Глава IV. Методы безопасной работы на станции очистки ливневых стоков Зеленоградского отделения ГУП Мосводосток.1. Инструкция по технической безопасности на очистных сооружениях ливневой канализации..1.1 Общая часть..1.2 Правила безопасности при работе в заглублённых местах и колодцах..2 Требования к размещению и устройству..3 Требования к порядку обслуживания..4 Требования к производственному персоналу..5 Требования к применению средств защиты работающих.6 Требования к соблюдению правил по технике безопасности

Общие выводы.

Список литературы:

Введение

ГУП «Мосводосток» занимается отведением поверхностного стока со своей территории в городские сети дождевой канализации как посредством подключения к ним своих сетей и сооружений, так и в результате отвода поверхностного стока по рельефу местности с последующим его попаданием в приёмные устройства городской системы водоотведения.

Поверхностные сточные воды образуются в следующих случаях:

при выпадении атмосферных осадков и снеготаянии;

при осуществлении поливо- моечных работ на территории;

при сбросе принимаемых, в виде исключения, нормативно- чистых и нормативно- очищенных производственных сточных вод.

Комплекс водных объектов Зеленоградского АО - это гидрографическая система, состоящая из двух рек - Сходни и Горетовки, 10 ручьёв, 34 водоёмов и более 30 родников. Эта сеть водоёмов обеспечивает регулирование и отвод поверхностного стока.

Сброс очищенных и загрязнённых ливневых сточных вод составляет основную часть водопользования на территории города и существенно отражается на состоянии водных систем и водного бассейна. Водные объекты используются в рекреационных целях: для отдыха, купания.

Системы отведения атмосферных осадков с городских территорий призваны обеспечить нормальные условия жизнедеятельности в населённых пунктах во время выпадения дождей и снеготаяния.

Недостаточное внимание к своевременному отведению атмосферных осадков нередко приводит:

к затоплению территорий;

перерывам в работе предприятий и транспорта;

порче оборудования и материалов, размещённых на складах и в нижних этажах зданий;

другим чрезвычайным ситуациям.

Основным источником загрязнения водоёмов и водостоков города является поверхностный сток с городских территорий, территорий предприятий, организаций и строительных площадок.

Поверхностный сток является одним из самых серьёзных источников загрязнения рек г. Москвы. Концентрации загрязнений распространены по территории города неравномерно. Наименьшее их количество - в сложившихся жилых районах, наибольшее - на территориях промышленных зон и автомагистралях с грузовым движением. Развитие системы поверхностного водоотвода предусматривает решение двух основных задач:

организацию своевременного отвода дождевых, талых и поливомоечных вод, исключающую длительные затопления и застои воды;

очистку указанных стоков до нормативных требований.

Целью дипломного проекта является выявление наиболее прогрессивных методов очистки поверхностных стоков и анализ существующих очистных сооружений.

Задачи дипломного проекта:

изучить работу очистных сооружений ГУП «Мосводосток» в районе деревни Рожки;

оценить их эффективность;

предложить новые решения для предстоящей реконструкции.

Глава I. Литературный обзор. Ливневые сточные воды - насущная проблема экологии г. Москвы

I.1 Временные требования характеристик поверхностных сточных вод ливневой канализации водных объектов, находящиеся в эксплуатации ГУП «Мосводосток»

ГУП «Мосводосток» занимается отведением поверхностного стока со своей территории в городские сети дождевой канализации как посредством подключения к ним своих сетей и сооружений, так и в результате отвода поверхностного стока по рельефу местности с последующим его попаданием в приёмные устройства городской системы водоотведения.

Поверхностные сточные воды образуются в следующих случаях:

при выпадении атмосферных осадков и снеготаянии;

при осуществлении поливо- моечных работ на территории;

при сбросе принимаемых, в виде исключения, нормативно- чистых и нормативно- очищенных производственных сточных вод.

Предприятия, использующие ливневую канализацию, обязаны представить в инспекцию ГУП «Мосводосток» данные о фактических концентрациях загрязняющих веществ (ЗВ) в поверхностных сточных водах по перечню, указанному в Таблице I.1.

Таблица I.1

Обязательный для представления перечень обоснован Аналитической лабораторией ГУП «Мосводосток» и подтверждён Москомприродой на основании многолетних проверок состава поверхностных сточных вод.

Пределы допустимых концентраций ЗВ определяются исходя из требований, предъявляемых органами Госводнадзора к качественному составу поверхностного стока, поступающего в водные объекты через водовыпуски городской водосточной сети.

Для предприятий, не имеющих на территории внутренних сетей дождевой канализации и сбрасывающих поверхностные сточные воды по рельефу местности, значения концентраций ЗВ устанавливаются инспекцией ГУП «Мосводосток» в соответствии с «Методическими рекомендациями», утверждёнными Москомприродой.

Для предприятий, на территории которых имеются внутренние сети дождевой канализации и (или) очистные сооружения, фактические концентрации ЗВ определяются по результатам химического анализа проб сточных вод по каждому из имеющихся водовыпусков или контрольных колодцев перед выпуском в городскую водосточную сеть. При этом допустимые концентрации ЗВ для них устанавливаются: в общем случае - на уровне ПДК для водоёмов рыбохозяйственного водопользования, а для веществ, проходящих очистку на очистных сооружениях - на уровне проектных данных сооружений, но не более чем; по нефтепродуктам - 0,3 мг/л; взвешенным веществам - 15 мг/л.

Отбор проб поверхностных сточных вод и анализ их качественного состава осуществляется предприятиями силами ведомственных или сторонних химических лабораторий в соответствии с требованиями «Инструкции по отбору проб для анализа сточных вод» ПВН 33-5.3.01-83.

Сторонние лаборатории должны иметь аттестат аккредитации Госстандарта России на выполнение данных работ.

Частота отбора проб по перечню, указанному в Таблице №1 устанавливается с учётом, требований «Инструкции по отбору проб для анализа сточных вод» ПВН 33-5.3.01-83, реальной экологической обстановки и специфики производственной деятельности предприятия. Как правило, она составляет:

в зимний период (октябрь - март) - 1 раз в 3 месяца;

в летний период (апрель - сентябрь) 1 раз в месяц.

При изменении режима водоотведения поверхностных сточных вод (ремонте или пуске очистных сооружений, опорожнении накопителей, изменении технологии производства, аварийных ситуациях и т. п.) проводится дополнительный анализ сточных вод.

Результаты анализов считаются действительными в течение одного года и распространяются на весь объём сточных вод за этот период.

При соблюдении периодичности получения химических анализов сточных вод за 1 год и подтверждённой их стабильности, в инспекцию ГУП «Мосводосток» представляются данные о средних концентрациях ЗВ за этот период, на основании которых может быть согласовано уменьшение частоты отбора проб и откорректирован перечень ЗВ, подлежащих определению на данном конкретном предприятии.

I.2 Разработка технологических решений по очистке поверхностного стока со скоростных автомобильных магистралей

Одним из мероприятий по инженерной защите окружающей среды, решаемых при строительстве и эксплуатации скоростных магистралей, является сбор и очистка поверхностного стока с полотна дороги и откосов насыпей перед сбросом его в водоёмы или на рельеф. На очистные сооружения должна отводиться наиболее загрязнённая часть поверхностного стока, которая образуется в периоды выпадения дождей, таяния снега и от мойки дорожных покрытий, в количестве не менее 70% годового объёма стока. Спецификой очистки поверхностных сточных вод с автострад является наличие десятков или сотен выпусков поверхностных сточных вод с их территории в объекты- водоприёмники с различными требованиями к степени очистки стоков.

Перечень контролируемых загрязнений в поверхностных водах с территории ЦКАД (центральная кольцевая автомобильная дорога) принят в соответствии с табл. I.3 и включает следующие показатели, исходные концентрации которых приведены в табл. I.2:

взвешенные вещества;

органические загрязнения (БПК20);

нефтепродукты.

Таблица I.2

Качественный состав сточных вод поступающих на очистку

Таблица I.3

Качественный состав очищенных сточных вод на выпуске из сооружений по группам

В соответствии с условиями отведения очищенных поверхностных вод приняты следующие группы водоприёмников:группа - особо охраняемые территории (зоны санитарной охраны питьевых водопроводов, водные объекты рыбохозяйственного значения с притоками 1-го и 2-го порядка), в этом случае качество очищенной воды соответствует ПДК для водных объектов рыбохозяйственного значения.группа - водные объекты не рыбохозяйственного значения и их притоки, а также водовыпуски в черте населённых пунктов. Качество очищенных стоков для данной группы соответствует ПДК для водных объектов рекреационного водопользования, согласно требованиям;группа - пониженные места рельефа местности, не имеющие прямой связи с открытыми водными объектами.

Качество очищенных поверхностных сточных вод для каждой из групп приведены в табл. I.3.

В связи с этим, для каждой из вышеперечисленных групп были разработаны различные типы очистных сооружений:

. При пересечении трассой ЦКАД объектов I группы предусматривается строительство очистных сооружений накопительного типа (НТ) с фильтровальными станциями глубокой очистки;

. При отводе воды в водные объекты II группы предусматриваются очистные сооружения проточного типа (ПТ);

. При отводе воды на объекты III группы предусматриваются габионные фильтрующие очистные сооружения (ГФС), обеспечивающие задержание плавающего мусора, грубодисперсной взвеси (песка), мелкодисперсных частиц и нерастворённых нефтепродуктов и отвод очищенной воды на рельеф.

Сбор и отвод поверхностных сточных вод предусматривается в конструктивных решениях проектируемой трассы придорожными лотками, кюветами, закрытыми коллекторами в пониженные места продольного профиля дороги. Объём талого стока с дорожных покрытий не учитывался в объёме, принимаемого на очистку, исходя из того, что предполагается интенсивная снегоуборка дорожного полотна после каждого снегопада с вывозом снега.

Сооружения накопительного типа (НТ). Для достижения требуемого качества очистки поверхностных стоков на очистных сооружениях накопительного типа (рис. I.1) предусматриваются следующие технологические ступени:

задержание плавающего мусора в мусорозадерживающей корзине;

извлечение песка, основной взвеси и нерастворимых нефтепродуктов при гравитационном отстаивании в аккумулирующей ёмкости;

задержание эмульгированных нефтепродуктов, мелкодисперсных и коллоидных частиц при контактной реагентной фильтрации на фильтрах I и II ступени с загрузкой из антрацита «ПУРОЛАТ- стандарт»;

глубокая очистка от растворённых веществ до ПДК водоёмов рыбохозяйственного значения на фильтрах III ступени с загрузкой активированного угля АГ-3;

обеззараживание на УФ- установках;

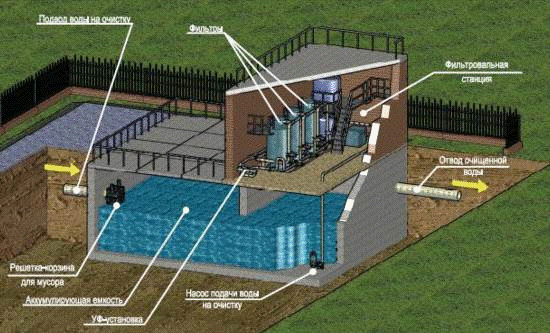

Рис. I.1 Очистное сооружение накопительного типа

Для регулирования расхода поверхностного стока с целью подачи на очистку наиболее загрязнённой его части на подводящих коллекторах к сооружениям накопительного типа предусмотрены делительные камеры. Пиковые расходы поверхностного стока, превышающие расчётную интенсивность, отводятся через делительную камеру на сброс без очистки. Загрязнённая часть стока, а также дожди малой и средней интенсивности направляются в резервуар- накопитель, на входе в который размещается мусорозадерживающая корзина для задерживания плавающего мусора. По мере накопления, мусор удаляется из корзины и вывозится на площадки складирования.

Резервуар- накопитель представляет собой подземное сооружение, состоящее из аккумулирующей ёмкости и резервуара очищенной воды. Системой перегородок аккумулирующая ёмкость разделена на несколько секций, число которых зависит от площади подземной части. По ходу движения дождевых вод в аккумулирующей ёмкости происходит выпадение основной взвеси и крупнодисперсных включений. Эффект осаждения достигает до 80%.
