Материал: Не пример курсовой 2021
· одного из ТД;
· Средняя мощность -67dBm на краю каждой ячейки.

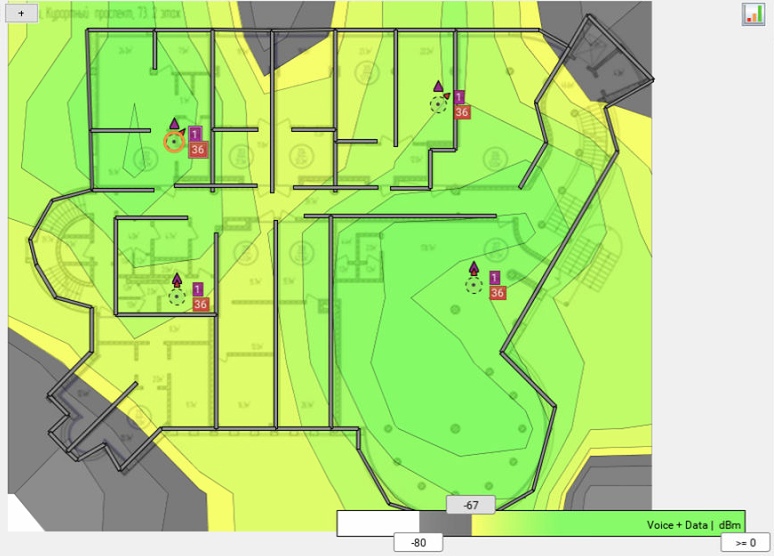

Рисунок 18 Расстановка ТД для Data + Voice
С целью добиться лучшего результата покрытия помещения, нам нужно добавить еще одну ТД:

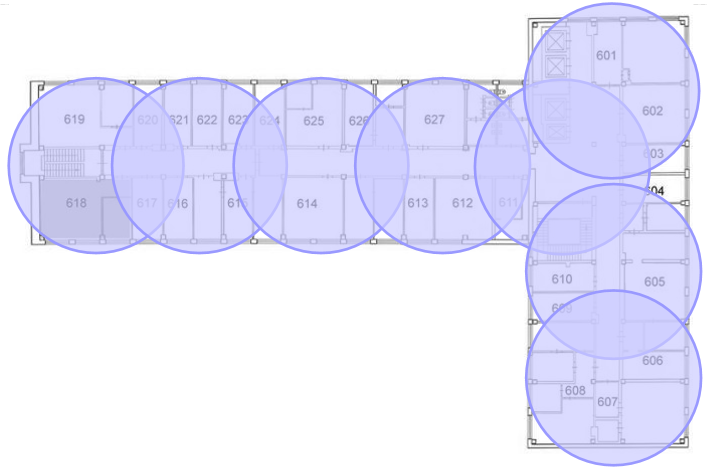

Рисунок 19 Расстановка ТД+1 для Data + Voice
Для расчёта передачи данных (Data + Voice + Мультикаст) будем руководствоваться следующими общими принципами:
· Общие рекомендации те же, что и для Data + Voice;
· Максимум 44 клиентов на 1 ТД (зависит от тактико-технических характеристик конкретной точки)
· Поддержка мультикаст трафика.
Т.о. Картинка получится аналогично предыдущим двум:

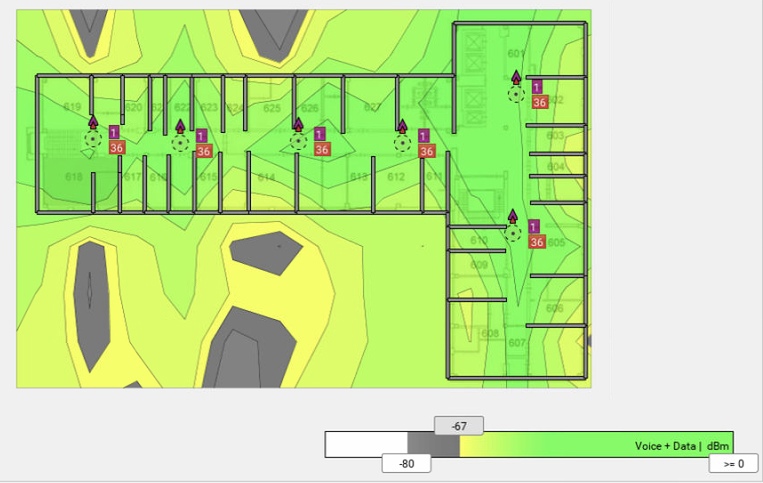

Рисунок 20 Расстановка ТД (Data + Voice + Мультикаст)
И заполним для устранения нехватки покрытия добавим ещё одну ТД:

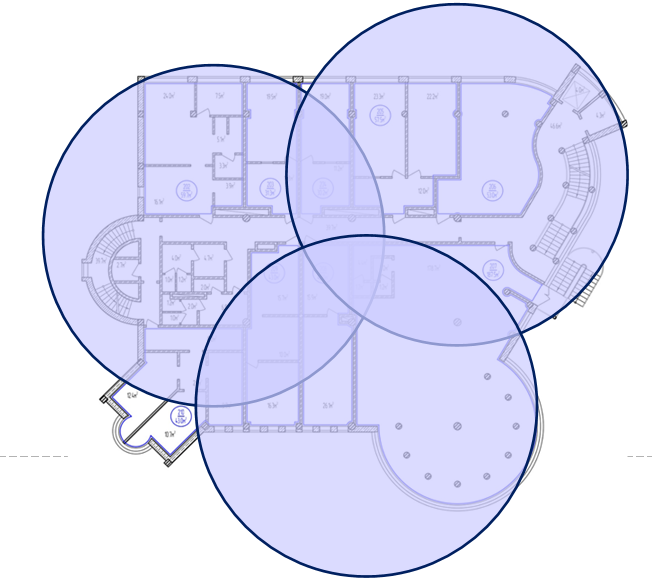

Рисунок 21 Расстановка ТД+1 (Data + Voice + Мультикаст)
Для расчёта передачи данных Data + Voice + Мультикаст + Location будем руководствоваться:
· Самое важное – расположение ТД:
o Эффективно располагать по три ТД для обнаружения сигнала;
o ТД должны располагаться в шахматном порядке;
o Должно быть не меньше трех ТД.
· Для повышения точности необходима калибровка радиосигнала;
· Антенны должны быть не меньше 6 метров в высоту.

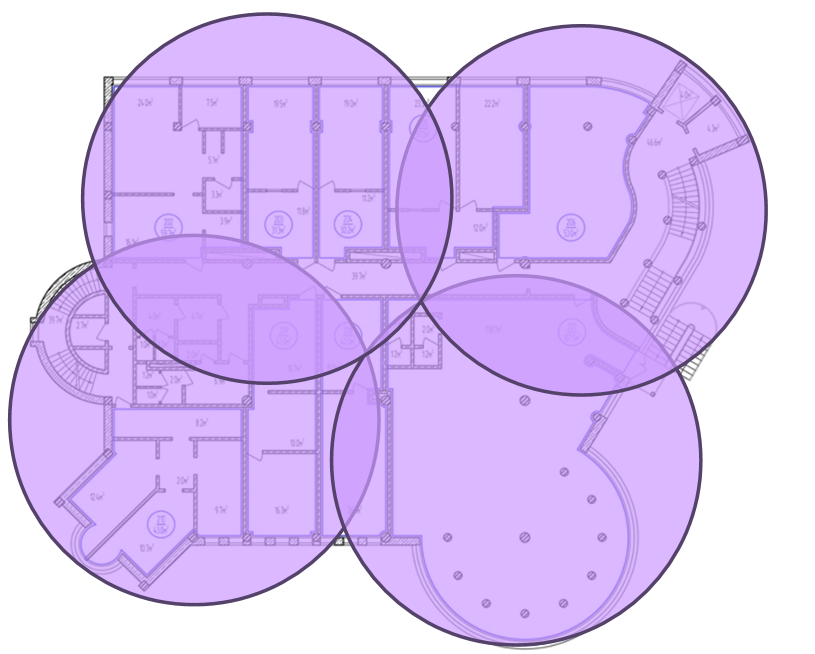

Рисунок 22 Расстановка ТД Data + Voice + Мультикаст + Location
Филиал - Москва
Расчет по рекомендациям ILO:
На 1 человека приходится
,
следовательно этаж площадью
вместит 120 человек. Количество устройств
на человека согласно варианту 2,4. Значит,
на этаже будет работать 288 беспроводных
девайсов.
Расчет по площади покрытия ТД:
Площадь покрытия ТД:
Расчет по количеству сотрудников:
Общее количество устройств на этаж составляет 288. Одна точка доступа рассчитана на 44 устройства. Тогда на один этаж потребуется установить 7 точек доступа.
Из-за формы здания 7 точек доступа не хватает для обеспечения перекрытия, поэтому используем 8 ТД.

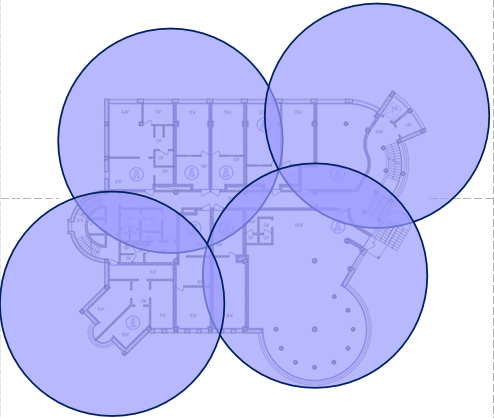

Рисунок 23 Расстановка ТД Филиала в Москве
Филиал - Нефтеюганск
На 1 человека приходится , следовательно этаж площадью вместит 347 человека. Количество устройств на человека согласно варианту 2,4. Значит, на этаже будет работать 833 беспроводных девайсов.
Расчет по площади покрытия ТД:
Площадь покрытия ТД:
Расчет по количеству сотрудников:
Общее количество устройств на этажа составляет 833. Одна точка доступа рассчитана на 44 устройства. Тогда на один этаж потребуется установить 19 точек доступа.
Из-за формы здания 19 точек доступа избыточно хватает для обеспечения перекрытия, поэтому используем 17 ТД.

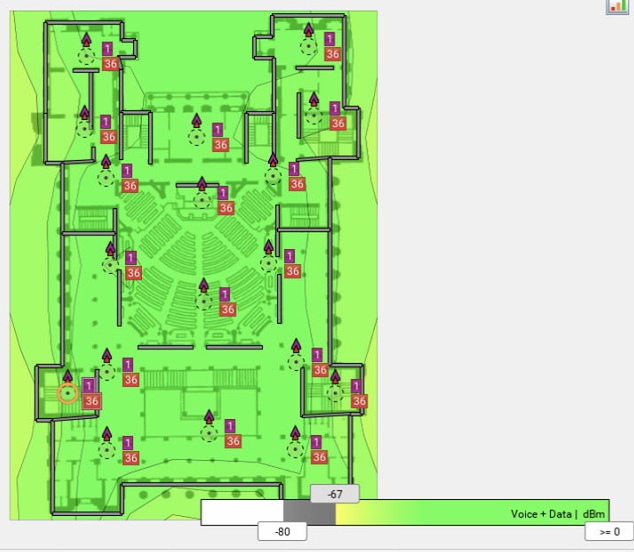

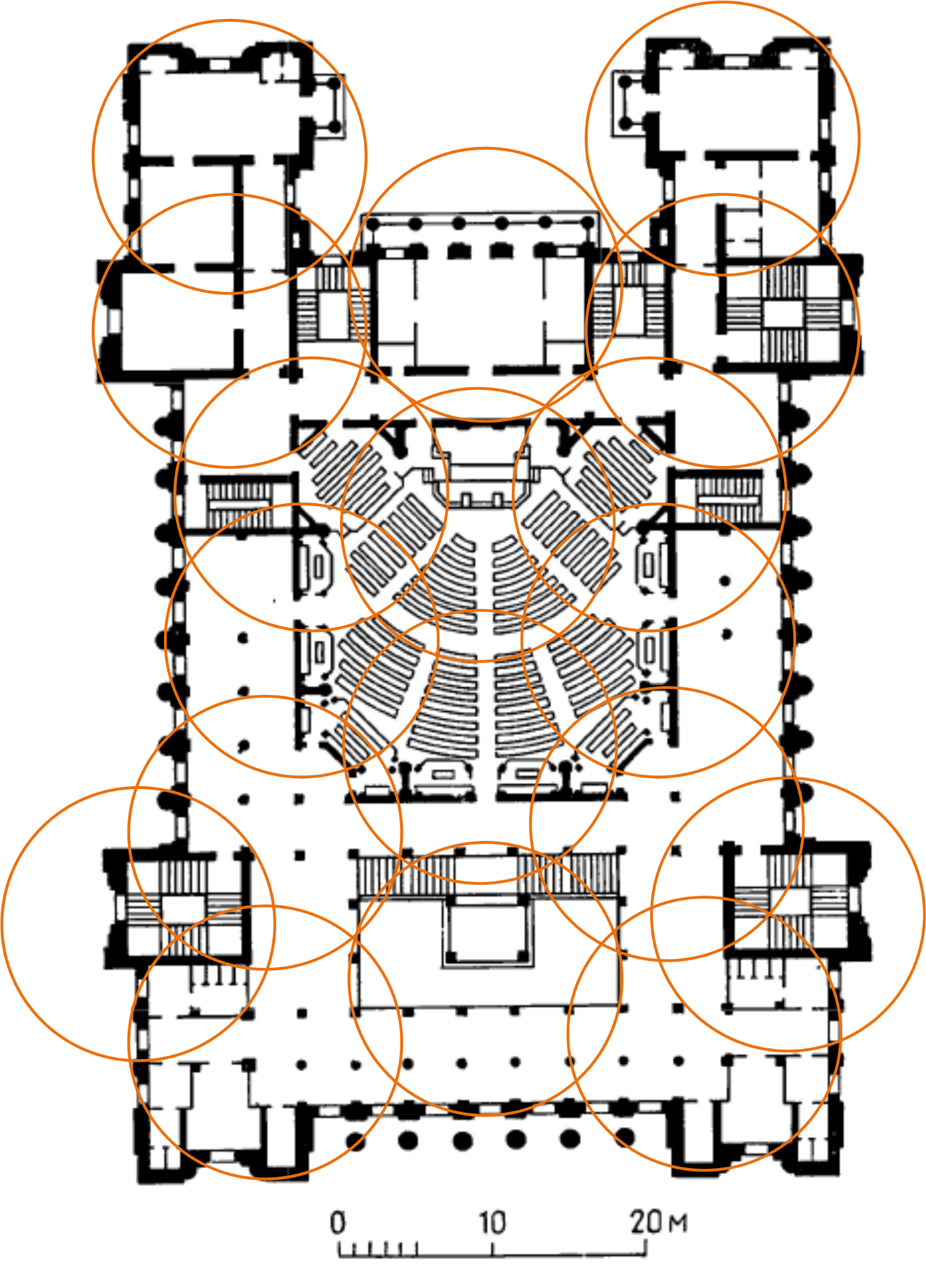

Рисунок 24 Расстановка ТД Филиала в Нефтеюганск
Радио обследование беспроводной сети

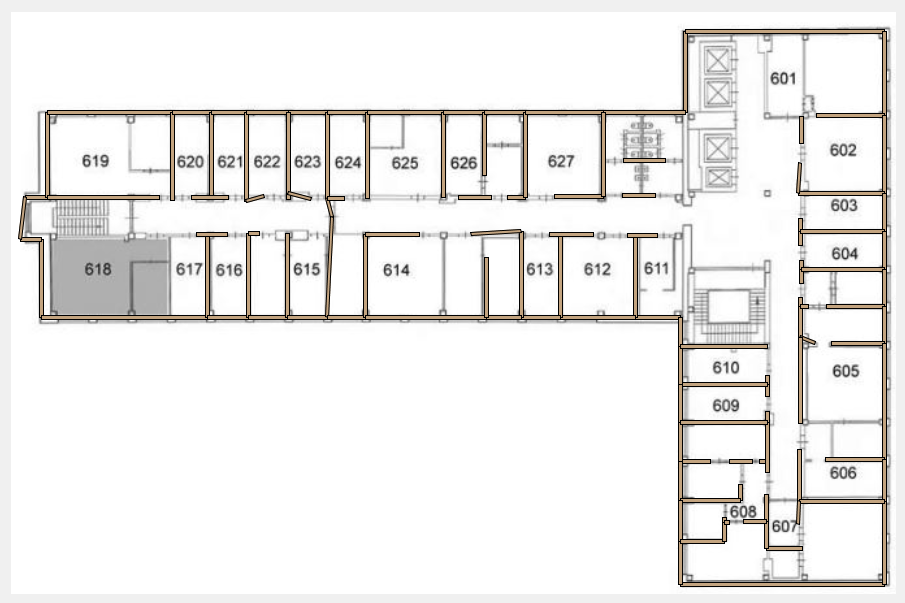

Рисунок 25 План офиса филиала Санкт-Петербург в программе.

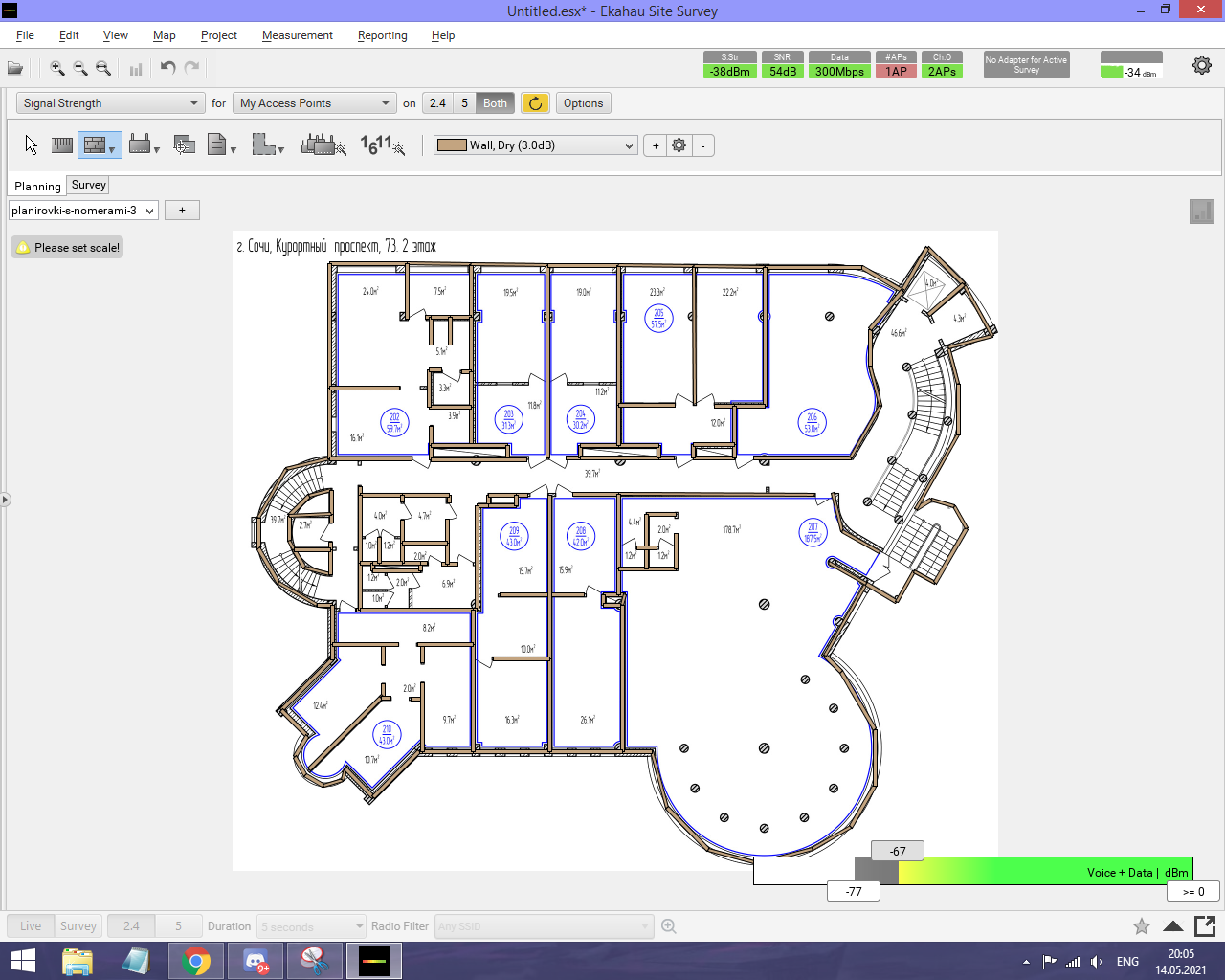

Рисунок 26 Радиообследование с использованием ПО Ekahau Site Survey
Рисунок 27 План офиса филиала Москва в программе.
Рисунок 28 Радиообследование с использованием ПО Ekahau Site Survey
Рисунок 29 План офиса филиала Нефтеюганск в программе
Заключение
В ходе выполнения курсовой работы был разработан дизайн корпоративной сети центрального офиса и филиалов:
A. Изображена структурная схема корпоративной сети головного офиса и филиалов;
B. Пояснено назначение всех функциональных узлов сети;
C. Рассчитано количество точек доступа (ТД) для центрального офиса и каждого филиала;
D. Проведены все необходимые настройки в соответствии с ограничениями, представленными IT-департаментом;
E. Обоснован выбор того или иного оборудования (с технической точки зрения) для каждого узла.
Санкт-Петербург
2021
