Материал: МВ ЗІЗОД 17-18

Незважаючи на зовнішню схожість конструкції і призначення виробів їх технічні характеристики кардинально відрізняються.

В даний час промисловість не випускає коробок для промислових протигазів старого зразка.

Фильтри для противогазу за Стандартом E14387 (читать EN-14387 рос, EN-14387 укр.) маркуються наступним чином:

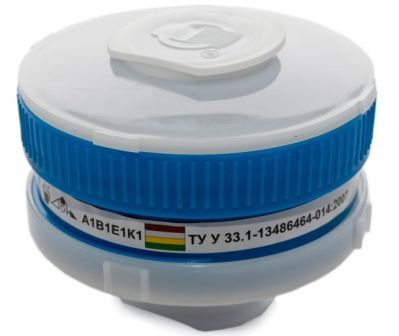

1.Маркування на фільтрах протигазових розпочинається написом типу "Бриз-3001"; "ИЗОД", "ФК(Г)-5М(Б),  "ДОТ-320(600)", "ДОН" и т. д.

 Ці написи є внутрішнім заводським маркуванням( заводські ТУ) і інформації про захисні властивості не несуть і визначають завод-виробник. В окремих випадках можна визначити приблизні розміри виробу (М – мала, В- велика, К – фільтри комбіновані, Г – фільтри протигазові).

2. Потім іде за стандартом EN 141. Вона представляє собою сполучення букв латинського алфавіту і цифр типу A2B3E3P3, А1В1E1P2, А2AXP3.

Це маркування фільтрів для протигазу, яке відповідає Українським, Російським і Європейським Стандартам.

Це маркування точно визначає від яких типів газів ( від аерозолів якої дисперсності)) при яких концентраціях і потягом якого часу може захищати даний виріб. 3. Крім напису їх розпізнавальною ознакою служать наклеєні на бокових поверхнях фільтрів смужки різних кольорів ( кожній букві відповідає свій ідентифікаційний колір, таблиця 2 ).

4. Клас фільтра об означається цифрами:

- класс1 – фільтри низької ефективності; - клас 2 - фільтри середньої ефективності; - клас 3 – фільтри високої ефективності.

Таблиця 2. Марки фільтрів для протигазів

Типи фільтрів до протигазів

Фільтри можуть мати як один тип шкідливих речовин, так і декілька, практично в будь-якій комбінації.

Таблиця 3. Класи ефективності фільтрів протигазів

Приклад напису на фільтрі для протигазу: ДОТ 460 A2B2E2АХ:

ДОТ 460 - фільтр для протигаза  заводу «Сорбент». Ця напис є внутрішнім заводським маркуванням і не несе інформації про захисні якості фільтра.

А – захист від органічних газів і парів газы и пары з температурою кипіння більше 65⁰С; на фільтрі коричнева смуга;

2 – клас захисту 2;

В – захист від неорганічних газів; на фільтрі сіра смуга;

2 – клас захисту 2;

Е - захист від кислих газів ; на фільтрі жовта смуга;

2 – клас захисту 2;

АХ – захист від органічних парів з температурою кипіння менше 65°С.

3. Практична частина

3.1. Вивчення методики визначення розмірів зізод

ЗІЗОД виготовляються різних розмірів для більш точного їх прилягання до голови й обличчя. До них належать фільтрувальні патронні респіратори і протигази, а також шлангові дихальні апарати з лицьовими частинами у вигляді шолома-маски або панорамної маски.

Респіратори типу «фільтрувальна півмаска» є безрозмірними і підбираються тільки примірянням або приладнанням.

Якщо відповідний тип ЗІЗОД не забезпечує необхідного прилягання до обличчя, то цей розмір або тип ЗІЗОД не повинен застосовуватися.

Підбір розмірів лицьових частин патронних респіраторів і протигазів проводять індивідуально на підставі результатів вимірів голови .

А) Визначення розміру респіраторів патронного типу

Півмаски до даних респіраторів виготовляють 3-х розмірів: 1,2,3.

Розмір півмаски респіраторів вибирають по відстані h між

найбільшим заглибленням перенісся і самої низької точки підборіддя

При висоті обличчя h до 109 мм – маска 1-го розміру, якщо висота обличчя в межах 109-119мм – 2-го розміру, а при висоті обличчя більше 119мм – 3-го розміру.

Для перевірки правильності вибраного розміру респіратора необхідно:

- надіти респіратор;

- зробити глибокий вдих;

- закрити рукою вдихальний клапан,

- зробити різкий видих,

- зробити висновок: якщо півмаска роздувається і повітря не виходить із півмаски, то розмір респіратора підібрано правильно.

Б) Визначення розміру шолом-маски ШМП

Шолом-маски виготовляють 5-ти розмірів: 0,1,2,3,4 ( наявність букви «У» означає - «утоншена»).

Визначити розмір шолом-маски ШМП можна по результатам вимірювання голови: голову вимірюють по колу через підборіддя , по щоках і через вершину голови.

Таблиця 4. Розміри маски ШМП

Правильно надіти шолом-маску протигаза ШМП потрібно наступним чином. Потрібно взяти маску двома руками за підборідочну частину так, щоб великі пальці були ззовні , а решта – всередині шолом-маски. Після цього надівати маску протигазу починаючи з підборіддя і закінчуючи потилочною частиною. Перевірити й відкоригувати правильність розташування

скла для очей, убрати перекоси і складки гуми. Правильно надіта маска не повинна викликати серйозного дискомфорту.

2. Вибір типу зізод в залежності від умов праці (умови задає викладач)

ЗІЗОД вибирають за об'ємною часткою кисню, складом і концентрацією забруднювальних речовин у повітрі робочої зони.

Для належного вибору оцінюють об'ємну частку кисню у повітрі робочої зони. Це дає змогу обґрунтовано вибрати тип ЗІЗОД.

Фільтрувальні ЗІЗОД застосовують при об'ємній частці кисню у повітрі робочої зони не менше ніж 17% і при обмеженому та відомому складі шкідливих домішок. При об'ємній частці кисню до 17%, при роботах у важкодоступних місцях обмеженого об'єму (у цистернах, колодязях, підвалах, трубопроводах і т.п.) застосовують ізолювальні ЗІЗОД.

Фільтрувальні ЗІЗОД не застосовують також, якщо склад шкідливих речовин у повітрі і їх концентрація невідомі, а також коли паро- чи газоподібна шкідлива речовина не має яскраво виявлених ідентифікаційних властивостей, таких як смак або запах. У цих випадках також застосовують ізолювальні ЗІЗОД.

Вибирають тип ЗІЗОД за призначенням, для чого проводять ідентифікацію шкідливої речовини, а також складають відомості про її концентрацію в повітрі робочої зони на базі санітарно - гігієнічних досліджень: у вигляді аерозолю (пилу, диму, туману) застосовують протипилові (протиаерозольні) ЗІЗОД; якщо у вигляді газу або пари - застосовуються протигазові ЗІЗОД; якщо присутні газ (пара) і аерозоль одночасно застосовують газопилозахисні ЗІЗОД.

Хімічний склад газоподібних речовин обумовлює марку (тип) протигазового або комбінованого фільтра (патрона або коробки).

Маркування та призначення протигазових фільтрів до промислових протигазів наведено в табл. 2.

Таблиця 5. Результати вибору ЗІЗОД

Одержати завдання у викладача, в якому будуть вказані дані по 6-ти пунктам. Студенту потрібно підібрати тип і марку ЗІЗОД. Записати у звіт до таблиці (пункт 7) результат роботи
