МІНІСТЕРСТВО АГРАРНОЇ ПОЛІТИКИ УКРАЇНИ

ОДЕСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ

Кафедра механізації і автоматизації с.г. виробництва

МЕТОДИЧНІ ВКАЗІВКИ

до практичного заняття

«ДОСЛІДЖЕННЯ ЗАХИСНИХ ВЛАСТИВОСТЕЙ ЗІЗОД ЗАЛЕЖНО

ВІД УМОВ ПРАЦІ. РОЗРАХУНОК ПОТРЕБИ ЗІЗОД»

з дисципліни « БЕЗПЕКА ЖИТТЄДІЯЛЬНОСТІ ТА

ОСНОВИ ОХОРОНИ ПРАЦІ »

розділу «ОСНОВИ ОХОРОНИ ПРАЦІ »

для підготовки фахівців ступеня «бакалавр»

зі всіх спеціальностей

Розробник:

кандидат технічних наук,

доцент Сакун М.М.,

Рекомендовано до видання рішенням методичної комісії інженерного факультету ОДАУ.

Протокол № від

« » 2017

Одеса – 2017

Методичні вказівки розробив: кандидат технічних наук, доцент Сакун М.М

Рецензент: декан інженерного факультету, кандидат економічних наук, доцент В.А. Фоменко.

Методичні вказівки призначені для використання студентами освітньо-кваліфікаційного рівня «бакалавр» під час підготовки до практичних занять і на практичних заняттях .

У методичних вказівках сформульована мета заняття, методичне забезпечення заняття, план проведення заняття, методичні рекомендації студентам щодо підготовки до заняття, теоретична частина з матеріалом, який не ввійшов до теоретичних розділів, практична частина з поясненням практичних дій студентами, питання, які мають бути у звіті за заняття, контрольні питання, які задаються студентам при захисті звіту.

ЗМІСТ

ДОСЛІДЖЕННЯ ЗАХИСНИХ ВЛАСТИВОСТЕЙ ЗІЗОД ЗАЛЕЖНО ВІД УМОВ ПРАЦІ. РОЗРАХУНОК ПОТРЕБИ ЗІЗОД

Мета заняття …………………………………………………………………. 4

Прилади й устаткування…………………………………………………… 4

План проведення заняття………………………………………………… 4

Методичні рекомендації студентам щодо підготовки до заняття……... 4

1. Опитування студентів по матеріалу заняття. Питання для опитування.. 5

2. ТЕОРЕТИЧНА ЧАСТИНА……………………………………………………. 5

2.1. Загальні відомості……………………………………………………… 5

2.1.1. Класифікація ЗІЗОД за принципом дії……………………………. 5

2.1.2. Класифікація ЗІЗОД за призначенням…………………………… 6

2.1.3. Класифікація ЗІЗОД за конструктивними особливостями……… 6

2.2. Респіратори типу «фільтрувальна маска»………………… …… 7

2.3. Респіратори патронного типу…………………………………….. .. 11

2.3.1. Протипилові респіратори патронного типу …………………… 10

2. Протигазові та універсальні респіратори …………………….. 12

2.4. Фільтрувальні протигази………………………………………… 14

2. ПРАКТИЧНА ЧАСТИНА ……………………………………………. 19

3.1. Вивчення методики визначення розмірів ЗІЗОД………………… 19

2. Вибір типу ЗІЗОД в залежності від умов праці …………………. 21

3. Вивчення методики розрахунку потреби ЗІЗОД………………… 22

4. Рішення задач по розрахунку потреби ЗІЗОД для бригади……. 23

3. Оформлення звіту …………………………………………………….. 24

4. Захист звіту……………………………………………………………. 24

Література……………………………………………………………. 24

ПРАКТИЧНЕ ЗАНЯТТЯ: ДОСЛІДЖЕННЯ ЗАХИСНИХ ВЛАСТИВОСТЕЙ ЗІЗОД ЗАЛЕЖНО ВІД УМОВ ПРАЦІ. РОЗРАХУНОК ПОТРЕБИ ЗІЗОД

Мета заняття: вивчити призначення, будову, типи, порядок підбору та перевірки засобів індивідуального захисту органів дихання (ЗІЗОД), методику визначення їх типу та потреби для роботи в певних умовах.

Прилади й устаткування: зразки респіраторів і протигазів, стенд «ЗІЗОД», плакати з ЗІЗОД (слайди, ТЗН), сантиметр, лінійка, вата, оцет.

План проведення заняття

1. Опитування студентів по матеріалу заняття.

2. Теоретичної частини заняття : студенти поглиблено вивчають типи та будову ЗІЗОД, порядок їх маркування, оформлюють звіт.

3. Практична частина :

3.1. Вивчення методики визначення розмірів ЗІЗОД;

3.2. Вибір типу ЗІЗОД в залежності від умов праці (умови задає викладач);

3.3. Вивчення методики розрахунку потреби ЗІЗОД;

3.4. Рішення задач по розрахунку потреби ЗІЗОД для бригади.

4. Оформлення звіту за заняття.

5. Захист звіту.

6. Підведення підсумків заняття.

Методичні рекомендації студентам щодо підготовки до заняття

При підготовці до заняття студентам потрібно вивчити матеріал теоретичної частини до даного заняття п.2.1, 2.2, 2.3, 2.4 та законспектувати основні положення.

Хід заняття

1. Опитування студентів по матеріалу заняття

Питання для опитування

1. На які групи по принципу дії поділяють ЗІЗОД?

2. У якому випадку застосовують фільтруючі ЗІЗОД?

3. У якому випадку застосовують ізолюючі ЗІЗОД?

4. Як поділяються респіратори по призначенню?

5. Як поділяються респіратори по конструктивному виконанню?

6. Дати характеристику протипилових респіраторів.

7. Дати характеристику протигазових респіраторів.

8. Призначення патронів протигазових респіраторів.

2. Теоретична частина

2.1. Загальні відомості

Державний комітет України з промислової безпеки, охорони праці та гірничого нагляду наказом №3328 від 12.2007 р. затвердив «Правила вибору та застосування засобів індивідуального захисту органів дихання». Згідно з ПРАВИЛАМИ започатковано виготовлення, поряд із старими зразками, ЗІЗОД за Європейськими стандартами.

2.1.1. Класифікація зізод за принципом дії

За принципом дії ЗІЗОД поділяються залежно від способу забезпечення захисту на фільтрувальні та ізолювальні .

Фільтрувальні ЗІЗОД - пристрої, які очищують повітря, яке вдихається, від шкідливих речовин за допомогою фільтрів, що входять у конструкцію ЗІЗОД і містять поглинальні чи фільтрувальні матеріали. До таких пристроїв залежно від конструктивних особливостей належать промислові респіратори та протигази. Фільтрувальні ЗІЗОД за умов, при яких вони можуть бути використані, повинні забезпечувати очищення повітря, що вдихається, до концентрацій шкідливих речовин, які не перевищують норми.

Фільтрувальні ЗІЗОД застосовують в умовах відомого складу та концентрації шкідливих речовин. Вони використовуються тільки при достатній кількості кисню в повітрі робочої зони (не менше ніж 17% за об'ємом). Їх не можна застосовувати при роботах у важкодоступних та погано провітрюваних приміщеннях малого об'єму: цистернах, колодязях, трубопроводах тощо.

Ізолювальні ЗІЗОД - такі, за допомогою яких органи дихання людини ізолюють від повітря робочої зони, а повітря для дихання надходить із зони, де повітря для дихання відповідає санітарним нормам (шлангові), або з джерела дихальної суміші, що є складовою частиною ЗІЗОД (автономні). Вони мають систему подавання чистого повітря або кисню з незабрудненого джерела.

Ізолювальні ЗІЗОД застосовують у разі недостатньої об'ємної частки кисню (при роботах у замкнутому просторі та важкодоступних приміщеннях малого об'єму), у випадках невідомого складу або концентрації шкідливих речовин і/або коли потрібний вищий ступінь захисту, ніж можуть забезпечити фільтрувальні ЗІЗОД. До них відносяться шлангові протигази (ПШ -1, ПШ -2) і автономні дихальні апарати (ІП-46).

2.1.2. Класифікація зізод за призначенням

За призначенням фільтрувальні ЗІЗОД ділять на:

- протипилові (протиаерозольні) - для захисту від різних аерозолів (дим, тумани, пил) шкідливих речовин;

- протигазові (газозахисні) - для захисту від газів і парів шкідливих речовин;

- газопилозахисні (протигазоаерозольні) - для захисту одночасно від газів, парів і аерозолів шкідливих речовин.

Фільтри у фільтрувальних ЗІЗОД повинні забезпечувати за технічними характеристиками захист від аерозолів (протиаерозольні фільтри), газів/парів (протигазові фільтри) або одночасний захист від аерозолів і газів/парів (комбіновані фільтри).

Протигазові й комбіновані фільтри ЗІЗОД поділяють на марки (або типи), призначені для захисту від певних груп газів і парів.

2.1.3. Класифікація зізод за конструктивними особливостями

Фільтрувальні ЗІЗОД складаються з двох основних конструктивних частин: пристрою, що забезпечує очищення повітря, яке вдихається (фільтр) і лицьової частини, що підводить чисте повітря до органів дихання.

За конструктивним оформленням усі фільтрувальні ЗІЗОД поділяються на два типи:

- фільтрувальні півмаски, у яких фільтрувальний елемент (ФЕ ) одночасно є лицьовою частиною;

- патронні, що мають відокремлену лицьову частину і ФЕ.

Кожний із цих типів ЗІЗОД за характером вентилювання підмаскового простору поділяється на :

- безклапанні (респіратори), коли повітря, яке вдихається та видихається, проходить крізь ФЕ;

- клапанні, у яких повітря, яке вдихається та видихається, рухається різними шляхами завдяки системі клапанів вдиху та видиху. Клапанні респіратори відрізняються один від одного кількістю і розташуванням клапанів на півмасці.

Клапан видоху зменшує накопичення тепла і вологи в підмасковому просторі.

2.2. Респіратори типу

«ФІЛЬТРУВАЛЬНА МАСКА»

Респіратори типу «фільтрувальна маска» - це легка півмаска, призначена для одноразового використання і виготовлена з фільтрувального матеріалу. Для кріплення на обличчі призначений головний гарнітур (гумовотканинні або тканинні стрічки, які прикріплені до півмаски).

Для виключення підсмоктування у ділянці перенісся призначений носовий затискач. Деякі моделі цього типу забезпечені клапаном видиху.

На даний час ще використовуються респіратори старого зразку (Лепесток -200, У2 – К).

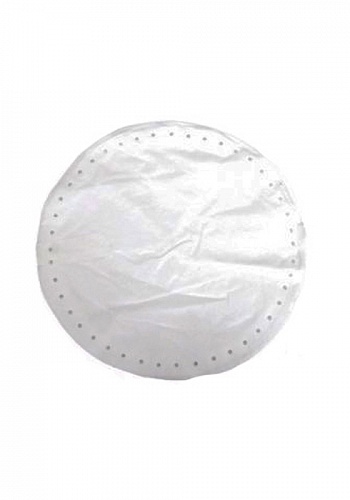

Респіратор ШБ-1 Лепесток-200

Респіратор Лепесток -200 використовується для захисту органів дихання від різних від аерозолів при наявності кисню в повітрі робочої зони не менше 17% за об’ємом.

Респіратор Лепесток -200 має вид кола. Щільне прилягання до обличчя в робочому стані досягається за допомогою гумового шнура, протягнутого по периметру круга, і носового затискача.

• Застосовується при концентраціях аерозолів у повітрі не більше 100мг/м куб.

• Ефективність очищення повітря від пилу 99,9%.

• Середній строк служби респіратора від 1 до 6 змін.

Респіратор не захищає від газів і парів шкідливих речовин, аерозолів органічних розбавників, а також не рекомендується для захисту від пилу високотоксичних і речовин, які легко загоряються (нафталін, йод).

Респіратор У2-К

• Респіратор У-2К призначений для індивідуального захисту органів дихання людини від різних видів пилу і аерозолів при концентраціях не більше 100мг/м куб.

Респіратор не захищає від газів і не застосовується при наявності кисню в повітрі робочої зони не менше 17% за об’ємом (колодязях, підвалах, цистернах).

При застосуванні респіраторів типу «фільтрувальна півмаска» у таких умовах строк придатності становить одну робочу зміну (6-8 годин), крім випадків, коли документами виробника встановлено інший строк. Ознакою виходу з ладу цих респіраторів є відчуття користувачем дискомфорту через збільшення опору диханню, підвищення температури та вологості в підмасковому просторі. Використання цих засобів має разовий характер.

Ознаками несправності респіраторів «фільтрувальна півмаска» є також механічне ушкодження, відрив елементів головного гарнітура, порушення герметичності клапана видиху.

При застосуванні в умовах низької запиленості (до 50 мг/куб.м) для захисту від аерозолів шкідливих речовин низької токсичності дозволяється повторне використання респіраторів, крім випадків, коли документами виробника встановлено інше. У цьому разі проводиться регенерація струшуванням у процесі роботи і між змінами.
