Материал: МВ ЗІЗОД 17-18

В даний час виготовляються респіратори нових зразків (згідно Європейських стандартів)

Виробники застосовують своє маркування ЗІЗОД згідно зі своїми нормативними актами.

Для прикладу наводимо респіратори торгівельно-промислової групи «Стандарт» (Україна).

Виробництво респіраторів здійснюється згідно з Європейськими стандартами (ЕN 149:2001) і українського варіанту ДСТУ ЕN 149:2003.

На даний час виготовляються дві серії респіраторів:

1. Респіратор ПП Лепесток з клапаном і без, ДСТУ ЕN 149:2003, клас захисту : 1,2,3;

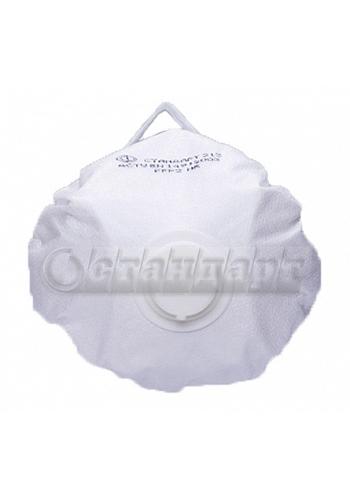

2. Фільтруюча півмаска Стандарт з клапаном і без, ДСТУ ЕN 149:2003, клас захисту : 1,2,3.

Структура позначання респіратора в документації: Стандарт 2 0 3 дсту en 149:2003 ffp2 nr

1 2 3 4 5 6 7

1 – тип респіратора (можливо Стандарт, або ПП Лепесток).

2 – позначення класу захисту (можливі 1, 2, 3).

3 – наявність клапану видиху (0 – без клапана, 1 – з клапаном).

4 – вид фіксації (1 – стрічка, 2 – стрічка з пряжкою, 3 – еластичний шнур).

5 – ДСТУ EN – норматив,згідно з яким виготовлено респіратор.

6 – маркування ступеня захисту - FFP (Filtering Face Protection) (можливі

FFP1, FFP2, FFP3).

7 – NR – одноразовогозастосування.

Коротко про респіратори

Респіратори одноразового використання, призначені для індивідуального захисту органів дихання від шкідливих аерозолів (пилу, туману, диму)

при наявності кисню в повітрі робочої зони не менше 17% за об’ємом.

Область застосування:

• не більше 4 ГДК для виробу 1-го класу захисту (FFP1)

• не більше 12 ГДК для виробу 2-го класу захисту (FFP2)

• не більше 50 ГДК для виробу 3-го класу захисту (FFP3)

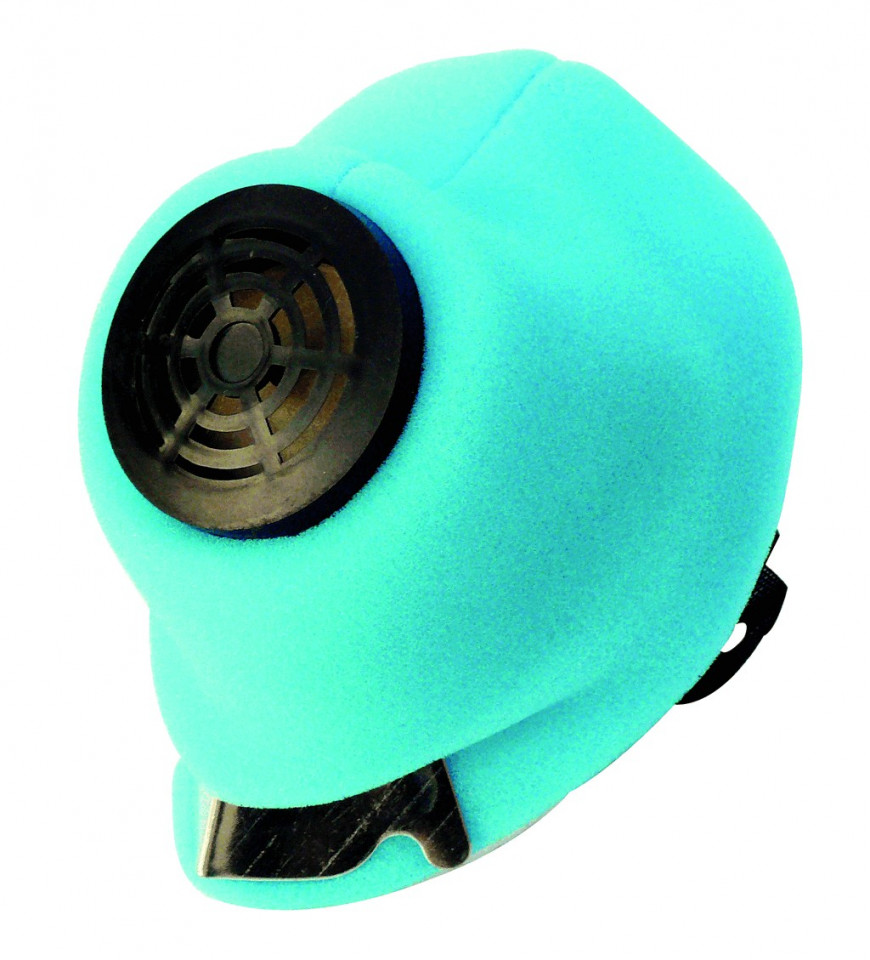

ПП Лепесток 201- другий клас захисту, без клапана, вид фіксації – еластичний шнур.

ПП Лепесток 211 - другий клас захисту, з клапаном, вид фіксації – еластичний шнур.

ПП – протипилова півмаска.

3. Респіратори патронного типу

Усі респіратори патронного типу є клапанними, мають гумову півмаску і фільтруючі патрони. До них відносяться протипилові, протигазові ті універсальні респіратори.

2.3.1. Протипилові респіратори патронного типу (приклади)

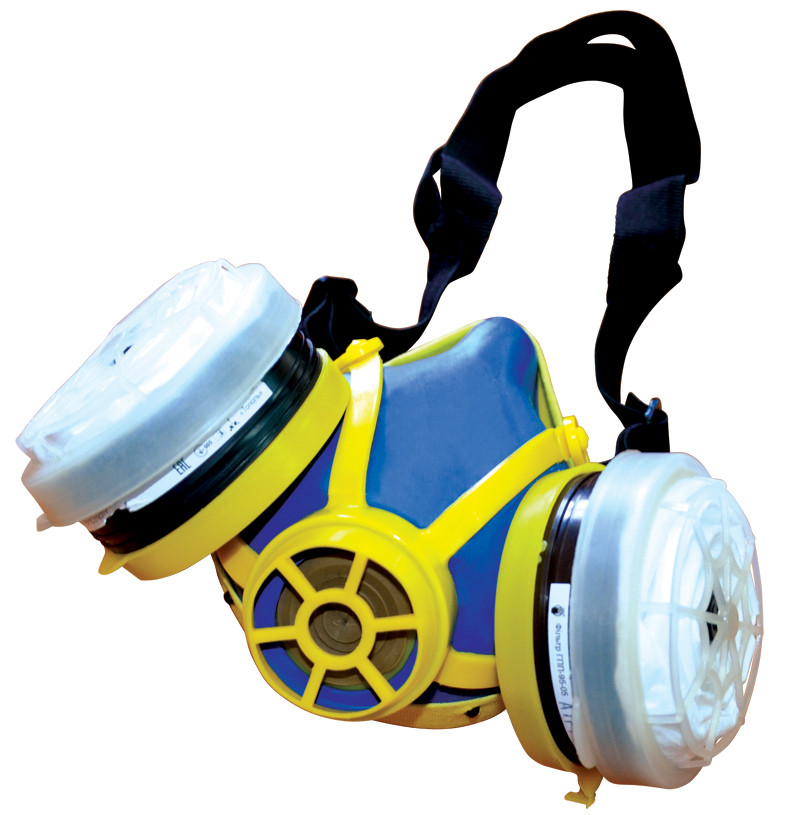

Півмаска РПА-ДЕ  - 2-го класу захисту, багаторазового використання. Забезпечує високий ступінь захисту від твердих і рідинних аерозолів.

Головний гарнітур з маскою з’єднується за допомогою поліпропіленової застібки. Еластичне кріплення на голові забезпечує суміщення з іншими засобами захисту: з окулярами, лицьовими щитками, касками.

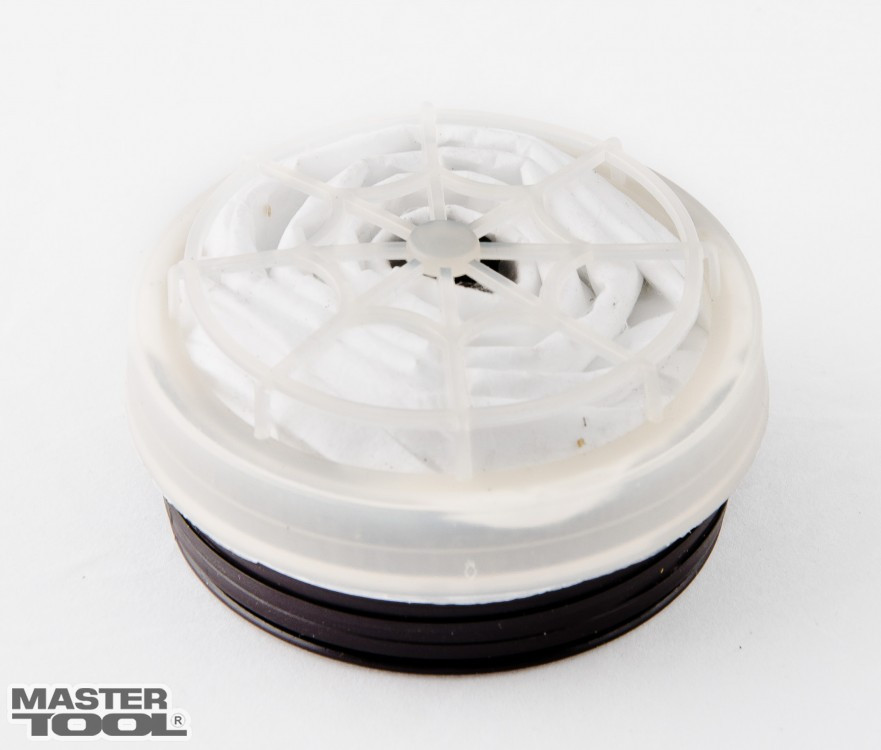

До півмаски за допомогою різьбового кріплення приєднуються два фільтри – протиаерозольні або протигазові або комбіновані.

Клапани вдиху: 2 клапани вдиху розташовані по ходу вдихає мого повітря за фільтрами. Клапан видиху виключає пропуск повітря при вдиханні. D – фільтри пройшли додатковий тест на проникнення доломітового пилу та здатні протягом тривалого періоду забезпечувати низький опір диханню.

Півмаску РПА-ДЕ  можна застосовувати при тривалому виконанні робіт середньої важкості та важких робіт з запиленістю повітря робочої зони від 300мг/м куб. до 1000 мг/м куб., а також особливо важких робіт з запиленістю повітря робочої зони від до 1000 мг/м куб. Півмаску РПА-ДЕ  розрахована на застосування при наявності кисню в повітрі робочої зони не менше 17% за об’ємом.

Розмір півмаски – 2-й,3-й.

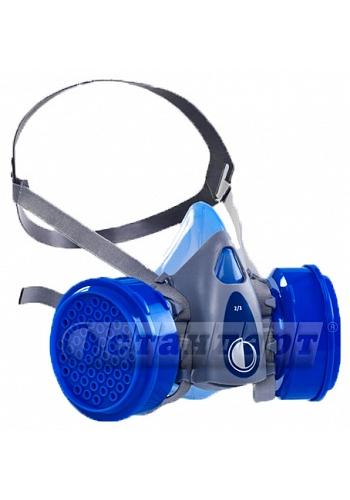

2. Протигазові та універсальні респіратори (приклади)

Протигазові респіратори за конструкцією відносяться до патронного типу.

3. Фільтрувальні протигази

Промислові протигази складаються з лицьової частини (панорамної маски або шолом-маски), забезпеченої клапанами вдиху і видиху, та відокремлених протигазових або скомбінованих фільтрів (коробок різних габаритів), які приєднуються до неї безпосередньо або за допомогою дихального шланга. Панорамна маска або шолом-маска слугує не тільки для підведення очищеного повітря до органів дихання, але і для захисту очей і шкіри обличчя від впливу шкідливих речовин.

В даний час найчастіше використовуються маска ШМП та панорамна маска ППМ-88 (ПМ-88).

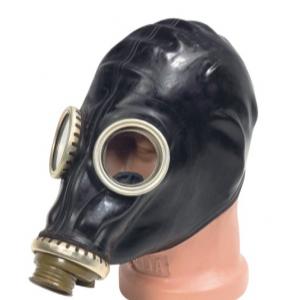

Маска ШМП застосовується для захисту від сильнодіючих отруйних речовин обличчя, голови, органів дихання в комплекті з відповідними фільтрами. Вона повністю закриває голову.

Панорамна маска ппм-88 (пм-88) призначена для подачі очищеного повітря до органів дихання, а також для захисту осей і шкіри обличчя від шкідливих речовин.

Маска використовується у складі промислових фільтрувальних протигазів і ізолювальних шлангових протигазів ПШ.

Панорамна маска ППМ-88 (ПМ-88) складається із гумового корпуса з обтюратором, панорамного скла, переговорного пристрою, клапанної коробки, наголовника. Панорамне скло служить для полегшення людині в масці широко панорамного огляду. У масці є підмасочник, який перешкоджає запотіванню скла-корпуса і зменшує кількість вуглекислого газу у вдихаємому повітрі.

Наголовник служить для кріплення корпуса панорамної маски на голові людини. Наголовник складається із потилочної частини і п’яти лямок з пряжками.

Панорамна маска ППМ-88 (ПМ-88) випускається трьох розмірів.

Переваги та недоліки масок для протигазу

Шолом-маски протигазові

Переваги: Шолом-маска ШМП захищає від дії отруйних речовин і пилу не тільки органи дихання, очі і обличчя, але й голову. Вона має малу вагу (340 г.) і саму низьку вартість.

Недоліки: мала площа поля зору (42%) і відносно великий вміст СО₂ . Переговорний пристрій відсутній. Розміри маски суворо персоналізовані ( всього існує 5 розмірів), які для уникнення негативних наслідків необхідно підбирати по розміру голови з особливою ретельно. Внаслідок цього затрудняється варіант передачі шолом-маски від одного робітника другому.

Панорамні маски протигазові

   Переваги: Основна перевага протигазових панорамних масок - велика площа поля зору і можливість підгонки розміру маски за допомогою наголовних лямок. Всі маски мають переговорний пристрій. Самий розповсюджений тип панорамної маски це ППМ-88. Часто використовують ППМ-88 просто як маска від пилу.

Недоліки: Захист голови відсутній. Вага більше 500 г. Відносно велика вартість.

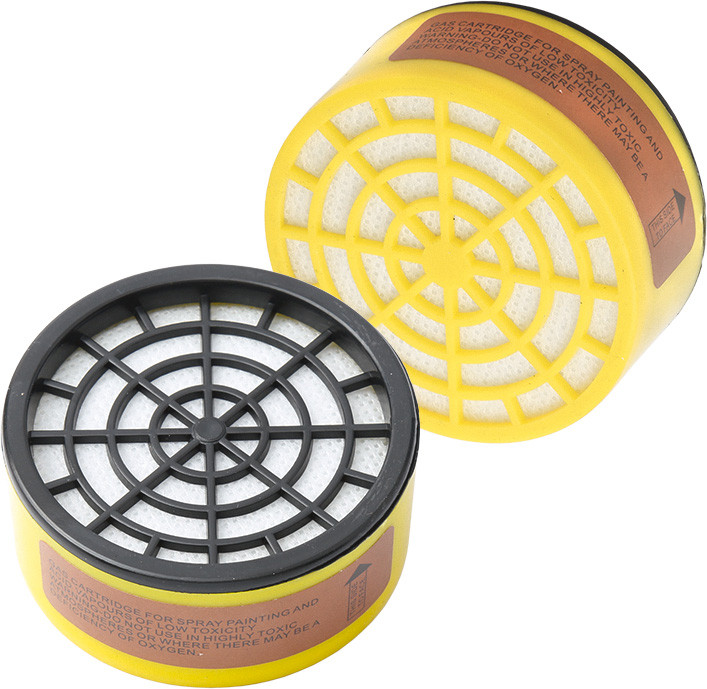

Фільтри протигазові (до протигазів)

Згідно ГОСТ12.4.193: «Фільтри (коробки) протигазові призначені для захисту від газів, які рекомендовані виробником». ГОСТ 12.4.193 був разроблений (гармонізований) під Європейский стандарт EN141.  Отже, типи газів, буквенно - цифрове маркування коробок протигазів у них однакові.

Назва «Фільтри протигазові» і «Коробки протигазові» формально ідентичні. Вони призначені для захисту від газів і парів ( а с аерозольним фільтром і від аерозолів). Вони формально відрізняються в тому, що «Коробки протигазові» - це стара (Радянська) назва, а «Фільтри протигазові» - нова (гармонізована з Європейською). Але голова різниця - «Коробки протигазові» випускаються по старому ГОСТ12.4.122-83, а «Фільтри протигазові» по новому ДСТУ ЕN-14387 укр.

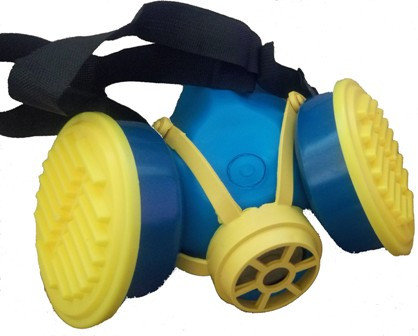

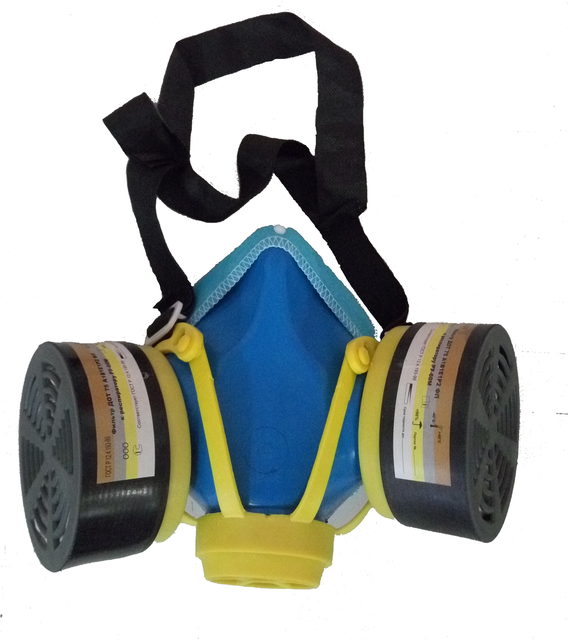

Респіратор РПГ-67 Респіратор РУ-60м

Респіратори старого зразку

Маркування нових фільтрів аналоггічне маркуванню фільтрів до протигазів (таблиця 2). Кольорові смуги на фільтрах і букви у назві фільтра несуть інформацію про певні гази, від яких вони захищають.
