Материал: Мониторинг лесной растительности по данным спутниковых снимков

Спутник был запущен 11 февраля 2013 г. при помощи ракеты-носителя Атлас-5 . Запуск произошел в 18:02 UTC, на комплексе SLC-3E, базы Ванденберг. Через 78,5 минут после запуска космический аппарат отделился от верхней ступени, завершив выход на орбиту.вышел на орбиту, близкую к орбите Landsat 7.

Первые изображения со спутника были получены 18 марта 2013 г.

После выключения Landsat 5 <https://ru.wikipedia.org/wiki/Landsat_5> в начале 2013 г., Landsat 7 остался единственным действующим спутником программы Landsat. Спутник Landsat 8 продолжает получение данных для программы, используя два набора инструментов, Operational Land Imager <https://ru.wikipedia.org/w/index.php?title=Operational_Land_Imager&action=edit&redlink=1> (OLI) и Thermal InfraRed Sensor <https://ru.wikipedia.org/w/index.php?title=Thermal_InfraRed_Sensor&action=edit&redlink=1> (TIRS). Первый набор получает изображения в 9 диапазонах видимого света и ближнего ИК, второй набор - в 2 диапазонах дальнего (теплового) ИК. Спутник рассчитан на срок активного существования в 5.25 лет, однако запас топлива позволяет использовать его до 10 лет.

Основные научные задачи Landsat 8:

Сбор и сохранение многоспектральных изображений среднего разрешения (30 м на точку) в течение не менее чем 5 лет;

Сохранение геометрии, калибровки, покрытия, спектральных характеристик, качества изображений и доступности данных на уровне, аналогичном предыдущим спутникам программы LandSat;

Бесплатное распространение изображений, полученных с помощью Landsat 8.

Landsat 8 получает изображения в видимом диапазоне волн, в ближнем ИК и в дальнем ИК, с разрешением снимков от 15 до 100 м на точку. Производится съемка суши и полярных регионов. В сутки снимается порядка 400 сцен (у предыдущего LandSat-7 было всего 250 сцен в день). Сенсоры OLI и TIRS имеют более высокое отношение сигнал-шум (SNR) и позволяют снимать до 12 бит на точку.

В качестве исходных данных использовались:

Снимки LANDSAT 5/TM за период до и после июля-августа 2010 г. (два покрытия всей территории Пермского края). Снимки LANDSAT 5/TM распространяются бесплатно через сервис [25]

Снимки SPOT-4 DIMAP (LEVEL 1A), принятые на станцию Унискан-24 в Пермском Государственном университете, за период с 9 мая по 5 сентября 2011 г. Исходные снимки уровня обработки LEVEL 1A имеют низкую точность привязки (300-350 м). Геометрическая коррекция снимков проведена на основе мозаики LANDSAT.

Архив тепловых аномалий (hotspots), детектированных со спутников TERRA и AQUA в течение 2010 г. Архив в формате шейп-файла был получен с сервиса FIRMS (Fire Information for Resource Management System), предоставляемого NASA.

Архивные открытые данные о лесных пожарах в Пермском крае, доступные через сайт Агентства по природопользованию Пермского края (далее - АПП ПК)[14]. Данные АПП ПК о зарегистрированных лесных пожарах на территории Пермского края формируются на основе информации, поступающей из лесничеств, от местного населения, а также от Авиалесоохраны. Их использование осложняется отсутствием координатной привязки. Данные за последний год доступны на сайте www.les.permkrai.ru. Всего, по данным АПП ПК, в 2010 году в Пермском крае был зафиксирован 421 лесной пожар на общей площади 25407 га[14].

Данные по пройденным огнем площадям на территорию Пермского края полученные Институтом Космических исследований РАН на основе спутниковых данных Terra/Aqua-MODIS за 2010 год [7]. Они имеют актуальность на лето 2011 г.

3.2 Обоснование выбора вегетационных индексов

Характерным признаком растительности и ее состояния является спектральная отражательная способность, отличающаяся большими различиями в отражении излучения разных длин волн. При дешифрировании данных спутниковой съемки используются значения яркостей в каналах и построенные на их основе индексы. Индексы отражают особенности преобразования солнечной энергии ландшафтных покровов; степень неравновесности поглощения энергии в разных зонах спектра - энтропия Кульбака; биологическую продуктивность - NDVI, TVI, RVI, gNDVI; содержание влаги в растительности - LMT, NDWI. Наиболее популярный и часто используемый вегетационный индекс - NDVI.

Индекс NDVI вычисляется по формуле (3).

= (NIR-RED)/(NIR+RED), формула (3)

где NIR - ближний инфракрасный канал, RED - красный.

Участки лесной растительности, пройденные пожарами, характеризуются пониженной спектральной яркостью в ближней инфракрасной зоне (далее по тексту - NIR). Это объясняется уменьшением содержания хлорофилла в вегетативных органах усыхающих деревьев. Также для гарей характерно повышение спектральной яркости в средней инфракрасной зоне (далее по тексту - SWIR). Оно, в свою очередь, объясняется уменьшением содержания влаги в листьях или хвое. В видимой зоне спектра для гарей характерна более высокая, чем у здоровой растительности, спектральная яркость. Это также объясняется уменьшением содержания хлорофилла, которое внешне проявляется в дефолиации и дехромации листьев при усыхании деревьев [1].- это разновременной индекс, наиболее точный для определения гарей. Он вычислется по формуле (4).

= SWVIpre - SWVIpost, формула (4)

где приставки pre- и post- означают предпожарное и послепожарное состояние соответственно. SWVI, в свою очередь, вычисляют по (5).

= (NIR-SWIR)/(NIR+SWIR), формула (5)

где SWIR - коротковолновый инфракрасный (5-й канал снимка LANDSAT 5-TM).

На перечисленных выше закономерностях основаны различные вегетационные индексы, а также комбинации каналов, позволяющие дешифрировать гари.

3.3 Оценка последствий лесных пожаров на примере пожаров в Пермском крае в 2010 году

Летом 2010 г. на Европейской территории России и в Пермском крае наблюдались катастрофические лесные пожары. По территории Пермского края были получены оценки пройденных пожарами площадей от Агентства по Природопользованию Пермского края, МЧС, ИКИ РАН и Гринпис России, значительно различающиеся между собой. Этим была обусловлена постановка первой задачи работы - создание векторного слоя гарей 2010 г. на территорию Пермского края, на основе космических снимков среднего (LANDSAT 5/TM) и высокого (SPOT-4) разрешения.

Вторая задача - оценка степени повреждения лесной растительности на участках, пройденных пожарами летом 2010 г. Оценка проведена по вегетационным индексам, данные полевых наблюдений не использовались.

Методика дешифрирования гарей включает следующие этапы:

Отбор снимков LANDSAT 5-TM за период до и после зафиксированных пожаров.

Расчет вегетационных индексов.

Также для всех пар снимков рассчитана степень изменения яркости в ближнем инфракрасном канале с помощью инструмента Change Detection (метод PCA).

Дешифрирование гарей проводилось по следующим признакам:

Гарь следует искать там, где зафиксированы скопления тепловых аномалий (горячих точек) по данным FIRMS.

При визуализации снимка LANDSAT 5-TM в RGB-синтезе каналов 7-4-2 гарь выделяется как красно-коричневая область на фоне сохранившейся растительности. Причем на снимке за период до пожаров она отсутствует.

Гарь выделяется как участок с положительными значениями индексов DNDVI и DSWVI, лежащими в диапазоне от 0,1 до 0,5, редко больше. Наиболее эффективно выделение гари по индексу DSWVI. Использование разностных индексов позволяет избежать включения в площади гарей участков местности, имеющих похожие спектральные характеристики (свежие рубки, горная тундра, каменистые россыпи).

На изображении, комбинированном из NIR каналов двух разновременных снимков, в RGB-синтезе 1-2-2, гарь выделяется ярко-красным цветом, поскольку спектральная яркость участка в NIR канале после пожара значительно ниже, чем до пожара.

Примеры использования дешифровочных признаков приведены ниже на рисунках 10 - 15

С использованием всех вышеперечисленных признаков проведено ручное оконтуривание гарей. Всего удалось выделить 46 гарей 2010 г. на общей площади 31959 га, что существенно больше, чем по данным АПП ПК. При этом площадь отдельных выделенных гарей составляет от 6 га до 4245 га. Выделено 20 крупных гарей площадью свыше 200 га, причем на них приходится более 90% всех выгоревших площадей, из них 7 гарей площадью более 1000 га.

Суммарная площадь выделенных гарей более чем на 7 тыс. га превышает площадь гарей, выделенных Гринпис России в 2010 году [6]. Такое расхождение объясняется тем, что в Гринпис России использовали снимки за период до завершения пожароопасного сезона.

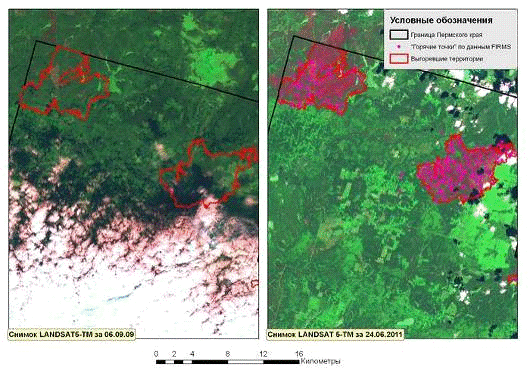

Рисунок 10 - Визуализация разновременных снимков LANDSAT 5-TM в синтезе каналов SWIR, NIR, GREEN (7-4-2). Пермский край, Гайнский район, Веслянское лесничество.

 <#"864835.files/image012.gif">

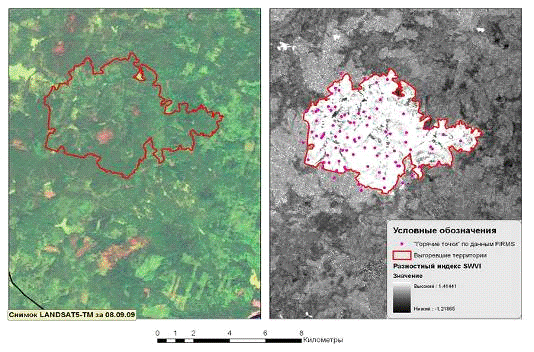

Рисунок 12 - Использование разностного вегетационного индекса DSWVI для разделения контуров гарей и свежих рубок. Индекс рассчитан по снимкам LANDSAT 5-TM за 2009 и 2011 гг.

 <#"864835.files/image014.gif"> <#"864835.files/image015.gif"> <http://wiki.gis-lab.info/w/%D0%A4%D0%B0%D0%B9%D0%BB:6.jpg>

Рисунок 15 - Оценка степени повреждения растительности на гари от пожара

По полученным данным рассчитана площадь выгоревших территорий по участковым лесничествам. Установлены даты действия пожаров, с которыми связаны выделенные гари. Также были сопоставлены площади гарей от крупных пожаров по нашим данным и по данным АПП ПК.

Таким образом, наши оценки площадей некоторых крупных пожаров значительно (в три раза и более) превышают оценки АПП ПК. В то же время по данным АПП ПК зафиксировано 23 крупных пожара (более 200 га), нами же выделено только 20 крупных гарей.

Для выборочной валидации контуров гарей использованы панхроматические и мультиспектральные снимки SPOT4, за вегетационный период 2011 г. Более высокое разрешение этих снимков позволяет определить контур гари с большей точностью. В то же время снимки SPOT4 за период до пожароопасного сезона у нас отсутствуют, что не позволяет использовать разностные вегетационные индексы. Валидация контуров гарей проведена методом визуального дешифрирования с использованием синтезов каналов nir-red-green и swir-nir-green, а также панхроматического канала высокого разрешения (10 м).

За вегетационный период 2011 г. территории, в наибольшей степени пострадавшие от пожаров (западная часть Гайнского района) ни разу не были покрыты качественными малооблачными снимками SPOT4. Поэтому валидацию контуров удалось провести только для 9 гарей, которые закрыты безоблачными фрагментами снимков.

Выборочная валидация позволяет оценить точность оконтуривания гарей. Полученные расхождения в оценке площади гарей по данным LANDSAT5-TM и SPOT4 составляют от 11 до 66 га. Относительная ошибка оценки площади минимальна для наиболее крупных гарей (ошибка не более 5%). Для гарей площадью менее 100 га ошибка оценки площади может достигать 25% и более. Пример валидации контуров гари по данным SPOT4 приведен на рисунке 5

Выделенные крупные гари являются сложными объектами, включающими в себя различные типы местности - лесные и нелесные (криволесье, горная тундра) земли, относительно свежие рубки, фрагменты болот, долины рек. В пределах контуров гарей значительную площадь занимают участки растительности, относительно слабо пострадавшие от огня (сохранившие достаточно высокую спектральную яркость в NIR канале). К ним относятся, прежде всего, фрагменты болот, долины малых рек и участки, поврежденные низовым пожаром малой интенсивности. Для их выделения необходима оценка степени повреждения растительности в пределах выделенных гарей. Она может быть реализована с применением вегетационных индексов и методов классификации изображений.

Оценка степени повреждения растительности на всех крупных гарях (площадью более 200 га) была проведена по методике, предложенной в работе ) [18]. Ориентировочная переклассификация значений NDVI (после пожара) в степень повреждения растительности приведена в таблице 3. Для более корректной переклассификации необходимо проведение полевых обследований выгоревших участков с целью получения калибровочной зависимости NDVI и других вегетационных индексов (SWVI, dSWVI) от степени повреждения древостоя пожаром.

После переклассификации были рассчитаны площади выделенных классов для каждой крупной гари. Результаты, суммированные по всем крупным гарям площадью более 200 га, приведены в таблице 2. Пример результата переклассификации для гари от пожара № 247 (нумерация АПП ПК) приведен на рисунке 6.

Таблица 2. Перевод NDVI в степень повреждения растительности

К классу неповрежденной или восстанавливающейся растительности были отнесены 13797 га площади крупных гарей, то есть почти половина всей площади. Часть этой территории (прежде всего болота) по-видимому, вообще не была пройдена пожарами, но оказалась полностью окружена выгоревшими участками. Другие фрагменты, несомненно, пострадали от огня, на что указывают высокие значения разностного индекса DSWVI (0,15-0,2). Но скорее всего это были низовые пожары небольшой интенсивности. Участки, относящиеся к 2, 3 и 4 классу повреждения, вероятно, были пройдены верховыми пожарами и требуют лесовосстановительных мероприятий. На ряде участков облачность, попадающая в границы гарей, сделала невозможной корректную классификацию. Так как NDVI облаков и из теней незначительно ниже NDVI гари, в отдельных случаях применялось маскирование облаков и теней. Для маскирования облаков мы использовали 1-й канал LANDSAT, для маскирования теней - 5-й канал.

Анализ значений разностных индексов показал, что в пределах площади гарей они имеют, как правило, положительные значения, в диапазоне от 0,1 до 0,5. Максимальные значения DNDVI (0,45-0,55) характерны для участков выгоревших мелколиственных лесов на старых вырубках. В отдельных случаях индекс DNDVI в пределах гари имеет отрицательные значения, что связано с наличием облаков или теней в пределах контура гари на снимке, сделанном до пожара. Индекс DSWVI лучше выделяет гари, чем DNDVI, поскольку характеризуется большей устойчивостью. На территориях с неповрежденной растительностью его значения обычно близки к нулю, при условии отсутствия сезонных различий в состоянии растительности. Поэтому легко выделить все участки, где произошли значительные изменения растительного покрова (гари, свежие рубки, ветровалы). Участки с максимальными значениями DSWVI (0,4-0,6) в пределах гари визуально дешифрируются как наиболее поврежденные пожаром.

Таким образом, в результате работы создан векторный слой гарей 2011 г. в Пермском крае, выполнено сопоставление площадей крупных пожаров, полученных по ДДЗЗ и по данным АПП ПК. Проведена оценка степени повреждения растительности на крупных гарях.

ЗАКЛЮЧЕНИЕ

В ходе проведенной работы был проведен анализ методов и подходов к исследованию лесной растительности по данным спутниковой съемки.
