при монтаже кабелей системы электроснабжения должны использоваться заземленные экранированные или бронированные конструкции;

должны применяться устройства защиты от пиковых перенапряжений и избыточных токов.

Выполнение правил заземления элементов телекоммуникационных распределительных систем обеспечивает адекватную защиту от электромагнитных помех, при этом должны быть соблюдены соответствующие нормы и инструкции для обеспечения электрической и пожарной безопасности.

Методы, материалы, узлы и оборудование, используемые при монтаже распределительной системы трасс СКС, должны соответствовать требованиям нормативных документов и инструкций.

Рабочие характеристики кабеля и коммутационного оборудования могут существенно изменяться вследствие нарушения правил монтажа и последующих манипуляций с кабельными потоками.

Правила монтажа и обслуживания фиксированных кабельных сегментов горизонтальной и магистральной подсистем отличаются от правил организации коммутационных кабелей в кроссах. Кроссировочные соединения предназначены для обеспечения гибкости проведения изменений в схеме коммутации.

К мерам предосторожности, соблюдаемым при монтаже и организации кабельных потоков, относится предотвращение различных механических напряжений в кабеле, вызываемых натяжением, резкими изгибами и чрезмерным стягиванием пучков кабелей.

При монтаже кабелей в трассах и телекоммуникационных помещениях следует использовать средства маршрутизации кабельных потоков, их крепления и фиксации. Кабельные хомуты (стяжки, бандаж и т. п.), используемые для формирования кабельных пучков, должны располагаться на пучке так, чтобы хомут мог свободно перемещаться в продольном и поперечном направлениях. Не допускается затягивание хомутов, приводящее к деформации оболочки кабелей.

Не допускается крепление телекоммуникационных кабелей с помощью скоб. Не допускается использование лифтовых шахт для монтажа кабелей на основе любого разрешенного типа среды передачи.

.3 Обслуживание системы управления

Цифровая коммутационная система с программным управлением C&C08 - это интегрированная коммутационная платформа, применяемая в качестве АТС на сети электросвязи общего пользования (ТфОП) и цифровой сети с интеграцией услуг (ISDN), в ведомственных сетях связи, на междугородной и международной сети связи. Кроме того, С&C08 может быть использована как платформа для построения

-интеллектуальной сети;

-сетей поддержки (сети сигнализации, сети синхронизации, сети управления TMN);

сетей мобильной связи (GSM, DECT);

абонентского радиодоступа (WLL);

сети абонентского оптического доступа (HONET^TM).

Административный модуль C&C08 (AM) состоит из переднего административного модуля (FAM) и заднего административного модуля (BAM).

Передний административный модуль (FAM) осуществляет общий контроль и управление всеми операциями системы. Помимо выполнения программ системного программного обеспечения, он также выполняет функции распределения маршрутов и ресурсов, хранения данных, резервирования и ввода/вывода. Передний административный модуль (FAM) является промежуточным звеном между SM, CM и BAM. Он обеспечивает передачу информации о рабочем состоянии всех модулей в BAM и в терминалы оператора. Кроме того, информация об авариях и сбоях в работе через терминал обработки FAM передается в блок аварийной сигнализации BAM. Через BAM коммутационная система C&C08 соединяется с пультом технического обслуживания, пультом специальных услуг, пультом начисления оплаты и сервером, образуя систему терминалов в виде локальной вычислительной сети LAN.

Модуль FAM обеспечивает интерфейсы между главным процессором коммутационной системы и пультами на рабочих местах операторов.

Модуль BAM обеспечивает связь коммутационной системы с локальной компьютерной сетью в режиме «клиент-сервер». CM, основными компонентами которого являются центральное коммутационное поле и оптические интерфейсы связи, обеспечивает речевые и сигнальные каналы к другим модулям. Ядром системы C&C08 является SM, которые обеспечивает все функции, связанные с децентрализованным управлением базой данных, обработкой вызовов, техническим обслуживанием и эксплуатацией.

3. Мониторинг и диагностика телекоммуникационной системы

.1 Мониторинг работоспособности оборудования телекоммуникационных систем, линий абонентского доступа

Мониторинг работоспособности оборудования C&C08HUAWEI производится с помощью программного обеспечения Switch Maintain, открывается вкладка config, подвкладка Hardware confiq urationstate. Открывается окно: Hardware config panel (Рисунок 1.2).

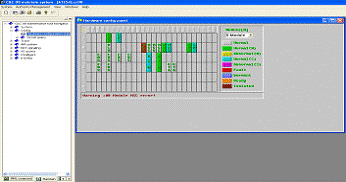

Рисунок 1.2-Состав различных плат

Красным - аварийное состояние.

Зеленным - нормальное состояние.

.2 Тестирование и мониторинг линий и каналов- Тестер потоков Е1 и передачи данных (Рисунок 1.3).

Рисунок 1.3-Тестер EDT-135

EDT-135 - простой в использовании прибор, идеально подходящий для ввода в эксплуатацию, приёмки и поиска неисправностей каналов Е1 и каналов передачи данных.

При вводе в эксплуатацию и приёмке каналов Е1, nx 64к, трактов передачи данных для обеспечения высокого качества линии с помощью прибора проводятся тесты BERT согласно рекомендациям G.821, G.826 и M.2100.

Для определения причин неисправностей на линии служат такие функции, как измерение задержки, уровня сигнала, анализ формы импульса и джиттера, тестирование V-интерфейсов.

Решаемые задачи:

ввод в эксплуатацию/приёмка каналов Е1;

-поиск неисправностей в каналах Е1;

приёмка трактов передачи данных;

поиск неисправностей в трактах передачи данных;

приёмка трактов Frame Relay;

тестирование сетевого оборудования и мультиплексоров;

измерения уровня сигнала;

измерение джиттера;

анализ формы импульса.

Имеется возможность расширения функциональности путём добавления программных опций.

Возможности использования:

прокладка линий Е1 и соединений n х 64 кбит/с и поиск неполадок;

-тестирование мультиплексора;

тестирование по G.826, M.2100 и измерение задержки на международных магистралях Е1 и соединениях передачи данных;

мониторинг сигнализации CAS (сигнализация по выделенному каналу);

проверка и устранение неполадок Х.50;

тестирование линий данных DCE/DTE с 7-ю различными интерфейсами передачи данных;

расширенный поиск неполадок в линиях Е1 и анализ уровня сигнала.

Тестер EDT-135 характеризуется простотой эксплуатации и незаменим при прокладке и устранении неполадок соединений Е1 и линий передачи данных.

Тестер выполняет широкий спектр измерений по параметрам BERT, G.821, G.826 или M.2100. Эти тесты необходимы для обеспечения высоких показателей качества линий Е1, линий передачи данных или соединений Х.50.

Предлагаемые тестером функции Измерения задержки, Измерения Уровня сигнала, Формы импульса, Анализа джиттера и Тестирования V-интерфейса, помогают определить причины неудовлетворительной работы линий связи.

Сервисные приложения включают в себя опции тестирования GSM, Frame Relay и специальные функции подключения подуровней.

Функциональные характеристики EDT-135:

генератор и приемник сигнала с цикловой структурой и неструктурированного потока;

-"Сквозное" (Through) подключение с вводом-выводом через интерфейс V.11;

возможность работы с различными интерфейсами: V.24/RS232, V.11/X.24, V.35, V.36/RS449, G.703 (2048/704 кбит/с)c;

тестирование битовых ошибок в соединениях n х 64 кбит/сc;

базовые тесты мультиплексирования/демультиплексирования;

имитация Х.50 и анализ (64 кбит/с и 2 Мбит/с);

отображение состояния сигнализации CAS по 30 каналам;

отображение данных FAS, NFAS, NMFAS во временных кадрах (timeslots);

отслеживание и генерация S a-бита;

измерения FAS, CRC или ошибок во временных кадрах;

смещение частоты передачи;

задержка при круговом прохождении;

уровень речевых временных кадров и частотные измерения;

аудио вывод речевых временных кадров;

анализ гистограмм по аварийным состояниям и ошибкам;

анализ результатов по G.821, G.826, M.2100;

программируемые пороговые значения по параметрам G.821;

программируемые параметры эталонной модели соединения (HRX);

развернутая распечатка числовых результатов, гистограмм, сводок по аварийным состояниям/ошибкам и настроечных параметров меню через интерфейс V.24/RS232;

автоматическая распечатка результатов, отчетов об аварийных состояниях и данных сигнализации;

ячеек памяти, в каждой из которых можно сохранять результаты и гистограммы за 60 дней измерений;

поддержка автоматического запуска тестирования;

возможность дистанционного управления через интерфейс V.24/RS232;

программируемый таймер;

поддержка английского, немецкого, испанского и французского языков;

измерение уровня сигнала.

Тестер может настраиваться автоматически для проведения несложных измерений, что позволяет сократить время на подготовку к тестированию и не требует углубленного изучения самого измерителя.

Режимы эксплуатации тестера EDT-135

Подключение к линии Е1.

Готовность и эксплуатационные характеристики линии Е1 можно установить при проведении тестирования с непосредственным включением и без включения. Тестер EDT-135 можно подключить через коннекторы с сопротивлением 75 Ом или 120 Ом с высоко импедансным (Hi-Z) окончанием или через защищенную точку мониторинга. Стандартный упрощенный тест линии Е1 займет не более 30 секунд. Если линия Е1 функционирует и не содержит ошибок, на дисплее будет высвечено соответствующее сообщение (ОК).

Возможна передача тестовых последовательностей G.826/M.2100 с отображением, сохранением и распечаткой результатов.

Анализ канала n x 64 кбит/с

Каналы 64 кбит/с (timeslots) группируются в цикле Е1 для предоставления конечному пользователю скорости передачи 128 или 256 кбит/с. Тестер EDT-135 производит анализ битовых ошибок (BER) по группам каналов n x 64 кбит/с, а также ввод и вывод каналов n х 64 кбит/с на внешний анализатор протокола через интерфейс V.11.

Анализ по G.826 и М.2100

Рекомендация G.826 Международного Союза Электросвязи (ITU-T) рассматривает показатели ошибок в цифровых трактах международной связи с базовой скоростью (Primary Rate) и выше. Соответствующие рекомендации из серии М.21хх допускают проведение полного тестирования линий Плезиохронной Цифровой Иерархии (PDH); но в более короткие временные сроки. Оба метода поддерживаются стандартными модулями программного обеспечения EDT-135.

Устранение неполадок в Е1

Расширенное тестирование показателей битовых ошибок позволяет выявить периодичность появления ошибок. Например, проблемные ситуации могут время от времени возникать в связи с работой кондиционеров или другого электрооборудования.

Гистограммы появления ошибок помогают выявить внешние события, вызывающие неполадки.

Шкала гистограмм может отражать результаты за период до 60-и дней.

Ошибки в линии Е1 могут также быть вызваны низким уровнем сигнала, искажением импульса или джиттером.

Если сетевой элемент выдает ошибку LOS (потеря сигнала) или ей подобную, можно провести измерение уровня (Level Measurement) или анализ формы импульса (Pulse Shape). Это поможет определить место нахождения ошибки в линии.

Низкий или искаженный сигнал, принимаемый сетевым элементом, указывает на проблемы с предшествующим элементом или соединительными кабелями.

Чрезмерный джиттер может вызывать битовые ошибки, потерю цикловой синхронизации и прочие ошибки подобного типа. В этом случае можно произвести измерения джиттера для определения степени влияния этого явления на возникновение ошибок, а также установить, в какой точке системы джиттер превышает допустимые уровни.

Если высокие уровни джиттера наблюдаются на выходах некоторых элементов сети, эти модули можно вывести из рабочего процесса и провести дополнительное тестирование, внося джиттер с определенным уровнем и измеряя уровень джиттера на выходе.

Тестирование основного мультиплексора

Тестер EDT-135 поддерживает работу с потоком 2 Мбит/с с цикловой структурой G.704, а большой выбор интерфейсов позволяет производить тестирование мультиплексирования одним прибором в рабочем (in-service) и автономном (out-of-service) режимах. Измерения можно производить как в направлении мультиплексирования, так и в направлении демультиплексирования.

Например, тестирование сегмента пользователь-сеть (mux) выполняется путем передачи тестовой последовательности в мультиплексор на стороне пользователя по каналам n x 64 кбит/с через следующие интерфейсы: V.24, V.11, V.35, V.36, RS449 или сонаправленный G. 7 03. Создаваемая мультиплексором цикловая структура 2 Мбит/с далее отслеживается, чтобы определить коэффициент битовых ошибок (BER) в соответствующих каналах (timeslots).

Устранение неполадок V-интерфейса (Опция V Status)

Опция V Status показывает состояние входа и выхода соединений при тестировании интерфейсов V.24, V.35 и V.11. Эта опция также допускает выбор выходов с помощью клавиши ON/OFF (Включить/Отключить).

Автоматическая конфигурация

Функция автоматической конфигурации значительно упрощает процедуру настройки тестера. Для запуска тестирования трафика с цикловой структурой или неструктурированного потока достаточно нажать всего две 2 клавиши. Для сигналов с цикловой структурой тестер может определять тип цикла, распределение каналов и тип тестовой последовательности.

Загрузка опций программного обеспечения

Измерительные возможности EDT-135 можно значительно расширить за счет загрузки дополнительных опций программного обеспечения: Измерение уровня сигнала, анализ Формы импульса, Джиттера, Смещения тактовой частоты, Frame Relay, НСМ, GSM, расширенные тесты Datacom и Измерение шума в голосовых каналах

телекоммуникационный кабельный коммутатор сеть

4. Управление данными телекоммуникационной системы

.1      Управление станционными и абонентскими данными

В области управления станционным оборудованием Оператору связи необходимо проработать следующие аспекты эксплуатации:

учет и паспортизация станционного оборудования;

процессы подключения и модификации традиционных услуг Оператора связи - обработка заказов на подключение/модификацию/удаление традиционных услуг связи;

отслеживание состояния и обнаружение неисправностей станционного оборудования - слежение за состоянием и поведением станционного оборудования с целью выявления некорректной работы;

обработка и устранение неисправностей в работе станционного оборудования - устранение в кратчайшие сроки возникающих сбоев в работе станционного оборудования.

Для управления стационарным оборудованием используется следующие аппаратные средства:

BAM(вспомогательный модуль управления) и рабочие станции (ПК). После установки необходимого программного обеспечения на BAMи рабочие станции, необходимо правильно настроить программы коммутации оборудования. Для управления станцией необходимо 3 программы:

C&C08Switch Client - управление станцией, в тестовом режиме;

C&C08Switch Maintain - для управления станции в графическом режиме, тестирования абонентских данных и станционного оборудования, просмотр состояния плат, каналов, потоков;

C&C08 Switch Alarm Panel - для просмотра аварий, возникающие на данной станции.

Просмотр состояния абонентского номера, для этого необходимо произвести команду LSTTST.

Просмотр состояния абонентского номера:

++ ATE-54 2013-06-06 10:10:33

O&M #305164

%%LST ST: D=K'541645, DTL=YES;%%= 0 Operation succeeded: Subscriber attribute

----------------------------= 1logical sequence number = 1645number = 541645number = 1645type = Ordinarystatus = Normalstatus = Ordinary subscriberattribute = Not operatorcallwatch = NOWATCHsubscriber type = Custom subscriber type1

CENTREX flag = NOgroup = 65535

Short number = <NULL>source = 0pickup group = 255call-out authority = Intra-office

= Local

= Local toll

= National toll
