Модель загроз для інформації з обмеженим доступом (IзОД), яка циркулює на об’єкті інформаційної діяльності (ОIД) у приміщенні № ***фірми "Альфа"

1. Ситуаційний план оід

1.1 Схема ситуаційного плану ОІД.

Схему ситуаційного плану ОІД наведено на рис. 1.

1.2 Опис ситуаційного плану ОІД

Службове приміщення, у якому циркулює інформація з обмеженим доступом, розташоване на 2-му поверсі 4-х поверхового цегляного адміністративного будинку фірми "Альфа" за адресою:_____________________________________________________________.

Розташування ОІД – звичайне. Категорія приміщення –третя. Категорія інформаційної системи (ІС) – третя.

Охорона ОIД та пропускний режим здійснюється згідно вимог "Инструкции по организации пропускного и внутриобъектового режима" та "Инструкции о порядке приема-сдачи под охрану помещения №*** и действий дежурного смены охраны при срабатывании охранной сигнализации".

Режимна територія та приміщення цілодобово охороняються черговою зміною організації, що здійснює охорону – Товариства з обмеженою відповідальністю “**** ”.

Будинків в яких розташовані спільні підприємства та іноземні представництва, та (або) проживають іноземні громадяни в радіусі 200м немає.

Місця можливого розміщення стаціонарних та мобільних засобів (технічної розвідки) ТР, а також напрямки, сектори та зони, з яких можливе ведення ТР, відображені схематично на рис. 1.

Основні характеристики вулиць, що проходять поруч з будинком в якому знаходиться ОIД наведено в таблиці 1

Таблиця 1

№ з/п	Назва вулиці	Розташування відносно ОІД	Ширина частини для про-їзду, м	Ширина пішохідної частини, м	Інтенсивність руху автотранспорту	Наявність місць неконтрольованого перебування автотранспорту
1	Проспект Чакряна	Захід	7,3	3,0	Середня	Так

Об’єкти, що оточують будинок, в якому знаходиться ОІД наведено в таблиці 2.

Таблиця 2

-місце можливого розташування та застосування рухомих ТЗР;

- місце можливого розташування та застосування стаціонарних ТЗР;

- цегляна огорожа.

-трансформаторна підстанція

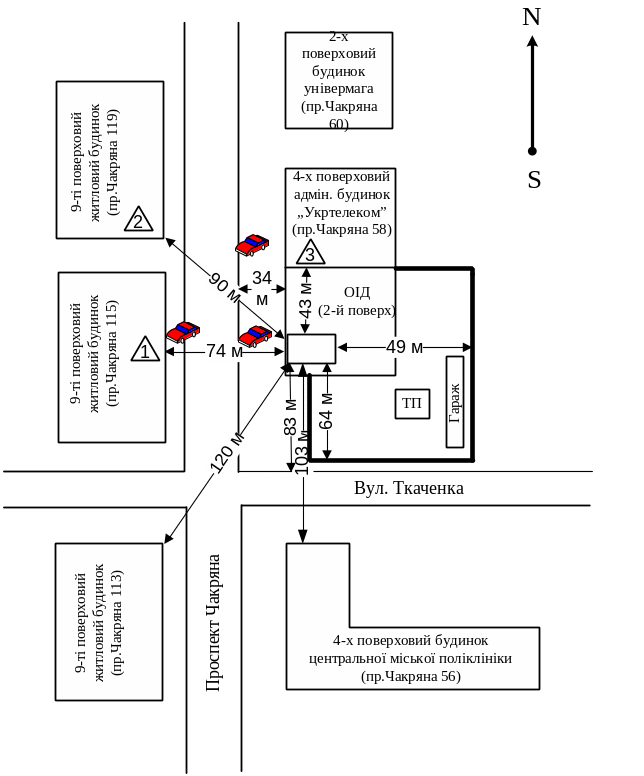

Рис. 1 Схема ситуаційного плану ОІД

Умовні позначення:

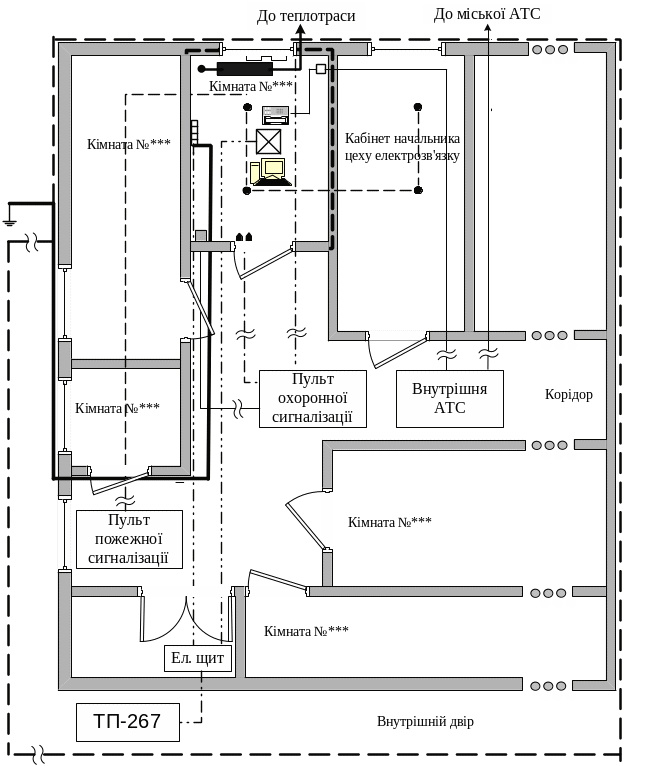

Рис. 2 Генеральний план ОІД

2. Генеральний план оiд.

2.1 Схема генерального плану ОIД.

Схему генерального плану ОIД наведено на рис. 2.

2.2 Опис генерального плану ОIД.

2.2.1 Загальна характеристика будинку, в якому розташований ОIД.

Будівлю введено в експлуатацію у 1998 році. Фундамент будинку – бутовий, стіни – цегляні. Перекриття між поверхами –залізобетонні плити.

Поли – залізобетонні, покриття – лінолеум. Покрівля будинку –залізобетонна, горизонтальна, покриття - руберойд.

Основна частина системи заземлення виконана усередині контрольованої зони. Заземлювач знаходиться поза межами КЗ.

Системи теплопостачання, водопостачання, каналізації будинку підключені до міських мереж.

Територія навколо будинку впорядкована, має тверде покриття.

2.2.2 Характеристика приміщення в якому циркулює IзОД та встановлені ОТЗ.

Приміщення № *** розташоване на 2-му поверсі адміністративного будинку фірми "Альфа". Стіни, підлога, стеля – капітальні. Висота над рівнем землі – 10м.

Приміщення № *** має одне вікно з дерев'яними подвійними рамами. Вікно обладнане вертикальними жалюзі, виходить у бік проспекту Чакряна в західному напрямку, розташоване на висоті 83 см від підлоги та на висоті 11м від землі. Розмір вікна: - висота 1,80м,– ширина 1,80 м.

Параметри приміщення:

Приміщення №*** має розмір 4,35×2,65м. Стеля підвісна, висота стелі 3,1м, відстань між стелею та міжетажним перекриттям складає 1,0м. Підлога залізобетонна, покрита лінолеумом, двері дерев‘яні 1,8×0,9м, одинарні, оббиті оцинкованим металевим листом. Двері обладнані двома механічними замками. Стіни цегляні, перекриття залізобетонні.

Освітлення приміщення №***: 4-х ламповий світильник денного освітлення.

Схему розташування елементів інтер’єра кімнати №*** наведено на рис 3.

Ремонт приміщення №*** не проводився з 1998 року.

Доступ до приміщення обмежений, перебування відвідувачів з боку сторонніх організацій у приміщенні можливе тільки з дозволу директора.

2.2.3 Опис суміжних приміщень:

- на третьому поверсі над кімнатою № *** – кабінет директора фірми "Альфа";

- на першому поверсі під кімнатою № *** – їдальня;

- у східному напрямку на другому поверсі - кабінет директора товаротранспортного відділу;

- з північного напрямку на другому поверсі - кабінет директора цеху електрозв’язку;

- внутрішня стіна кімнати № *** виходить в загальний коридор другого поверху будівлі;

- зовнішня стіна кімнати № *** виходить у бік проспекту Чакряна в західному напрямку.

Серед зазначених суміжних приміщеннях ІзОД циркулює у кабінеті директора фірми "Альфа" на третьому поверсі

Деякі з суміжних приміщень обладнані засобами відкритого зв’язку та офісною технікою.

Ні в суміжних приміщеннях, ні в будинку в цілому не працюють іноземні громадяни, неконтрольоване перебування сторонніх осіб унеможливлено.

Рис.3. Схема розташування основних технічних засобів

3 Основні технічні засоби

3.1 Схему розташування ОТЗ наведено на рис. 3.

3.2 Опис ОТЗ.

Перелік ОТЗ, розміщених у приміщені №*** наведено в таблиці 3.

Таблиця 3
