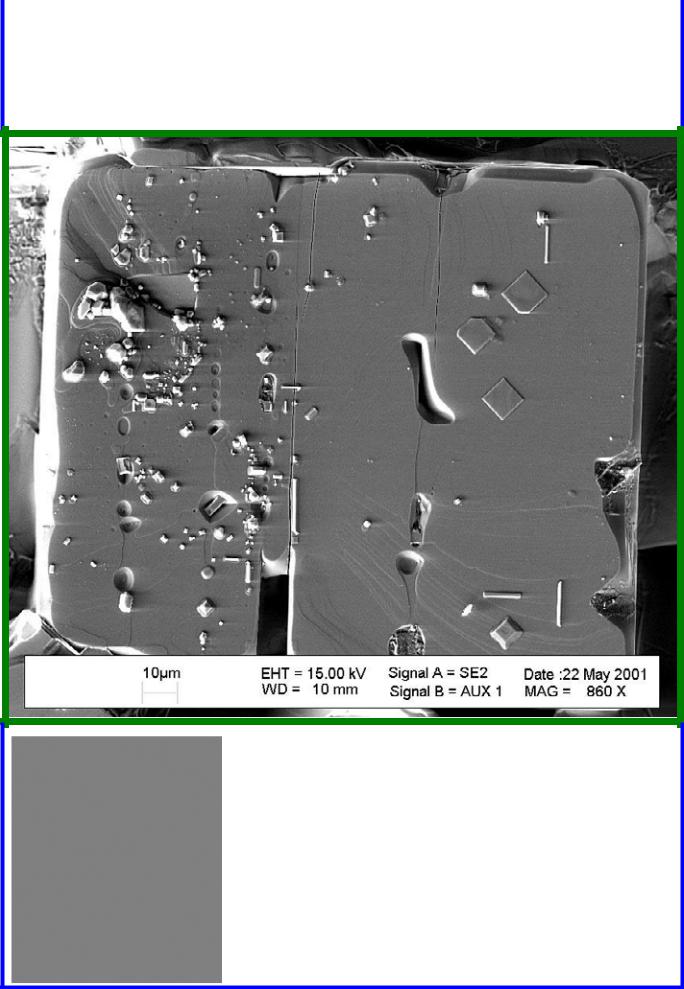

свидетельствует о «голодании» кристалла (недостатке ростового вещества) во время роста. Наличие продольных трещин – результат термического шока при быстрой закалке кристалла после стадии роста. В принципе, ростовая морфология кристаллов сугубо индивидуальна и, как по отпечаткам пальцах на месте преступления, во многих случаях практически полностью позволяет реконструировать предысторию получения кристалла.

Самый крупный в мире кристалл ВТСП неодим-бариевых купратов (2 см), полученный модифицированным методом Чохральского.

(SRL ISTEC, Япония)

126

«Правый переворот». Графоэпитаксия: «умные затравки» (оптическая микроскопия). Впервые графотекстурирование удалось использовать для современных многокомпонентных функциональных материалов (высокотемпературных сверхпроводников). Изображен рост кристаллитов иттрий-бариевого купрата YBa2Cu3O7 на поверхности палладий-серебрянного сплава (желтый фон, видны зерна металлического сплава) при медленном охлаждении. Кристаллы повторяют контуры поверхностной структуры, полученной трафаретной печатью (нанесением рисунка через трафарет). На фотографии показан верхний левый угол рисунка, представлявшего собой систему вложенных друг в друга квадратов. Образование самих сверхпроводящих кристаллов происходило за счет химического взаимодействия керамических «чернил» рисунка (порошка фазы Y2BaCuO5 с органическим клеем) c высокотемпературным эвтектическим расплавом состава “Ba3Cu5O8”, которым пропитывали рисунок (поверхностную структуру) при температуре 970-9900С. Название «умные затравки» обусловлено тем, что кристаллы сами образуются уже в нужной ориентации, заранее заданной за счет симметрии рисунка при геометрически – ограниченном росте кристаллитов в «жилках».

127

«Морозные узоры». Характерная микроструктура затвердевшего эвтектического купратного расплава («морозные узоры»), на поверхности которого плавал пластинчатый кристаллит сверхпроводящего иттрий-бариевого купрата YBa2Cu3Oz (в центре) (оптическая микроскопия в поляризованном свете).

Вверху, внизу и в центре – стенки из сплава серебро-палладий, выступающие над поверхностью расплава (вид сверху), которые составляли часть поверхностного рельефа гибкой металлической ленты, на которой производилась кристаллизация. Выступающие части стенок окружены мениском, возникающим из-за смачивания материала ленты купратным расплавом. Соответственно, «вогнутость» поверхности расплава около элементов искусственного рельефа становится очевидной из-за декорирования соответствующего участка на микрофотографии ламельками затвердевших компонентов расплава (смесь BaCuO2 и CuO). При графотекстурировании необходима подвижная среда, в которой растущие кристаллиты могут перемещаться, вращаться и тем самым «подстраивать» свою ориентацию в соответствии с расположением элементов искусственного рельефа.

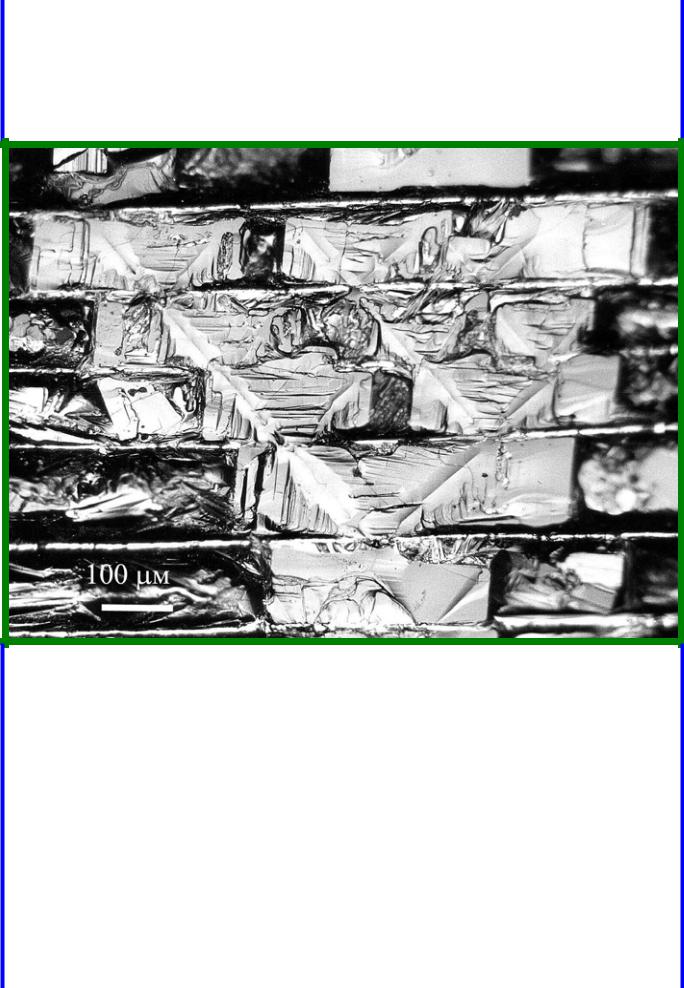

«Графокристаллическое дерево». Графоэпитаксия: «дерево кристаллитов»,

образовавшееся за счет последовательного разрастания исходного кристалла (внизу) через элементы искусственного рельефа поверхности (стенки канавок размером 0.1 мм на поверхности ленты из сплава серебро-палладий, формирующие полосчатый рельеф, вид сверху) (оптическая микроскопия). Проникновение кристаллитов в соседние канавки снизу вверх вызвано тем, что при температурах 920-9300С, которые применялись для кристаллизации, в металлическом сплаве уже появляются следы эвтектической жидкой фазы,

128

которые приводят к зернограничному «подплавлению» сплава и формированию микрозазоров в стенках искусственного рельефа поверхности. Результирующая структура – «дерево» сросшихся сверхпроводящих кристаллитов фазы YBa2Cu3O7 интересна тем, что достигается совершенная взаимная ориентация составляющих «дерево» кристаллитов, что является жизненно-важным для сверхпроводящих материалов.

«Тесное соседство». Поверхностный рельеф как «геометрическое поле», управляющее ростом кристаллитов (оптическая микроскопия в поляризованном свете). Изображенные на картинке кристаллы представляют собой сверхпроводящий купрат иттрия и бария YBa2Cu3O7, находящийся на подложке из сплава серебро-палладий, которая обладает определенной структурой – рельефом поверхности. Происхождение полос на поверхности кристаллов связано с формированием двойниковых дефектов, которые возникают в ферроэлластике YBa2Cu3O7 из-за нестехиометричности сверхпроводящего купрата по кислороду и появляются в результате фазового перехода 2 рода типа «порядок-беспорядок» при окислении кристаллов. Сам внешний вид кристаллов говорит о многом – наличие двойниковых дефектов подтверждает, что кристаллы прошли стадию окисления и обладают сверхпроводящими свойствами, а также то, что они ориентированы совершенно определенным образом – с осью «с», направленной строго вверх, и осями «a» и «b», расположенными параллельно соответствующим граням кристалла. Именно такое, достигнутое искусственно (за

129

счет полосчатого рельефа поверхности), расположение кристаллов наиболее выгодно с точки зрения реализации транспортных сверхпроводящих характеристик, поскольку ВТСП фазы обладают высокой кристаллографической анизотропией свойств. Кристаллы окружены дисперсными зелеными частицами; это обычный цвет фазы Y2BaCuO5, являющейся полупродуктом при кристаллизации сверхпроводящей фазы из расплава за счет перитектической реакции – одного из механизмов образования крупнокристаллических многокомпонентных материалов.

Самопроизвольное текстурирование висмутсодержащих ВТСП на поверхности серебряных цилиндров. Левый цилиндр не имел искусственного рельефа и не покрыт слоем сверхпроводника. Правый цилиндр имел двусторонний рельеф и поэтому покрыт крупнокристаллической ВТСПпленкой с винтообразной текстурой с обеих сторон.
