Материал: Микро- и наноструктурированные материалы. Репортаж из пятого измерения (Третьяков), 2008, c.182

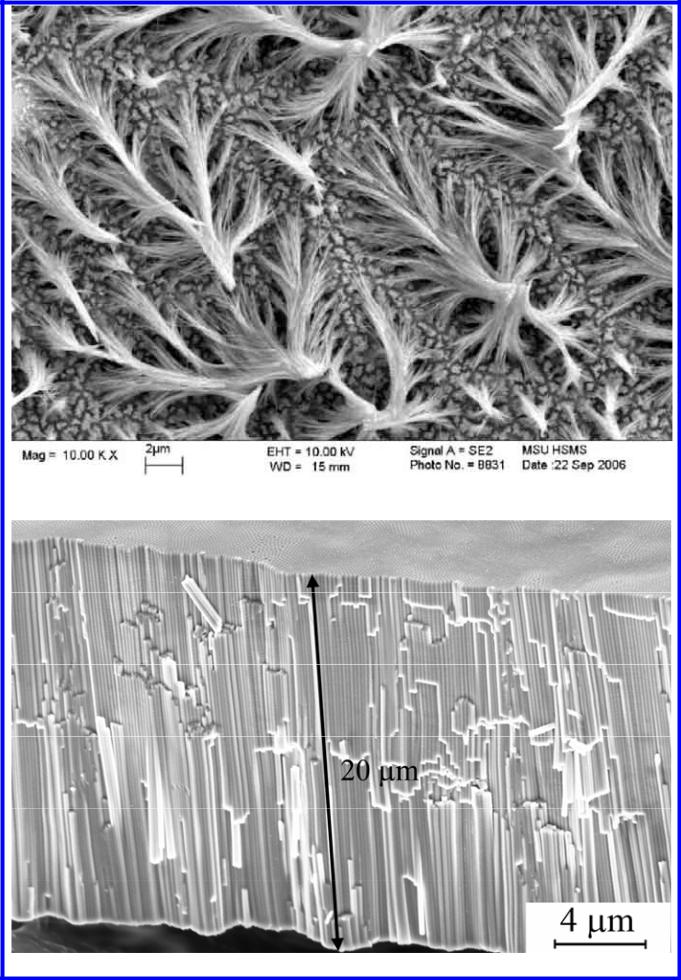

«Металлический лес». Поперечное сечение магнитного нанокомпозита
«мезопоритый Al2O3-Ni». В матрице анодированного алюминия (мезопористого оксида алюминия) электрохимическим осаждением выращены нанонити металлического никеля, практически полностью заполнившие поры
(сканирующая электронная микроскопия).
Вид «сверху» пленки мезопористого оксида алюминия с искусственно варьируемым диаметром пор, который определяется условиями анодного окисления (характером поверхности подложки, температурой, напряжением и током в цепи, концентрацией электролита и вспомогательных агентов, продолжительностью процесса, использованием процедуры химического травления и т.д.). В результате средний диаметр пор можно контролируемо варьировать с целью изменения характеристик конечного нанокомпозита.
46
Нити металлического никеля после химического растворения матрицы мезопористого алюминия.
Магнитные свойства нанокомпозита «мезопористый оксид алюминия - никель» по данным магнитной атомно-силовой микроскопии.
47
Нанопроволока с чередующимися слоями медь-никель, полученная электрохимическим осаждением в поры анодированного алюминия с последующим растворением матрицы – темплата.
48
Металлические нанопроволоки после растворения пористой оксидной матрицы, в которой они получались электрохимически.
Пористый диоксид титана, полученный анодированием (поперечный скол пленки)
49
Пористый диоксид титана, полученный анодированием (вид сверху)
50
