Как же оцениваются результаты тестирования? Важнейшим критерием оценки является процент усвоения ДЕ. Она считается усвоенной, если студент правильно ответил на 50 % и более вопросов по темам, относящимся к данной ДЕ. Например, ДЕ «Соединения деталей. Изображение и обозначение резьбы» (см. табл. 1) считается усвоенной, если будут получены правильные ответы на три и более заданий.
Задания делятся на два типа, отличающиеся знаками, которые стоят перед вариантами ответов:
(
здесь и далее в скобках показан выбранный вариант),
(
).
Знак
предполагает выбор одного ответа из предложенных, например:
6
Фронтальная плоскость проекций обо- |
|
|
|
|
П1 |
|
|
|
|||
значается … |
|
|
|
|
П3 |
|
|
|
|||
|
|
|
|||
|
|
|
|
|
П2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
П4 |
Знак
(малый квадрат) предполагает выбор нескольких ответов из предложенных, например:

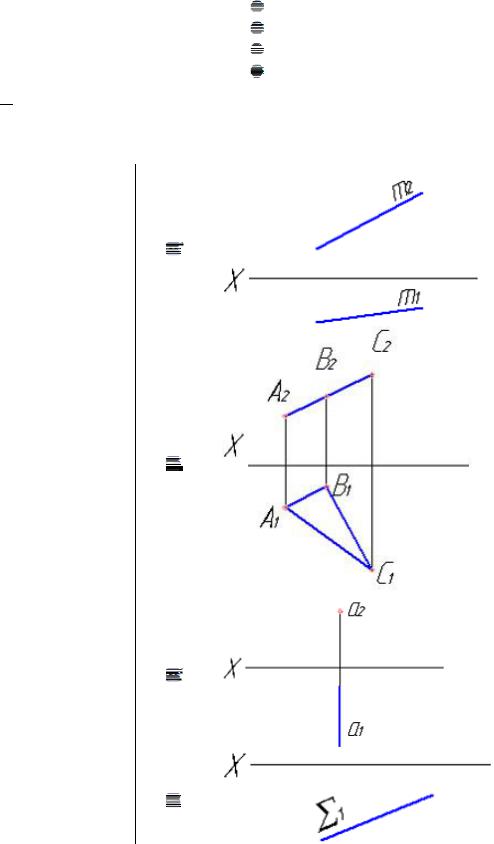

Чертежи прямых линий представлены на рисунках
…
Следует отметить, что в заданиях по дисциплине ««Компьютерная и инженерная графика», этот тип вопросов встречается редко.
7
МЕТРИЧЕСКИЕ ЗАДАЧИ, СПОСОБЫ ПРЕОБРАЗОВАНИЯ ЧЕРТЕЖА
Способ прямого треугольника
Отрезки прямых общего положения ни на одну из плоскостей не проецируются в истинную величину. Однако в ряде задач возникает необходимость определить по чертежу длины отрезка прямой общего положения или построить углы наклона прямой к плоскостям проекций П1 и П2. В этом случае используют способ построения прямоугольного треугольника.
Теорема 1. Истинная величина отрезка прямой общего положения равна гипотенузе прямоугольного треугольника, одним катетом которого является проекция отрезка на одну из плоскостей проекций, а другим - разность расстояний концов отрезка от этой же плоскости (рис. 1).

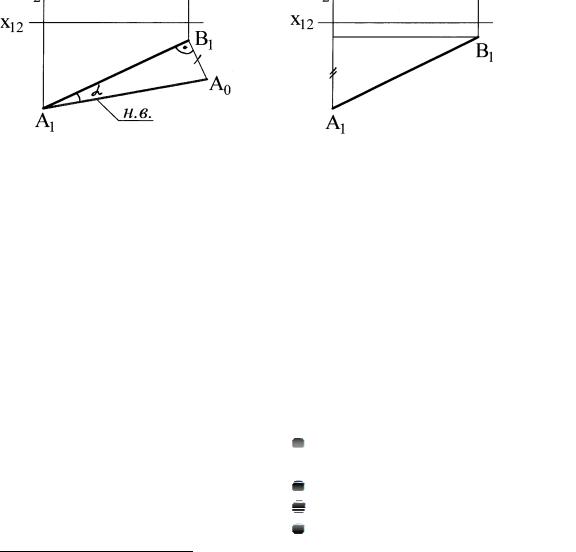

Рис. 1. Способ прямоугольного треугольника
Примеры тестовых заданий1
Задание 1 |
|
|
|
|
|||
|
|
|
|
|
|||
Натуральную величину отрезка |
|
|
|
|
|
горизонтальная и фронтальная проек- |
|
|
|||||||
прямой способом прямоугольно- |
|
|
|
|
ции |
||
го треугольника можно опреде- |
|
|
|
|
фронтальная проекция |
||
лить, если задана только его … |
|
|
|
|
|
|
горизонтальная проекция |
|
|
|
|||||
|
|
|
|
|
|||
|
|
|
|
|
|
|
профильная проекция |
|
|
|
|
|
|
|
|
1 Задания приводятся в форме, похожей на ту, которую студенты видят на экране компьютера во время проведения тестирования. Слева от вертикальной черты находятся условия заданий, справа - варианты ответа. Правильный вариант (или варианты) в методических указаниях отмечены точкой или галочками.
8
Решение. Натуральную величину отрезка прямой способом прямоугольного треугольника можно определить, если заданы его горизонтальная и фронтальная проекции [3].
Задание 2

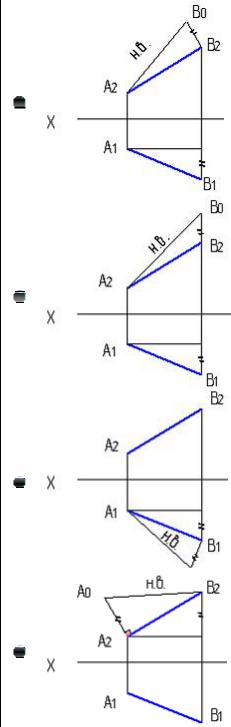

Натуральная величина отрезка прямой (н.в.) правильно определена на рисунке …
Решение. Натуральная величина отрезка прямой АВ есть гипотенуза прямоугольного треугольника А2В0, один катет которого есть проекция отрезка
9
А2В2, а второй катет равен разности расстояний концов этого отрезка до той же самой плоскости проекций (здесь - разность координат у для точек А и В) [3].
Задание 3
Натуральная величина угла наклона АВ к
1 П2 указана на рисунке цифрой …
4
2
3
Решение. Угол наклона гипотенузы А0В2 (это натуральная величина отрезка прямой АВ) к проекции отрезка А2В2 равен углу наклона прямой АВ к фронтальной плоскости проекций. Этот угол обозначен на чертеже цифрой 1 [3].
Перпендикулярность на чертеже
Признаки перпендикулярности двух прямых, прямой и плоскости, двух плоскостей рассматриваются в стереометрии. Напомним некоторые из них:
-две прямые называются взаимно перпендикулярными, если угол между ними равен 90o;
-прямая перпендикулярна к плоскости, если она перпендикулярна к двум пересекающимся прямым, лежащим в данной плоскости (рис. 2,а);
-прямая, перпендикулярная к плоскости, перпендикулярна к любой прямой, принадлежащей этой плоскости (рис. 2,б);
-если плоскость проходит через перпендикуляр к другой плоскости, то она перпендикулярна этой плоскости (рис. 2, в).
На основании указанных признаков в пространстве начертательная геометрия разработала соответствующие признаки для комплексного чертежа.
Проекции прямого угла. Любой линейный угол (острый, тупой, прямой) образуется двумя пересекающимися прямыми. На плоскости проекций он проецируется в общем случае с искажением. Однако если обе стороны угла параллельны какой-либо плоскости проекций, то он проецируется на эту плоскость без искажения, т. е. в истинную величину. Исключение составляет прямой угол, который проецируется в истинную величину и в том случае, когда лишь одна из его сторон параллельна плоскости проекций.
