Материал: Методы освоения нефтяных и газовых месторождений горизонтальными и вертикальными скважинами

Под кустовым бурением понимается способ, при котором устья скважин группируются на общей площадке, а конечные забои находятся в точках, соответствующих проектам разработки месторождения.

.2 Искусственное отклонение скважин

Искусственное отклонение скважин широко применяется при бурении скважин на нефть и газ.

Искусственное отклонение скважин делится на наклонное, горизонтальное бурение, многозабойное (разветвленно-наклонное, разветвленно-горизонтальное) и многоствольное (кустовое) бурение.

Бурение этих скважин ускоряет освоение новых нефтяных и газовых месторождений, увеличивает нефтегазоотдачу пластов, снижает капиталовложения и уменьшает затраты дорогостоящих материалов.

Искусственное отклонение вплоть до горизонтального применяется в следующих случаях:

) при вскрытии нефтяных и газовых пластов, залегающих под пологим сбросом или между 2-я параллельными сбросами;

) при отклонении ствола от сбросовой зоны (зоны разрыва) в направлении продуктивного горизонта;

) при проходке стволов на нефтеносные горизонты, залегающие под соляными куполами, в связи с трудностью бурения через них;

) при необходимости обхода зон обвалов и катастрофических поглощений промывочной жидкости;

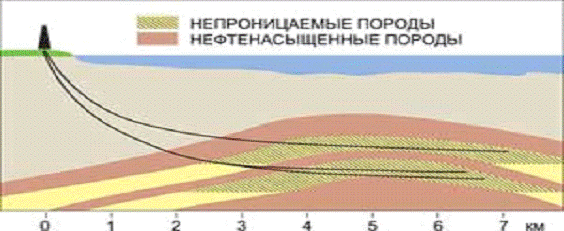

) горизонтальное бурение незаменимо при вскрытии продуктивных пластов, залегающих под дном океанов, морей, рек, озер, каналов и болот, под жилыми или промышленными застройками, в пределах территории населенных пунктов

) при проходке нескольких скважин на продуктивные пласты с отдельных буровых оснований и эстакад, расположенных в море или озере;

) при проходке скважин на продуктивные пласты, расположенные под участками земли с сильно пересеченным рельефом местности (овраги, холмы, горы);

) при необходимости ухода в сторону новым стволом, если невозможно ликвидировать аварию в скважине;

) при забуривании 2-го ствола для взятия керна из продуктивного горизонта;

) при необходимости бурения стволов в процессе тушения горящих фонтанов и ликвидации открытых выбросов;

) при необходимости перебуривания нижней части ствола в эксплуатационной скважине;

) при необходимости вскрытия продуктивного пласта под определенным углом для увеличения поверхности дренажа, а также в процессе многозабойного вскрытия пластов;

) при кустовом бурении на равнинных площадях с целью снижения капитальных затрат на обустройство промысла и уменьшения сроков разбуривания месторождения;

) при бурении с целью дегазификации строго по угольному пласту, с целью подземного выщелачивания, например, калийных солей и др.

Искусственное отклонение скважин в нефтяном бурении в основном осуществляют забойными двигателями (турбобуром, винтовым двигателем и реже электробуром) и при роторном способе бурения.

В настоящее время применяют следующие основные способы искусственного отклонения скважин.

Использование закономерностей естественного искривления на данном месторождении (способ типовых трасс).

В этом случае бурение проектируют и осуществляют на основе типовых трасс (профилей), построенных по фактическим данным естественного искривления уже пробуренных скважин.

Способ типовых трасс применим только на хорошо изученных месторождениях, при этом кривизной скважин не управляют, а лишь приспосабливаются к их естественному искривлению.

Недостаток указанного способа - удорожание стоимости скважин вследствие увеличения объема бурения.

Необходимо также для каждого месторождения по ранее пробуренным скважинам определять зоны повышенной интенсивности искривления и учитывать это при составлении проектного профиля.

Управление отклонением скважин посредством применения различных компоновок бурильного инструмента.

В этом случае, изменяя режим бурения и применяя различные компоновки бурильного инструмента, можно, с известным приближением, управлять направлением ствола скважины.

Этот способ позволяет проходить скважины в заданном направлении, не прибегая к специальным отклонителям, но в то же время значительно ограничивает возможности форсированных режимов бурения.

Направленное отклонение скважин, основанное на применении искусственных отклонителей: кривых переводников, эксцентричных ниппелей, отклоняющих клиньев и специальных устройств.

Перечисленные отклоняющие приспособления используются в зависимости от конкретных условий месторождения и технико-технологических условий.

К наклонным скважинам при турбинном и роторном бурении на нефть и газ относятся в основном скважины, забуриваемые с поверхности вертикально с последующим отклонением в требуемом направлении, вплоть до горизонтального, т.е. под углом в 90 градусов.

6. Заключение

Несмотря на существенный опыт бурения горизонтальных скважин в России и за рубежом, опыт их эксплуатации явно недостаточен. Решение вопросов повышения нефтеотдачи не устраняет проблем, связанных с эксплуатацией таких скважин, а в большинстве случаев некоторые из осложнений обостряются. Основные эксплуатационные объекты нефтяных месторождений Западной Сибири находятся на поздней стадии разработки, которая характеризуются значительной выработанностыо запасов нефти и высокой обводненностью скважинной продукции. В данных условиях все большую роль приобретает освоение залежей с трудноизвлекаемыми запасами. К залежам с трудноизвлекаемыми запасами можно отнести коллектора характеризующиеся высокой изменчивостью фильтрационных свойств пласта по разрезу и площади, наличием контактного залегания нефтяной части с водоносным горизонтом, высокой расчлененностью коллектора, большие перепады абсолютных отметок кровли и подошвы залежи.На практике вовлечение в разработку таких залежей с использованием традиционных систем разработки наклонно-направленными скважинами, как правило, реализуется недостаточно эффективно.Технология бурения многоствольных горизонтальных скважин (ГС) имеет огромные перспективы, связанные с возможностью повышения эффективности добычи нефти, продления срока эксплуатации нефтяных месторождений и увеличения коэффициента извлечения нефти. До недавнего времени данная технология не находила широкого применения из-за отсутствия опыта и недостаточной теоретической изученностью. В связи всё возрастающим интересом во всем мире по применению многоствольных горизонтальных скважин возникает необходимость в разработке теории, исследовании процессов вытеснения нефти к забоям горизонтальных стволов и технологических принципов ведения таких работ.

7. Список литературы

1.     Переоценка балансовых запасов нефти и растворенного газа Хохряковского месторождения. Акбашев Ф.С. и др. Тюмень, 2010.

.        Конторович А.Э., Нестеров И.И., Салманов Ф.К., и др. Геология нефти и газа Западной Сибири. -М.: Недра. - 2010. - 680 с.

.        Решение 5-го межведомственного регионального стратиграфического совещания по мезозойским отложениям Западно-Сибирской равнины. Тюмень. - 2010. - ЗапСибНИГНИ. - 2010. - 54 с.

.        Методическое руководство по подсчету балансовых и извлекаемых запасов конденсата, этана, пропана, бутана, неуглеводородных компонентов и определение их потенциального содержания в пластовом газе. М., ВНИИГаз, 2009.

.        Подсчет эксплуатационных запасов подземных вод апт-сеноманского комплекса, используемых для лечебных целей санатория-профилактория “Самотлор”. Жидких Т.И. и др., ЗАО “АЦ СибИНКор”, Тюмень, 2010г.

.        «Регламент по интерпретации результатов гидродинамических исследований скважин, при контроле за разработкой месторождений в Тюменской нефтяной компании». Тюмень, 2009 г.

.        Подсчет запасов нефти и растворенного газа Хохряковского и Пермяковского месторождений, Нижневартовского района, Тюменской области. Отчет. Тепляков Е. А. и др. Тюмень, 2011.

.        Протокол № 816-дсп заседания Государственной комиссии по запасам полезных ископаемых при Министерстве природных ресурсов РФ от 21.03.2013 г.

.        Правила безопасности в нефтяной и газовой промышленности. ПБ 08-624-03, Госгортехнадзор России, 2004.

.        Инструкция по бурению наклонно-направленных скважин с кустовых площадок на нефтяных месторождениях Западной Сибири. РД 39-0148070-6.027-86.
