«Analysis Graphs» можно задействовать перемещаемые мышкой визиры (вертикальные линии на графиках), вызов которых производится нажатием соответствующей кнопки (третья справа), расположенной в верхней части диалогового окна (на рис.7.7,б не показана).
Для построения АЧХ и ФЧХ электрической цепи с помощью симулятора EWB 5.12 следует вначале собрать исследуемую схему в окне EWB 5.12. Затем необходимо открыть меню «Analysis» и в появившейся заставке выбрать команду «AC Frequency», которая обеспечивает построение частотных характеристик цепи. Выполнение команды начинается с того, что для электрической схемы с обозначенными на ней нодами (nodes) задаются в появившемся диалоговом окне (рис.7.7,а) следующие параметры: Start frequency, End frequency – границы частотного диапазона (минимального и максимального значений частоты); S wep type - масштаба по оси частот; декадного (Decade), линейного (Linear) или октавного (Octave); Number of point – числа рассчитываемых точек; Vertical scale – масштаба АЧХ по вертикали; линейного (Linear), логарифмического (Log) или в децибелах (Decibel); Nodes in circuit – списка всех нод цепи; Nodes for analysis - перечень всех нод, для которых необходим расчет характеристик; конкретный
список нод устанавливается нажатием кнопок «Add » (доба-
вить) и « Remove» (удалить); Simulate – кнопка запуска команды частотного анализа.

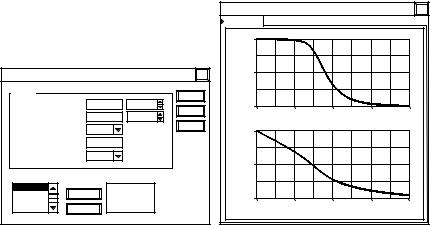

Результаты выполнения команды «AC Frequency …» приводятся в окне «Analysis Graphs» в виде ненормированной ам- плитудно-частотной (верхняя кривая) и фазочастотной (ниж няя кривая) характеристик (рис.5,б).
Рисунок 5 – Диалоговое окно
Ненормированная АЧХ представляет здесь зависимость от частоты амплитуды выходного гармонического колебания в
14
AC Frequency Analysis |
|
|
´ |
||
Analysis |
|
0.001 |
Hz |
Simulate |
|
Start frequency (FSTART) |
Accept |
||||
End frequency (FSTOP) |
10 |
kHz |
|||
Cancel |
|||||
Sweep type |
|
Linear |
|
||
|
|
|
|||
Number of points |
|
1000 |
|
|
|
Vertical scale |
|
Linear |
|
|
|
Nodes in circuit |
|
|
Nodes for analysis |
|
|
1 |
Add -> |
8 |
|
||
2 |
|
|
|||
3 |
|
|
|
|
|
4 |
<- Remove |
|
|
||
|
|
а |
|
||
Analysis Graphs |
|
|
|
´ |
||
AC Analysis |
|
|
|
|
||
|
1 |
|
|
|
|
|
(V) |
|
|
|
|
|
|
Voltage |
500m |
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
0 |
2.5K |
5K |
7.5K |
10K |
|
|
|
|
Frequency (Hz) |
|
|
|
0 |
|
|
|
|
|
(deg) |
|
|
|
|
|
|
Phase |
-200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
-400 0 |
2.5K |
5K |
7.5K |
10K |
|
|
|
|
|
Frequency (Hz) |
|
|
|
|
|
|
б |
|
|
установившемся режиме. Для получения точных отсчетов АЧХ и ФЧХ по кривым в окне
«Analysis Graphs» можно задействовать перемещаемые мышкой визиры (вертикальные линии на графиках), вызов которых производится нажатием соответствующей кнопки (третья справа), расположенной в верхней части диалогового окна (на рис.5,б не показана).
5.5 Пятый этап
Пятый этап заключается в оформлении отчета по курсовой работе.
Отчет по курсовой работе должен содержать следующие разделы:
1.Техническое задание на курсовую работу со схемами.
2.Выбор варианта схемы.
3.Расчет простой электрической цепи.
4.Составление системы уравнений для расчета токов и напряжений.
5.Расчет токов и напряжений в сложной электрической цепи методом Крамера.
15
6. Расчет токов и напряжений в сложной электрической цепи методом обращения матрицы.
7.Определение выражения для комплексного коэффициента передачи.
8.Построение графиков АЧХ и ФЧХ (Mathcad и EWB 5.12.)
сопределением их характеристик.
Отчет оформляется на стандартных листах белой бумаги с соблюдением требований нормоконтроля.
Работа должна содержать:
титульный лист ( см. приложение А ), содержание ( перечисление разделов с указанием страниц), список использованных литературных источников, приложения ( если они имеются).
Список литературы
1.Матвеев Б.В. Общая электротехника и электроника: учеб.пособие Ч.1: Линейные электрические цепи / Б.В. Матвееев. Воронеж: ВГТУ, 2006. 241 с.
2.Дьяконов В. Mathcad 2001: специальный справочник / В. Дьяконов. СПб: Питер 2002.- 832 с.
3.Карлащук В.И. Электронная лаборатория на IBB PC / В.И. Карлащук. М.: Солон-Р, 2001. 726 с.
