1 Цель работы
Цель курсовой работы состоит в практическом освоении методов расчета простых и сложных электрических цепей при воздействии на них гармонических колебаний.
2 Постановка задачи
В курсовой работе требуется определить токи и напряжения в ветвях простой и сложной электрических цепей при наличии в них источников гармонического напряжения, а также АЧХ и ФЧХ четырехполюсника.
Рассчитываемые электрические цепи представляют собой модели реальных электрических цепей, используемых в различных радиотехнических устройствах. С методикой построения моделей на основе реальных цепей можно познакомиться в соответствующей литературе [1. с. 23-26 ]. Численные расчеты проводятся на ЭВМ с использованием современных вычислительных и моделирующих программных продуктов Mathcad и EWB 5.12.
3 Задание к курсовой работе

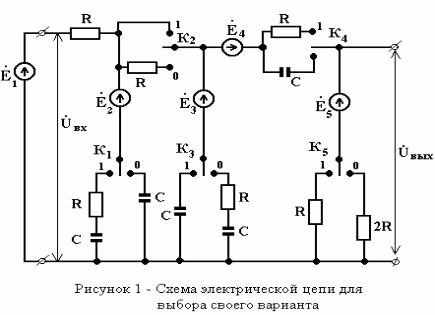

3.1. Каждому студенту в соответствии с порядковым номером по журналу выбрать вариант схемы по рисунку 1. Различные конфигурации схемы образуются в зависимости от положения ключей « К1 - К5 », которые устанавливаются по номеру варианта, представленному в двоичном коде. Номера позиций единиц и нулей в номере варианта следуют слева направо.
3.2. Определить величины элементов схемы рисунка 1 и
частоту генераторов с помощью следующих формул: |
|
|
R = 100 · [ 4 + 0,2 · N ] |
[Ом]; |
( 1 ) |
С = 100 · [ 5 + 0,2 · N ] |
[Пф]; |
( 2 ) |
Ėn = 2 [ 7 + (-1)n+N · 0,2 · N ] · е( 1)n N j(25 0,2N) [В]; |
( 3 ) |
|
fn = 10 [ 7 + (-1)N · 0,2 · N ] |
[ кГц] , |
( 4 ) |
где N - номер студента по журналу, а |
n – номер элемента в |
|
схеме. |
|
|
3.3. В схеме, полученной в п. 3.1., исключить (замкнуть) все источники кроме Ė1 и рассчитать, используя простые преобразования цепей, ток в цепи источника Ė1. По результатам расчета построить векторную диаграмму для цепи, в которой все элементы цепи, кроме резистора R, подключенного к
источнику Е1 ,объединены в эквивалентное сопротивление Zэ , как это показано на рисунке 2.
2

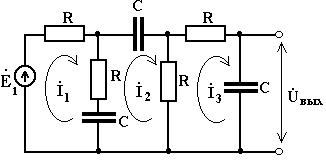

Рисунок 2 – Схема эквивалентной цепи
Осуществить моделирование цепи с помощью программы EWB – 5.12 и определить значение тока в цепи источника
Ė1, а также напряжения на сопротивлении Zэкв и R.
3.4. Используя схему п. 3.1 рассчитать токи и напряжения на её элементах, используя формулы Крамера, а также обращение матриц. Осуществить сравнение результатов.
3.5.Для схемы из п. 3.3 найти выражение для комплексного коэффициента передачи электрической цепи.
3.6.Используя формулу для комплексного коэффициента передачи цепи определить выражение для АЧХ и ФЧХ цепи.
3.7.Построить, используя выражения из п. 3.6, графики для АЧХ и ФЧХ цепи.
3.8.Определить граничные частоты полосы пропускания и коэффициент прямоугольности цепи, используя результаты
п.3.7.
3.9.Дать характеристику исследуемой цепи по п. 3.3 с точки зрения фильтрации электрических колебаний.
4 Этапы выполнения курсовой работы
Курсовая работа выполняется по этапам с контролем результатов. Сроки представления материалов устанавливаются преподавателем.
Первый этап – представление в двоичном коде номера варианта и выбор схемы с частотой генераторов по формулам ( 1 ), ( 2 ), ( 3 ), ( 4 ).
Второй этап – расчет простой электрической цепи по п. 3.3.
