По конфигурации концов трубы бывают гладкие, раструбные и фальцевые.

Безнапорные трубы наиболее распространены и удобны по условиям гидравлической работы, а также при изготовлении труб и монтаже трубопроводов. Длина сборных труб составляет 5 м при диаметре до 200 см и 3…4,5 м при диаметрах более 200 см. Толщину стенки принимают равной 0,1 внутреннего диаметра трубы.

Для изготовления безнапорных труб применяют бетон класса не ниже В22,5. Стенку трубы армируют в соответствии с характером и распределением усилий двумя видами арматуры: кольцевой (спиральной) для восприятия окружных усилий и продольной. В качестве кольцевой применяют арматуру классов А240 (А-I), А400 (А-III) диаметром 3-100 мм, а продольной - А240 (А-I) диаметром 6-8 мм.

Круглые трубы армируют тремя способами (рис. 35):

1)одиночным круговым каркасом;

2)двумя круглыми каркасами;

3)одиночным эллиптическим каркасом.

Одним из массовых элементов мелиоративных сооружений закрытого типа являются прямоугольные трубы. Их применяют в регуляторах, совмещенных с переездом или быстротоком, ливнеспусках, дюкерах, водовыпусках и т.д. Закрытые водосбросы в виде прямоугольных труб широко используют в составе речных гидроузлов, возводимых в стесненных створах. Прямоугольные трубы бывают одно-, двух- и многоочковые. Их возводят из сборных элементов или бетонируют на месте.

Сборные прямоугольные трубы применяют при строительстве водопроводящей части гидротехнических сооружений на каналах оросительных и осушительных систем, а также для устройства водосбросов низких плотин. Они бывают двух типов: секционные и блочные.

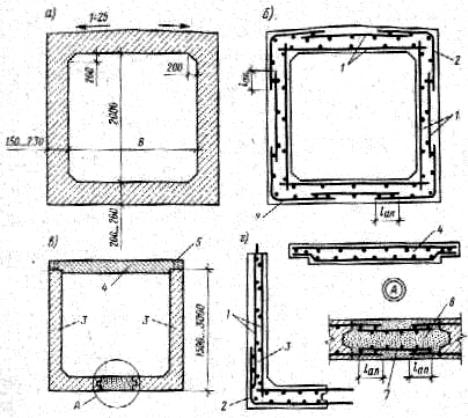

Типовые секционные прямоугольные трубы выпускают длиной 150 см, сечением 150х200 см; длиной 100 см, сечением

200х200 и 250х200 см (рис. 36, а).

По несущей способности они подразделяются на трубы нормальной и повышенной прочности (соответственно при высоте засыпки до 2,5 и 8 м). Толщина вертикальных стенок составля-

151

ет 15-23 см, а днища и покрытия – 20-26 см. Соединение звеньев труб осуществляется сваркой выпусков арматуры длиной 200 мм с последующим омоноличиванием мелкозернистым бетоном. Для изготовления труб применяют бетон класса В22,5 и марок F150 и W6.

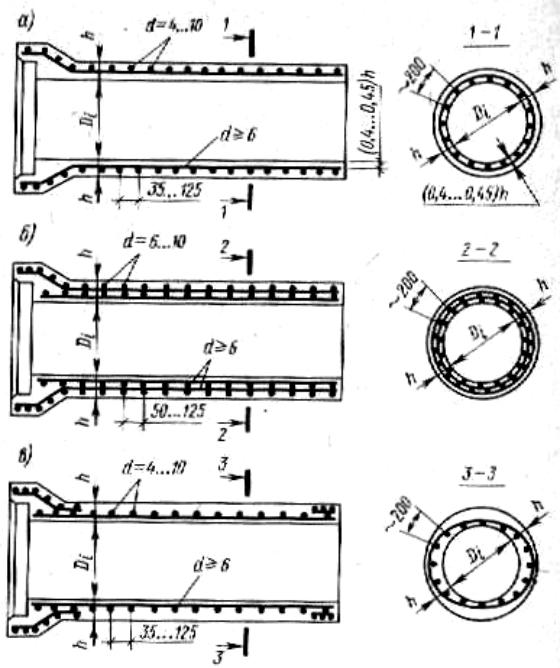

Рис. 35. Армирование круглых труб:

а– одиночным круговым каркасом; б – двумя круглыми каркасами;

в– одиночным эллиптическим каркасом

152

Армирование блочной трубы производится в основном сетками (рис. 36, г).

6.2. Строительные растворы

6.2.1. Классификация растворов

Строительным раствором называют искусственный каменный материал, получаемый в результате затвердения рационально подобранной смеси, состоящей из вяжущего вещества, воды и мелкого заполнителя – песка. До затвердения его называют растворной смесью. По своему составу строительный раствор является мелкозернистым бетоном, и для него характерны соответствующие свойства.

По средней плотности в сухом состоянии строительные растворы разделяют на тяжелые со средней плотностью 1500 кг/м3 и более, для изготовления которых применяют тяжелые кварцевые пески; легкие, имеющие среднюю плотность менее 1500 кг/м3, заполнителями в них являются пористые пески из пемзы, туфа, шлака, керамзита.

По виду вяжущего вещества различают: цементные растворы, приготовленные на портландцементе и его разновидностях; известковые, вяжущим веществом в которых служит воздушная или гидравлическая известь; гипсовые, получаемые на основе гипсовых вяжущих веществ. Иногда по техническим или экономическим причинам в цементных растворах часть цемента заменяют известью или глиной, такие растворы называют сме-

шанными.

Для ускорения твердения известковых растворов известь смешивают с гипсом, получая в этом случае известково-

гипсовые растворы.

По назначению строительные растворы разделяют на следующие: кладочные, используемые для кладки стен из кирпича, камня и крупных блоков; отделочные – для штукатурки, изготовления архитектурных деталей, нанесения декоративных слоев на стеновые блоки и панели; специальные, разновидности которых обладают некоторыми ярко выраженными или особыми свойствами. К ним относят акустические, рентгенозащитные, тампонажные и другие виды растворов.

154

В основу классификации растворов по физикомеханическим свойствам положены два показателя: прочность и морозостойкость.

По пределу прочности растворы подразделяются на 8 марок – от 4 до 300, а по степени морозостойкости – от МРЗ 10 до МРЗ 300 (9 марок).

В зависимости от того, в каких условиях твердеет раствор, различают растворы воздушные и гидравлические. Воздушные растворы предназначены для конструкций, находящихся в сухих условиях, а гидравлические – для влажных. Воздушные растворы готовят на воздушных вяжущих, а гидравлические – на гидравлических вяжущих.

Важнейшим строительным свойством растворов является прочность, а растворных смесей – подвижность и водоудерживающая способность.

Прочность затвердевшего цементного раствора подобно бетону зависит от двух основных факторов: активности цемента и цементноводного отношения. Эту зависимость выражают формулой

R28 = 0,25Rц ( ЦВ − 0,4) ,

где R 28 – предел прочности при сжатии раствора в возрасте 28

дней, МПа;

Rц – активность цемента, МПа;

Ц

В

Эта формула верна для растворов, уложенных на плотное основание. Прочность же растворов, уложенных на пористое основание (кирпич), выражается в зависимости от расхода вяжущего вещества по формуле:

R28 = k∙ R 28 (Ц – 0,05) + 4.

где Ц – расход цемента, т/м3 песка;

k – коэффициент, зависящий от качества песка: для крупного песка – 2,24; для песка средней крупности – 1,8; для мелкого песка – 1,4.
