Материал: m33170

В строительстве ситаллы используют в виде конструкционного и отделочного материалов в промышленном и гражданском строительстве.

Ситаллопласты – материалы, получаемые на основе пластических масс (фторопластов) и ситаллов. Они обладают высокой износоустойчивостью и химической стойкостью. Для изготовления ситаллопластов ситаллы измельчают до получения порошка заданного гранулометрического состава. В дальнейшем процесс не отличается от технологии изготовления пластмасс. Ситаллопласты находят применение в качестве антифрикционных и конструкционных материалов.

Шлакоситаллы являются одним из новых микрокристаллических материалов, получаемых на основе огненно-жидких металлургических шлаков с добавками кристаллизаторов. Шлакоситаллы обладают высокими физико-механическими свойствами, износоустойчивостью, прочностью, стойки к химической агрессии, хорошо сопротивляются атмосферным воздействиям, не обладают токсичностью.

В последние годы начали широко применять листы и плиты из прокатного шлакоситалла.

Для изготовления плит и листов шлакоситалл должен удовлетворять следующим требованиям: предел прочности при изгибе – не менее 65 МПа, потеря в массе при истирании – не более 0,06 г/см2, кислотостойкость – не менее 98%, средняя плотность – 2700 кг/м3.

Все более широкое применение получает производство пеношлакоситаллов со средней плотностью 300-600 кг/м3 и пределом прочности при сжатии 14 МПа, теплопроводностью 0,08- 0,16 Вт/м·К и рабочей температурой до 750 0 С.

4. НЕОРГАНИЧЕСКИЕ (МИНЕРАЛЬНЫЕ) ВЯЖУЩИЕ ВЕЩЕСТВА

4.1. Общие сведения и классификация минеральных вяжущих

Неорганическими (минеральными) вяжущими веществами

называют материалы чаще всего в виде тонкомолотых порошков, способные при смешивании с водой (или, что бывает реже, с водными растворами солей) образовывать пластично-вязкую массу

81

(вяжущее тесто), которая постепенно твердеет, превращаясь в прочное камневидное тело. По этим признакам неорганические вяжущие вещества (известь, гипс, цемент и др.) отличаются от органических вяжущих, например битумов, дегтей, смол. Последние обычно приводят в рабочее состояние расплавлением или растворением в органических жидкостях.

В настоящее время строители располагают обширной номенклатурой минеральных вяжущих веществ. Вместе с тем их виды имеют ряд общих признаков, позволяющих разделять (классифицировать) вяжущие вещества по отдельным видам и группам. Такими общими признаками, положенными в основу групповой классификации, являются следующие три:

1)область применения вяжущего;

2)сырьевые материалы для получения вяжущего, которые характеризуют его химический состав;

3)технологические параметры производства (например, температура и продолжительность обжига).

Наиболее важны для строителей свойства вяжущего веще-

ства. Одни вяжущие твердеют только на воздухе, а другие могут затвердевать во влажных условиях и даже в воде. По этому признаку минеральные вяжущие вещества разделяют на воздушные и гидравлические.

Воздушные вяжущие вещества могут затвердевать и дли-

тельно сохранять или повышать прочность только на воздухе. К ним относят воздушную известь, гипсовые и магнезиальные вяжущие, жидкое стекло. В условиях повышенной влажности воздушные вяжущие вещества значительно снижают или совершенно теряют прочность.

Гидравлические вяжущие вещества могут затвердевать и длительно повышать прочность не только на воздухе, но и в воде. К вяжущим веществам этой группы относят гидравлическую известь, портландцемент, глиноземистый цемент и др. Обладая способностью затвердевать на воздухе и в воде, эти вяжущие имеют, кроме того, более высокую прочность, чем воздушные. Поэтому гидравлические вяжущие вещества наиболее ценны для строителей.

Вяжущие часто оценивают по скорости твердения. Наибольшей быстротой твердения обладает строительный гипс - он

82

приобретает значительную прочность за несколько часов. Наиболее медленно твердеет воздушная известь, она в обычных условиях заметно отвердевает лишь через несколько недель или месяцев.

В строительном материаловедении принято выделять две стадии в процессе твердения: схватывание и собственно твердение. Такое членение процесса имеет весьма условный характер, но оно удобно для практических целей. Когда вяжущее тесто обнаруживает признаки загустевания, начиная заметно терять пластичность, то этот момент считают началом схватывания. Начало схватывания большинства цементов наступает не ранее чем через 45 мин, а чаще всего - через 3–4 ч после затворения водой. За это время на производстве успевают произвести перемешивание, транспортирование и укладку смесей. До начала схватывания вяжущее тесто обладает резко выраженными тиксотропными свойствами, т.е. способностью разжижаться при встряхивании и при других механических воздействиях, а затем, находясь в покое, вновь становиться густо вязким. Т и к с о т р о п и я вяжущего теста широко используется в практике, например, при уплотнении бетонных смесей вибрированием.

Когда вяжущее тесто полностью загустевает и превращается в твердое тело, еще не обладающее практически значительной прочностью, то такой момент признают окончанием схватывания. В большинстве случаев это происходит примерно через 6–8 ч, но не позднее чем через 12 ч.

По механической прочности большинство вяжущих подразделяют на марки. Прочность вяжущих веществ находится в широком диапазоне.

Вяжущие автоклавного твердения – вещества, способные при автоклавном синтезе, происходящем в среде насыщенного водяного пара, затвердевать с образованием плотного, прочного камня. В эту группу входят известково-кремнистые, известковозольные, известково-шлаковые вяжущие, хотя по существу они тоже относятся к гидравлическим вяжущим.

4.2.Гипсовые вяжущие, сырье для их приготовления, технология получения, свойства и применение

Из всего многообразия воздушных вяжущих рассмотрим гипсовые, магнезиальные вяжущие и воздушную известь.

83

Гипсовые вяжущие вещества представляют собой тонко-

измельченный продукт обжига гипсового камня. Он состоит в основном из двуводного сернокислого кальция СаSO4 × 2H2O. В

зависимости от температуры и условий обжига получают гипс строительный, гипс высокопрочный и ангидритовые цементы.

Строительный гипс – тонкоизмельченный продукт обжига гипсового камня при температуре 110–1800 С. Производство строительного гипса включает следующие операции: дробление, помол и тепловую обработку гипсового камня. В основном применяют три способа производства гипса, которые отличются типами тепловых аппаратов для обжига: в сушильных барабанах, в варочных котлах и в шахтных мельницах (рис.19).

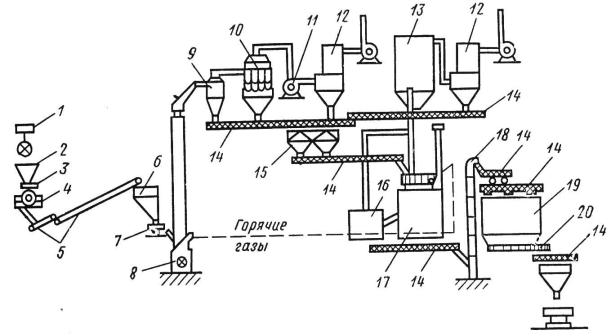

Рис. 19. Технологическая схема производства полуводного гипса

сприменением варочных котлов:

1– мостовой и грейферный кран; 2 – бункер гипсового камня; 3 – лотковый питатель; 4 – щековая дробилка; 5 – ленточные транспортеры; 6 – бункер гипсового щебня; 7 – тарельчатый

питатель; 8 – шахтная мельница; 9 – циклон; 10 – батарея циклонов; 11 – вентилятор; 12 – рукавные фильтры; 13 – пылеосадительная камера; 14 – шнеки; 15 – бункер сырого молотого гипсового камня; 16 – бункер выдерживания; 17 – гипсоварочный котел; 18 – элеватор; 19 – бункер готового гипса; 20 – скребковый транспортер

84

При температуре 150–1700С двуводный сернокислый кальций СаSO4 × 2H2O частично теряет гидратную воду и переходит в

полуводный по реакции:

СаSO4 × 2H2O = CaSO4 × 0,5Н2О +1,5Н2О .

Полуводный сернокислый кальций в основном представляет химический состав строительного гипса. Схватывание и твердение гипса заключается в том, что при смешивании с водой образуется пластичное тесто, превращающееся впоследствии в твердое камневидное тело с определенной твердостью и прочностью. Основная реакция, протекающая при твердении строительного гипса, заключается в присоединении воды и образовании двуводного сульфата кальция:

СаSO4 × 0,5H2O + 1,5Н2О = CaSO4 × 2Н2О .

На свойства строительного гипса большое влияние оказывают количество воды затворения и тонкость помола. При затворении гипса воды берут всегда больше, чем это требуется для химической реакции. Строительный гипс является быстросхватывающим и быстротвердеющим вяжущим веществом: начало схватывания должно поступать не ранее чем через 4 мин, а конец – не позднее чем через 30 мин, но не ранее чем через 6 мин с момента затворения водой.

Для замедления схватывания гипса применяют известковоклеевой замедлитель, сульфитно-дрожжевую барду в количестве 0,1

– 0,3% от массы гипса.

Применяют строительный гипс для изготовления гипсовых и гипсобетонных строительных изделий для внутренних частей зданий: перегородочных плит, панелей, сухой штукатурки, для получения гипсовых и смешанных растворов, для изготовления декоративных и отделочных материалов, для изготовления сани- тарно-технических кабин.

Г и п с ф о р м о в о ч н ы й – продукт обработки гипсового камня, отличающийся от строительного гипса более тонким помолом и большей прочностью. Тонкость помола (остаток на сите № 02) не более 2,5%. Формовочный гипс применяют для изготовления форм, моделей и изделий в строительной, машиностроительной отраслях промышленности.

85
