Aufbau der Einund Ausgangsdaten:

Der Zähler verarbeitet die Zählimpulse am Eingang CLOCK. Die Wechsel von 0 V auf 24 V werden gezählt.

Der Zählvorgang erfolgt vorwärts (aufsteigend), falls der Eingang V/R mit 24 V beschaltet ist. Bei unbeschaltetem Eingang oder 0 V wird rückwärts gezählt.

Die unteren beiden Kontakte sind mit je einem zusätzlichen Ausgang beschaltet. Die Ausgänge werden durch Bits im Steuerbyte gesetzt.

Das Steuerbyte enthält folgende Bits:

Steuerbyte

Das Statusbyte enthält folgende Bits:

Statusbyte

Mit dem Steuerund Statusbyte können folgende Aufgaben erledigt werden:

Zähler setzen: Wird Bit 5 im Steuerbyte gesetzt, wird der Zähler mit dem 32 Bit Wert der Ausgangsbytes 0 bis 3 geladen. Solange das Bit gesetzt ist, wird der Zähler angehalten und der Ladewert bleibt erhalten. Das erfolgreiche Laden des Zählers wird mit Bit 5 im Statusbyte gemeldet.

Zähler sperren: Wird Bit 4 im Steuerbyte gesetzt, dann werden Zählvorgänge unterdrückt. Bit 4 im Statusbyte meldet das Sperren des Zählers.

Ausgänge setzen: Die Bits 2 und 3 setzen die zusätzlichen zwei binären Ausgänge der Zählerklemme.

Der Zähler liefert sein Ergebnis im binären Format.

:$*2Ç, 2Ç6<67(0

Ein Beispiel:

Der Zähler wird durch „Zählersetzen“ auf den Wert 0x0000.0000 gebracht

- 0X2X.XXXX, 0x00, 0x00, 0x00, 0x00 als Ausgangswert übertragen (Steuerbyte und neuen Zählerstand übergeben)

-warten bis der Eingangswert 0X2X.XXXX, 0xXX, 0xXX, 0xXX, 0xXX ist (abwarten bis das Statusbyte das Laden zurückmeldet) ,

-0x00, 0x00, 0x00, 0x00 , 0x00 als Ausgangswert übertragen (Zähler freigeben) Auf den ersten und weitere Zählimpulse warten

-der Eingangswert ist XX02.XXXX, 0x00, 0x00, 0x00, 0x00 (kein Zählimpuls erhalten ) -der Eingangswert ist XX02.XXXX, 0x00, 0x00, 0x00, 0x01 (1. Zählimpuls erhalten ) -der Eingangswert ist XX02.XXXX, 0x00, 0x00, 0x00, 0x02 (2. Zählimpuls erhalten ) -.................

-der Eingangswert ist XX02.XXXX, 0xFF, 0xFF, 0xFF, 0xFF, (maximale Zählerstand ist

erreicht)

-der Eingangswert ist XX02.XXXX, 0x00, 0x00, 0x00, 0x00, (ein weiterer Zählimpuls bringt

)

-der Eingangswert ist XX02.XXXX, 0x00, 0x00, 0x00 0x01, (ein weiterer Zählimpuls

erhalten)

Hinweis: 0x23 ist ein Wert in Hexadezimaldarstellung. 0101.1001 ist ein Wert in Binärdarstellung.

Ein X wird verwendet, falls der Wert an dieser Stelle ohne Bedeutung ist.

:$*2Ç, 2Ç6<67(0

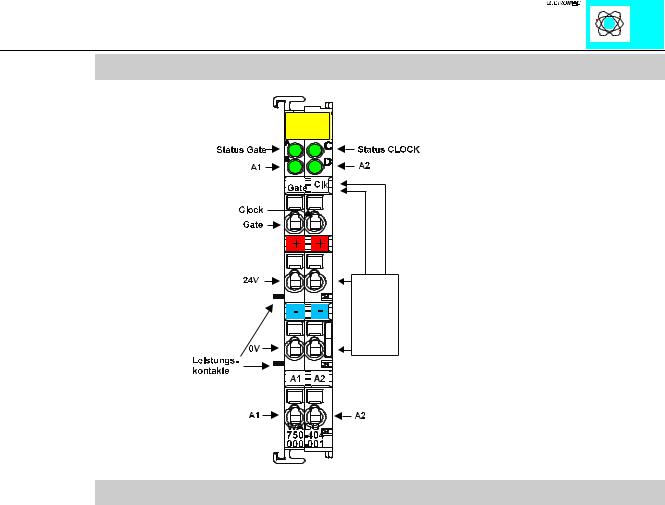

Zähler mit Freigabeeingang, 750-404/000-001

Technische Beschreibung:

Die vorliegende Zählerklemme kann auch in der Einstellung Zähler mit Freigabeeingang bestellt werden. Sie hat dann die zwölfstellige Bestellnummer

750-404/000-001.

Der Zähler verarbeitet die Zählimpulse am Eingang Clock. Es werden die Wechsel von 0 V auf 24 V gezählt. Der Zählvorgang erfolgt dabei vorwärts (aufsteigend). Bei einem mit 24 V beschalteten Gate Eingang erfolgt kein Zählvorgang. Gezählt wird bei 0 V bzw. unbeschaltetem Gate Eingang.

Es werden 4 Datenbytes und ein zusätzliches Steuer-/Statusbyte von der Klemme ausgegeben. Die Klemme liefert dann 32 Bit Zählerstände. Als Kennung wird 1 mal 180 (0xB4hex) verwendet. Der Aufbau der Einund Ausgangsdaten ist somit analog zum Aufbau bei dem Vorwärts-/Rückwärtszähler.

Die Zählerklemme kann an allen Buskopplern des :$*2Ç, 2Ç6<67(0 (mit Ausnahme der Economy Varianten) betrieben werden.

:$*2Ç, 2Ç6<67(0

Torzeitzähler, 750-404/000-002

Technische Beschreibung:

Die vorliegende Zählerklemme kann auch in der Einstellung Torzeitzähler bestellt werden. Sie hat dann die zwölfstellige Bestellnummer 750-404/000-002.

Diese Beschreibung ist nur für Hardwareversion X X X X 0 0 0 1- - - - gültig. Diese Seriennummer ist auf der rechten Seite der Klemme aufgedruckt.

Die Zählerklemme verarbeitet Zählimpulse am Eingang CLOCK. Die Zählung geschieht flankengesteuert, d.h. durch einen Wechsel des CLOCK-Signals von 0 V auf 24 V wird der Zählerstand inkrementiert bzw. dekrementiert.

Der Zählvorgang erfolgt vorwärts (aufsteigend), falls der Eingang V/R mit 24 V beschaltet ist. Bei unbeschaltetem Eingang oder 0 V wird rückwärts gezählt. Die Anschlußpunkte A1 und A2 sind digitale Ausgänge und können über das Steuerbyte aktiviert werden.

Die Zählerklemme kann an allen Buskopplern des :$*2Ç, 2Ç6<67(0 (mit Ausnahme der Economy Varianten) betrieben werden.

:$*2Ç, 2Ç6<67(0

Aufbau der Einund Ausgangsdaten:

Der Zähler verarbeitet die Zählimpulse am Eingang CLOCK über einen bestimmten Zeitraum. Dieser Zeitraum ist auf 10 s voreingestellt. Der so ermittelte Zählerstand bleibt bis zum Ablauf der nächsten Zeitperiode im Prozeßabbild gespeichert. Die Zählung erfolgt nach jedem Verstreichen der Aufzeichnung bei Null

Die Aktivierung des Zählvorgangs und somit die Synchronisation zur überlagerten Steuerung erfolgt über einen Handshake im Steuerund Statusbyte.

Der Ablauf einer Zählperiode und damit das Vorliegen neuer Prozeßdaten wird über ein Toggelbit im Statusbyte gemeldet.

Das Steuerbyte enthält folgende Bits:

Steuerbyte

Das Statusbyte enthält folgende Bits:

Statusbyte
