3 Ответы на контрольные вопросы
1) Каков структурный состав машины БУ ЭВМ?
БУ ЭВМ содержит: арифметико-логическое устройство (АЛУ),
центральное устройство управления (ЦУУ), а также оперативное запоминающее устройство (ОЗУ) небольшой емкости.
2) Какие связи организует шина ША?
Шина адреса (шА) подключена ко входу регистру адреса (RA) памяти ОЗУ и соединена с выходом мультиплексора отсылок и пультовым терминалом. Шину шА загружают отсылкой (В, С) с выхода мультиплексора отсылок по команде «Р» (продолжить), которая формируется с пультового терминала.
3) Какие связи организует шина ШD?
Шина данных (шD) связывает порты ввода-вывода РАЛУ и ОЗУ.
Передачу данных (двусторонний обмен) по ней обеспечивают сигналы у5, у4,
у1. Порт ввода-вывода РАЛУ - RG и позволяет читать или загружать данные на шD с помощью приемопередатчика, управляемого инверсным сигналом у5.
При у5 = 1 - вывод данных (загрузка шD); иначе - ввод (чтение шD).
4) Каково назначение управляющих сигналов Yi?
Обеспечивают выполнение микроопераций: y1)R:=RS;
y2)RA:=A; y3)RA:=СТАК; y4) RG:=RS; y5) RS:=RG; y6) RGK:=RS; y7) СТАК:=A;
y8) СТАК:=СТАК+1
5)Как организовано управление портом ввода-вывода ОЗУ?
ВОЗУ выделяются: регистр адреса (RA); регистр слова (RS) и шинный формирователь F образуют порт ввода-вывода, управляемый инверсными y4,
17
у1 и у6; R и W- управляющие входы; OP - осведомительный выход. Сигналы
«R» и «W» инициализируют в ОЗУ операции записи и чтения слова:
−W - ОЗУ [RA]: =RS;
−R- RS: =ОЗУ [RA].
Период выполнения этих операций отмечается осведомительным сигналом «ОР», который принимает значение 1 в момент начала обращения к памяти и значение 0 - в момент окончания операции «запись» (W) или
«чтение» (R). При этом процесс генерации УА приостановлен.
6) Как организовано управление портом ввода-вывода АЛУ?
Шина данных (шD) связывает порты ввода-вывода РАЛУ и ОЗУ.
Передачу данных (двусторонний обмен) по ней обеспечивают сигналы у5, у4,
у1. Порт ввода-вывода РАЛУ - RG и позволяет читать или загружать данные на шD с помощью приемопередатчика, управляемого инверсным сигналом у5.
При у5 = 1 - вывод данных (загрузка шD); иначе - ввод (чтение шD).
7) Для чего используется бит PZ в команде?
Бит PZ используется тогда, когда команда предписывает операцию и указывает операнды, участвующие в операции. Операция задается кодом:
Рисунок 4 – Формат команды БУ ЭВМ Множество операций, поддерживаемых БУ ЭВМ разделяется на три
группы:
1)основные;
2)посылочные;
3)управления.
8) Какие осведомительные сигналы формируются к УА, поясните
их назначение?
DC расшифровывает код операции команды и вырабатывает осведомительные сигналы групп операций (x). УА в зависимости от x
формирует или нет последовательность управляющих сигналов y.
18
9) Для чего предназначен элемент СТАК?
Функция CТAK - образовывать слово, представляющее адрес
следующей команды. Обычно CТAK имеет инкрементное устройство, которое
добавляет 1 к текущему адресу.
10)Какие команды поддерживает система команд БУ ЭВМ?
Таблица 1 – Система команд БУ ЭВМ
Группы |
|
|
КОП |
PZ |
Действие |
операций |
|
|
|
|
|
|
|
|
|
|
|
Арифметичес |
+ |
01 |
0 |
RG:= RG + ОЗУ (A) |
|
кие |
|
+ |
01 |
1 |
RG:= RG + ОЗУ (A), ОЗУ (A):= RG; |
|
|
|
|
|
|
операции |
|
- |
02 |
0 |
RG:= RG - ОЗУ (A) |
(АО) |
|
- |
02 |
1 |
RG:= RG - ОЗУ (A), ОЗУ (A):= RG; |
|
|
|
|
|
|
|
|
* |
03 |
0 |
RG:= RG * ОЗУ (A) |
|
|
* |
03 |
1 |
RG:= RG * ОЗУ (A), ОЗУ (A):= RG; |
KOP.PZ.A |
|
|
|
|
|
|
/ |
04 |
0 |
RG:= RG / ОЗУ (A) |
|
|
|
/ |
04 |
1 |
RG:= RG / ОЗУ (A), ОЗУ (A):= RG; |
|
|
|
|
|
|
Посылочные |
MOV |
05 |
0 |
RG:= ОЗУ (A) |
|
операции |
|
|
05 |
1 |
ОЗУ (A):= RG; |
(ПО) |
|
|
|
|
|
|
|
|
|
|
|
Безусловный |
BR |
06 |
0 |
CTAK := A |
|
переход (БП) |
|
|
|
|
|
|
|
|
|
|
|
Переход |
по |
BPL |
07 |
0 |
СТАК := A, Если PZ = ЗНАК = 0 СТАК:= |
знаку |
|
|
|
|
СТАК + 1, Если PZ <> ЗНАК; СТАК:= A |
результата |
|
BMI |
07 |
1 |
, Если PZ = ЗНАК = 1 |
(ЗН) |
|
|
|
|
СТАК:= СТАК + 1, Если PZ <> ЗНАК; |
|
|
|
|
|
|
Переход |
по |
BNE |
08 |
0 |
СТАК:= A, Если PZ = НУЛЬ = 0 |
нулевому |
|
|
|
|
СТАК:= СТАК + 1, Если PZ <> НУЛЬ; |
результату |
|
BEQ |
08 |
1 |
СТАК:= A, Если PZ = НУЛЬ = 1 |
(НУ) |
|
|
|
|
СТАК:= СТАК + 1, Если PZ <> НУЛЬ; |
|
|
|
|
|
|
19
Таблица 2 - Система команд БУ ЭВМ
Группы |
|
|
КОП |
PZ |
Адрес |
Действие |
операций |
|
|
|
|
|
|
|
|
|
|
|
|
|
Подпрограмм |
|
|
|
|
|
|
а (ПП) |
|
|
|
|
|
|
Обращение к |
JSR |
09 |
0 |
АА |
ST1:= СТАК ,СТАК:= A; |
|
ПП |
|
RTS |
09 |
1 |
00 |
СТАК:= ST1; |
Возврат |
из |
|
|
|
|
|
ПП |
|
|
|
|
|
|
|
|
|
|
|
|
|
Останов |
|
HAL |
10 |
0 |
00 |
Прекращение работы; |
|
|
T |
|
|
|
|
|
|
|
|
|
|
|
Внешнее |
|
|
|
|
|
|
устройство |
|
|
|
|
|
|
(ВУ) |
|
GVV |
11 |
0 |
АА |
RG:= ВУ (A); |
Ввод из ВУ |
|
GVIV |
11 |
1 |
АА |
ВУ (A):= RG; |
Вывод в ВУ |
|
|
|
|
|
|
|
|
|
|
|
|
|
11) Изобразите обобщенную структуру процессора и поясните
назначение его узлов.

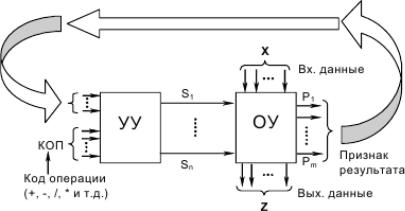

Рисунок 7 – обобщенная структура процессора Процессор для упрощения можно рассматривать состоящим из двух
устройств – операционного (ОУ) и управляющего (УУ) (ОУ – выполняет указанные элементарные операции; УУ – управляет ОУ, задавая необходимую
20
последовательность выполнения этих операций). В качестве узлов УУ и ОУ включают в себя регистры, счетчики, сумматоры, мультиплексоры,
дешифраторы и т.д.
ОУ включает в себя набор функциональных узлов: счетчики, регистры,
сумматоры и т.д. Количество этих узлов в ЭВМ или отдельных ее устройствах конечно, и каждый из них может выполнять конечное число различных действий, управление которыми осуществляется по сигналу, поступающему из УУ. Таким образом, УУ управляет конечным числом блоков ЭВМ и вырабатывает конечные последовательности управляющих сигналов, а
значит, имеет конечное число внутренних состояний, входных и выходных сигналов.
12)Опишите структуру и формат команд БУ ЭВМ.
Форматы команд ЭВМ
Вкоманде, как правило, содержатся не сами операнды, а информация объект адресах ячеек памяти или регистрах, в которых они находятся. Код команды можно представить состоящим из нескольких полей, каждое из которых имеет свое функциональное назначение.
Вобщем случае команда состоит из:
•операционной части (содержит код операции);
•адресной части (содержит адресную информацию о местонахождении обрабатываемых данных и месте хранения результатов).
В свою очередь, эти части, что особенно характерно для адресной части, могут состоять из нескольких полей.
Структура команды определяется составом, назначением и расположением полей в коде.
Форматом команды называется заранее оговоренная структура полей ее кода с разметкой номеров разрядов (бит), определяющих границы отдельных полей команды, или с указанием числа разрядов (бит) в
определенных полях, позволяющая ЭВМ распознавать составные части кода.
