Материал: ЛР4
|
|
|
|
|
11 |
Таблица 1 – Система команд БУ ЭВМ |
|
||||
|
|
|
|
|
|
|
Группы |
|
КОП |
PZ |
Действие |
|
операций |
|
|
|
|
|
|
|
|
|
|
|
Арифметичес |
+ |
01 |
0 |
RG:= RG + ОЗУ (A) |
|
кие |
+ |
01 |
1 |
RG:= RG + ОЗУ (A), ОЗУ (A):= RG; |
|
|
|
|
|
|
|
операции |
- |
02 |
0 |
RG:= RG - ОЗУ (A) |
|
(АО) |
- |
02 |
1 |
RG:= RG - ОЗУ (A), ОЗУ (A):= RG; |
|
|
|
|
|
|
|
|
* |
03 |
0 |
RG:= RG * ОЗУ (A) |
|
|
* |
03 |
1 |
RG:= RG * ОЗУ (A), ОЗУ (A):= RG; |
|
KOP.PZ.A |
|
|
|
|
|
/ |
04 |
0 |
RG:= RG / ОЗУ (A) |
|
|
|
/ |
04 |
1 |
RG:= RG / ОЗУ (A), ОЗУ (A):= RG; |
|
|
|
|
|
|
|
Посылочные |
MOV |
05 |
0 |
RG:= ОЗУ (A) |
|
операции |
|
05 |
1 |
ОЗУ (A):= RG; |
|
(ПО) |
|
|
|
|
|
|
|
|
|
|
|
Безусловный |
BR |
06 |
0 |
CTAK := A |
|
переход (БП) |
|
|
|
|
|
|
|
|
|
|
|
Переход по |
BPL |
07 |
0 |
СТАК := A, Если PZ = ЗНАК = 0 |
|
знаку |
|
|
|
СТАК:= СТАК + 1, Если PZ <> ЗНАК; |
|
результата |
BMI |
07 |
1 |
СТАК:= A , Если PZ = ЗНАК = 1 |
|
(ЗН) |
|
|
|
СТАК:= СТАК + 1, Если PZ <> ЗНАК; |
|
|
|
|
|
|
|
Переход по |
BNE |
08 |
0 |
СТАК:= A, Если PZ = НУЛЬ = 0 |
|
нулевому |
|
|
|
СТАК:= СТАК + 1, Если PZ <> НУЛЬ; |
|
результату |
BEQ |
08 |
1 |
СТАК:= A, Если PZ = НУЛЬ = 1 |
|
(НУ) |
|
|
|
СТАК:= СТАК + 1, Если PZ <> НУЛЬ; |
|
|
|
|
|
|
12
Таблица 2 - Система команд БУ ЭВМ
Группы |
|
КОП |
PZ |
|
Адрес |
Действие |
операций |
|
|
|
|
|
|
|
|
|
|
|
|
|
Подпрограмм |
|
|
|
|
|
|
а (ПП) |
|
|
|
|
|
|
Обращение к |
JSR |
09 |
|
0 |
АА |
ST1:= СТАК ,СТАК:= A; |
ПП |
RTS |
09 |
|
1 |
00 |
СТАК:= ST1; |
Возврат из |
|
|
|
|
|
|
ПП |
|
|
|
|
|
|
|
|
|
|
|
|
|
Останов |
HAL |
10 |
|
0 |
00 |
Прекращение работы; |
|
T |
|
|
|
|
|
|
|
|
|
|
|
|
Внешнее |
|
|
|
|
|
|
устройство |
|
|
|
|
|
|
(ВУ) |
GVV |
11 |
|
0 |
АА |
RG:= ВУ (A); |
Ввод из ВУ |
GVIV |
11 |
|
1 |
АА |
ВУ (A):= RG; |
Вывод в ВУ |
|
|
|
|
|
|
|
|
|
|
|
|
|
В данной модели, в отличие от реального процессора, нет перехода по переполнению. Вследствие того, что модель является учебной, главной целью стоит обучение пользователя основам построения и принципам работы ЭВМ.
Визуализация функционирования БУ ЭВМ. При разработке автоматизированной обучающей системы модели учебной ЭВМ введены следующие ограничения: состав учебной ЭВМ - минимальной конфигурации,
включающей процессор, оперативное запоминающее устройство, внешнее устройство и трехшинный канал; система команд должна быть минимальной,
но достаточной для исполнения структур - следование, ветвление, цикл,
подпрограмма, а также обращения к внешнему устройству; адресное пространство (99 адресов) распределено для программной памяти (1-70 слов),
для данных (адреса: (71-94) и (95-99) - адреса внешнего устройства); формат команды - одноадресный, содержит поле кода операции, поле признака модификации команды (цифра 0 или 1) и поле адреса; глубина вложения
13
подпрограмм - 4; режимы работы - 2, или ввод загрузочного модуля программы и ввод исходных данных, или счет в пошаговом или автоматическом проходе программы.
2.2 Написание программы Иллюстрацией процессов в БУ ЭВМ используется моделирующая
программа АОС 1 «Базовая Учебная ЭВМ». Работа с АОС1 осуществляется в среде Windows. Для выполнения программы запустите файл «AOS1.ехе».

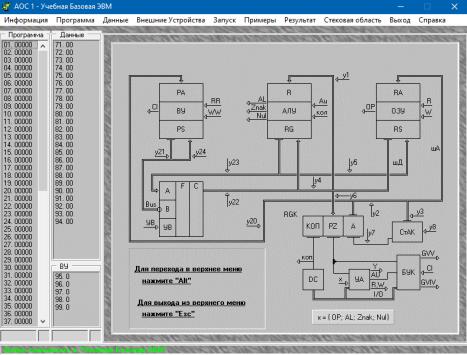

Рисунок 4 – Окно программы АОС 1 базовой учебной ЭВМ В ходе выполнения работы была написана программа, представленная
на рисунке 5.
14

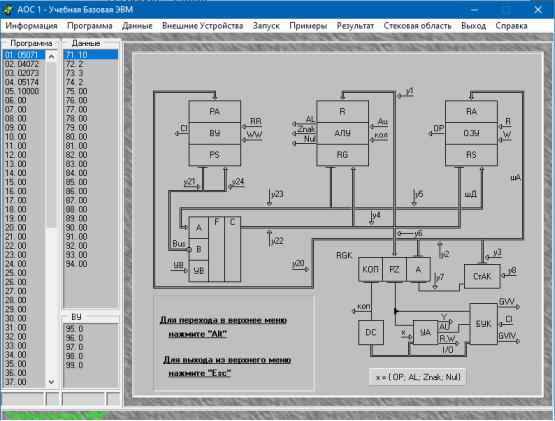

Рисунок 5 – Готовая программа
2.3Алгоритм и код программы и его объяснение
Вячейки данных присваиваем значения:
1)71 ячейка – 10
2)72 ячейка – 2
3)73 ячейка – 3
4)74 ячейка – ячейка для ответа
Код программы:
1) 05071 – передача в регистр данных (RG) значение ячейки 71,
где 050 – обозначение посылочной операции RG: =ОЗУ(А), 71адрес ячейки с данными(А);
2)04072 – деление RG на значение ячейки 72, где 040 – код операции RG: =RG/ОЗУ(А);
3)02073 – разница RG на значение ячейки 73, где 020 – код операции RG: = RG-ОЗУ(А);
15
4) 05174 – передача значение RG в значение ячейки 74, где 051-
код операции пересылки ОЗУ(А): = RG;
5) 10000 – остановка, прекращение работы.
Число в ячейке 74 — это ответ (Ответ число 2). Алгоритм программы представлен на рисунке 6.

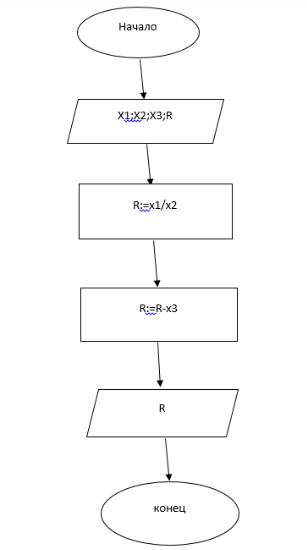

Рисунок 6 - Алгоритм программы
