Материал: Литолого-петрографические особенности и условия формирования отложений баженовской свиты на Западно-Квензерской площади (Томская область)

для литотипа III, представленного аргиллитами глинисто-кремнистыми буровато-черными с неравномерной горизонтальной, линзовидной и слабо полого-наклонной слоистостью, с прослоями кремнистого материала, онихитами белемнитов, створками мелких раковин, с сыпью и конкрециями пирита, характерно низкое значение на кривых GR и IK, высокое на кривых NKT, R, PZ и LLD;

для литотипа IV, представленного аргиллитами темно-серыми с бурым оттенком и буровато-черными, битуминозными, тонко отмученными, с остатками белемнитов, ихтиофауны, створчатых и трубчатых раковин, с присыпками и конкрециями пирита, характерно низкое значение на кривых NKT, IK и LLD, высокое на кривых GR, R и PZ;

для литотипа V, представленного аргиллитами кремнисто-глинистыми с тонкими кремнистыми прослойками, с остатками онихитов белемнитов, пиритизированные: с присыпками и конкрециями пирита, характерно низкое значение на кривых NKT и IK, среднее на кривых GR, R, PZ и LLD.

3.3 Петрографические особенности литотипов

В ходе микроскопических петрографических исследований были выявлены особенности состава и распределения компонентов (минеральных, органогенных остатков, рассеянного органического вещества и др.), слагающих литотипы, их микротекстурные и микроструктурные характеристики, уточнено название литотипов.

Литотип I (рисунок 3.9) представлен аргиллитами алевритовыми глинистыми темно-серыми скрытослоистыми, содержащими конкреции, сыпь и скопления пирита и хлорит. Микротекстура пород неоднородная, структура алевропелитовая, пелитовая, органогенная. Порода сложена агрегатом чешуйчатых глинистых минералов, тонко раскристаллизованным кремнистым веществом, содержит алевритовую примесь кварца и полевых шпатов. В породах отмечаются остатки трубчатых и створчатых раковин, ростров белемнитов, радиолярий, присутствуют следы жизнедеятельности мелких илоядных животных. Шл. 1, глубина 2816,48 м.

Рисунок 3.9 - Петрографические особенности литотип I

Литотип II (рисунок 3.10) представлен коричневато-черными аргиллитами глинисто-кремнистыми битуминозными однородными и скрытослоистыми, в которых кремнистый материал преобладает над глинистым. Структура пород лепидобластовая, пелитовая, биогенная. Отмечаются остатки водорослей, онихитов и ростров белемнитов, радиолярий, спикулы губок. Породы слабо пиритизированы и слабо карбонатизированы. Шл. 2, глубина 2815,8 м; шл. 3, глубина 2815,62 м; шл. 4, глубина 2815,15 м; шл. 5, глубина 2814,53 м; шл. 6, глубина 2813,98 м.

Рисунок 3.10 Петрографические особенности литотип II

Литотип III (рисунок 3.11), представлен аргиллитами глинисто-кремнистыми буровато-черными с неравномерной горизонтальной, линзовидной и слабо полого-наклонной слоистостью. Они сложены пелитовым и чешуйчато-волокнистым агрегатом, карбонатизированы слабо пиритизированы, содержат спикулы губок и раковины радиолярий, встречаются редкие остатки онихитов белемнитов и мелких двустворок. Шл. 7, глубина 2813,77 м; шл. 8, глубина 2813,26 м.

Рисунок 3.11 Петрографические особенности литотип III

Литотип IV (рисунок 3.12) - аргиллиты глинисто-кремнистые буровато-черные. В отличие от выше описанных, литотип сложен более тонко отмученным глинисто-кремнистым материалом. Кремнистый материал часто образует послойно уплощенные линзы и прослойки, подчеркивая горизонтальную и пологую волнисто-линзовидную слоистость. Количество кремнистого материала в литотипе повышено и достигает 65 %. Отмечаются послойные присыпки и конкреции пирита, рассеянный кальцит. Органогенные остатки представлены радиоляриями, онихитами белемнитов, остатками ихтиофауны, створчатых и трубчатых раковин. Шл. 9, глубина 2811,79 м; шл. 10, глубина 2810,8 м; шл. 11, глубина 2808,93 м; шл. 12, глубина 2806,76 м; шл. 13, глубина 2804,87 м; шл. 14, глубина 2803,62 м; шл. 15, глубина 2803,02 м; шл. 16, глубина 2801,96 м.

Рисунок 3.12 Петрографические особенности литотип IV

Литотип V (рисунок 3.13), распространен в верхней части изученного разреза, породы вновь представлены аргиллитами кремнисто-глинистого состава, в которых пелитовый глинистый материал преобладает над кремнистым. Породы имеют темно-серую окраску, однородные или с тонкими кремнистыми прослойками, слабокарбонатизированные, содержат присыпки и конкреции пирита.

Органогенные остатки в них представлены фосфатизированными обломками фауны, плохо сохранившимися скелетами раковин радиолярий. Отмечаются остатки растительной органики черного цвета в виде удлиненных обрывков очень плохой сохранности. Шл. 17, глубина 2800,4 м; шл. 18, глубина 2797,0 м.

Рисунок 3.13 Петрографические особенности литотип V

Таким образом, установлено, что битуминозные аргиллиты глинисто-кремнистые литотипов I, II, III выделенные в средней части разреза (интервал глубин 2816,0-2801,0 м), по сравнению с нижезалегающими (литотип I, интервал 2822,3-2816,0 м) и вышезалегающими (литотип V, интервал 2801,0-2795,0 м) их аргиллитами, характеризуются более однородной микротекстурой, более мелким размером слагающих частиц, обогащены кремнистым материалом, иногда кальцитом и пиритом. По особенностям строения и вещественного состава они характеризуют баженовскую свиту. Породы литотипа I относятся к георгиевской свите, а аргиллиты кремнисто-глинистые (литотип V) представляют нижнюю часть куломзинской свиты.

3.4 Вещественный состав литотипов, по результатам рентгенофазового анализа

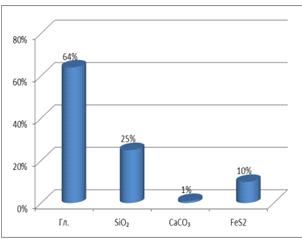

Литотип I характеризуется, по результатам рентгенофазового анализа (РФА), следующими особенностями: аргиллиты имеют преимущественно глинистый состав (64 %), при подчиненном содержании кремнистого материала (25 %), присутствием примеси кальцита (1 %) и повышенным, по сравнению с другими литотипами, содержанием пирита (10 %) (рисунок 3.14).

Рисунок 3.14 - Состав литотипа I по РФА

Литотип II характеризуется примерно равным соотношением глинистого (43,2-49,3 %) и кремнистого (47,6-53,3 %) материала с незначительным превышением (5,7-3,1 %) кремнистой составляющей. Породы слабо пиритизированы (2,1-5,4 %) и слабо карбонатизированы (0,5-2,8 %) (рисунок 3.15).

В баженовских аргиллитах отмечается повышенное содержание и присутствие сингенетичных (в породе) и эпигенетичных (в трещинах) битумоидов смешанного типа (рисунок 3.20) при преобладании смолистых (желто-бурое свечение). Перераспределение битумоидов осуществлялось, как внутри баженовской толщи (в трещинах битумоид более легкого состава), так и путем миграции битумоидов из нефтематеринских баженовских аргиллитов в ниже- и вышезалегающие породы георгиевской и куломзинской свит, в которых преобладающими типами являются более миграционно подвижные легкие (голубое и светло-желтое свечение) и маслянистые (желтое свечение) эпибитумоиды, распределенные преимущественно рассеянно, точечно и по трещинам.

Накопление пород баженовской свиты отражало условия максимальной позднеюрско-раннемеловой трансгрессии морского бассейна [16]. Осадки георгиевской свиты отлагались в условиях слабого насыщения кислородом придонных вод (следы донных организмов), баженовской - в условиях высоко восстановительной среды и застойного режима бассейна, о чем свидетельствует тонкодисперсный характер пород и постоянное присутствие и высокое содержание индикаторного минерала - пирита.

Глинистые илы были обогащены кремнистым и карбонатным материалом биогенного и химического происхождения и рассеянным органическим веществом, что впоследствии привело к формированию битуминозной толщи тонко отмученных и тонкослоистых нефтематеринских аргиллитов со смешанным составом сингенетичных битумоидов, накопившейся в областях относительно глубоководных иловых впадин.

Осадки нижней части куломзинской свиты накапливались в стабильной среде с низкой гидродинамической активностью, но в менее глубоководных условиях (терригенная примесь, растительный детрит).

. ФИНАНСОВЫЙ МЕНЕДЖМЕНТ, РЕСУРСОЭФФЕКТИВНОСТЬ И РЕСУРСОСБЕРЕЖЕНИЕ

В главе «Финансовый менеджмент, ресурсоэффективность и ресурсосбережение» выпускной квалификационной работы представлен расчет сметной стоимости работ по изготовлению шлифов и аншлифов.

Сметная стоимость рассчитывается согласно нормативным правовым документам:

·  Методика составления временных проектно-сметных нормативов на геологоразведочные работы (Методика ВПСН);

·        Сборник сметных норм на геологоразведочные работы за 1992 год выпуск №7 (ССН-92, Вып. 7) [27];

·        Сборник норм основных расходов на геологоразведочные работы за 1996 год выпуск №7 (СНОР-93, Вып. 7) [28].

5.1 Расчетная часть

Прозрачные шлифы - тонкие пластинки - срезы, для исследования в проходящем свете. Полированные шлифы (аншлифы) - полированные штуфы для исследования в отраженном свете (Согласно пункту 13.1 главы 13 ССН-92, Вып. 7) [27].

Петрографические прозрачные шлифы из горных пород изготавливают путем обработки образцов пород на шлифовальных станках различных марок с применением вращающихся дисков, стеклянных плит, шлифовальных абразивных материалов, алмазных отрезных кругов и др.

Тонкая шлифовка - доводка полированных шлифов осуществляется вручную на стеклянных плитах. Тонкая полировка - доводка шлифов осуществляется на полировальных станках. Качество изготовленных прозрачных и полированных шлифов проверяется под микроскопом (13.2 пункт, глава 13 ССН-92, Вып. 7) [27].

Исходя из главы 13 ССН-92 Вып. 7 «Классификация горных пород и руд по категориям сложности изготовления из них прозрачных и полированных шлифов» имеющиеся образцы для изготовления прозрачных и полированных шлифов относятся к I категории сложности работ.

Расчет затрат времени и труда на лабораторные работы

Нормы времени на изготовление прозрачных и полированных шлифов приведены в таблице 5.1 (Таблица 13.3 главы 13 ССН-92, Вып. 7) [27].

Расчет затрат времени () по каждому виду работ производится о формуле 1, данные расчетов приведены в таблице 5.2:

Таблица 5.1 - Нормы времени на изготовление из горных пород и руд прозрачных и полированных шлифов (в бригадо/час)

                                      [27]

где  ─ норма времени на выполнение единицы i-го вида проектируемых работ;

 ─ поправочный коэффициент, учитывающий изменение затрат времени в связи с отклонением условий от нормализованных;

 ─ объем i-го вида работ.

Таблица 5.2 - Расчет затрат времени на изготовление из горных пород и руд прозрачных и полированных шлифов

Используя данные таблицы 5.2, рассчитываем время на изготовление одного прозрачного шлифа и аншлифа:

·        шлиф: 0,28x1,2 =0,34 (в бригадо-часах);

·        аншлифа: 0,37x1,2=0,44 (в бригадо-часах).

Расчет затрат времени:

•        Прозрачные шлифы: 18x0,34=6.12;

·        Аншлифы: 18x0,44=7,92.

Расчет материальных затрат на лабораторные работы

В соответствии с пунктом 3 Методики ВПСН стоимость лабораторных исследований составляет следующие виды затрат:

·        основная заработная плата;

·        отчисления во внебюджетные фонды (страховые отчисления);

·        материалы;

·        амортизация;

·        контрагентные расходы.

Расчет заработной платы

Таблица 5.3 - Основная заработная плата

Расчет заработной платы осуществляется с учетом районного коэффициента, который для Томской области составляет 1,3. Рассчитывается для двух шлифовальщиков и одного подсобного рабочего при пятидневной рабочей неделе и восьмичасовом рабочем дне (таблица 5.3).

Расчет страховых взносов в социальные внебюджетные фонды

Страховые отчисления в социальные внебюджетные фонды производятся согласно Федеральному закону от 2 декабря 2013 г. № 322-ФЗ “О бюджете Фонда социального страхования Российской Федерации на 2014 год и на плановый период 2015 и 2016 годов” [28]. На 2014 г. в соответствии с Федерального закона от 24.07.2009 №212-ФЗ установлен размер страховых взносов равный 30%. На основании пункта 1 ст.58 закона № 212-ФЗ для учреждений осуществляющих образовательную и научную деятельность в 2014 году водится пониженная ставка - 27,1%. Лабораторные работы по изготовлению прозрачных и полированных шлифов относятся к 11 классу профессионального риска, ставка отчисления на Страхование от несчастных случаев на производстве и профессиональных заболеваний составляет 1,1%.
