Лекция №6

Тема: "Радиочастотная идентификация"

Вопросы:

1. Основные понятия.

2. Классификация систем РЧИ и области применения.

3. Принципы работы систем РЧИ.

4. Преимущества и недостатки радиочастотной идентификации.

5. Примеры использования RFID.

1. Основные понятия.

RFID (англ. Radio Frequency IDentification, радиочастотная идентификация)— метод автоматической идентификации объектов, в котором посредством радиосигналов считываются или записываются данные, хранящиеся в так называемых транспондерах, или RFID-метках.

Любая RFID-система состоит из считывающего устройства (считыватель, ридер), транспондера (он же RFID-метка, иногда также применяется термин RFID-тег) и устройства обработки информации – компьютера.

Большинство RFID-меток состоит из двух частей. Первая — интегральная схема (ИС) для хранения и обработки информации, модулирования и демодулирования радиочастотного сигнала и некоторых других функций. Вторая — антенна для приёма и передачи сигнала.

RFID-идентификатор всегда содержит внутри себя антенну, соединённую с микросхемой (чипом). Такую конструкцию принято называть «транспондер». Чип имеет память, которая хранит идентификационный код или другие данные. В самом простом случае идентификатор обнаруживает сигнал от ридера и начинает передавать данные, сохраненные в его памяти, обратно в ридер. Нет никакой потребности в контакте или прямой видимости между считывателем и идентификатором, поскольку радиосигнал легко проникает через неметаллические материалы. Таким образом, идентификаторы могут быть даже скрыты внутри тех объектов, которые подлежат идентификации.

В средствах радиочастотной идентификации разработчики постарались развить все достоинства штрих-кодовой идентификации и преодолеть практически все недостатки и ограничения. В настоящее время данная технология интенсивно внедряется во многие отрасли мирового хозяйства. RFID позволяет получать информацию о предмете без прямого контакта. Дистанции, на которых может происходить считывание и запись информации, могут варьироваться от нескольких миллиметров до нескольких метров в зависимости от используемых технологий (главным образом, от несущей частоты, находящейся в пределах от 125 кГц до 5,8 ГГц).

Большинство применяемых для идентификации сотрудников смарт-карт чаще всего используют несущие частоты 125 кГц или 13,56МГц.

2. Классификация систем рчи и области применения

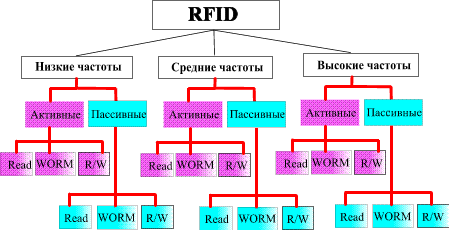

Классификация RFID-систем

Существует несколько способов систематизации RFID-меток и систем:

1) по способу записи информации на метки.

2) по диапазону частот;

3) по типу источника питания;

Способы записи информации на метки.

Информация в устройство памяти радиочастотной метки может быть занесена различными способами. Способ записи информации зависит от конструктивных особенностей метки. В зависимости от этого различают следующие типы меток:

Read Only - метки, которые работают только на считывание информации. Необходимые для хранения данные заносятся в память метки изготовителем и не могут быть изменены в процессе эксплуатации.

WORM - метки ('Write Once Read Many") для однократной записи и многократного считывания информации. Они поступают от изготовителя без каких-либо данных пользователя в устройстве памяти. Необходимая информация записывается самим пользователем, но только один раз. При необходимости изменить данные потребуется новая метка.

R/W - метки ('Read/Write") многократной записи и мнократного считывания информации.

По диапазону частот.

Частоты электромагнитного излучения считывателя и обратного сигнала, передаваемого меткой значительно влияют на характеристики работы радиочастотной системы в целом. Как правило, чем выше диапазон рабочих частот системы RFID, тем больше дальности, на которых считывается информация с радиочастотных меток.

Сегодня RFID-системы используют четыре частотных диапазона: 125-150 кГц, 13,56 МГц, 862-950 МГц и 2,4-5 ГГц. Чем объясняется выбор этих диапазонов частот? Это те частоты, для которых в большинстве стран разрешено вести коммерческие разработки. Для примера отметим, что диапазон 2,45 ГГц – это частоты, на которых работают беспроводные устройства стандарта Bluetooth и Wi-Fi.

Для каждого из упомянутых частотных диапазонов действуют свои стандарты со своей степенью проработки. Наиболее общие их характеристики представлены в таблице.

Метки диапазона LF (125—134 кГц)

Низкочастотные метки имеют встроенные антенны в виде многоконтурных (несколько сотен) обмоток. Пассивные системы данного диапазона имеют низкие цены, и в связи с физическими характеристиками, используются для подкожных меток при чипировании животных, людей и рыб. Однако, в связи с длиной волны, существуют проблемы со считыванием на большие расстояния, а также проблемы, связанные с появлением коллизий при считывании.

Метки диапазона HF (13,56 МГц)

Системы средних частот (13 МГц) дешевы, не имеют экологических и лицензионных проблем, хорошо стандартизованы. Применяются в платежных системах, логистике, идентификации личности. Для частоты 13,56 МГц разработан стандарт ISO 14443 (виды A/B). На основе стандарта 14443 В разработано несколько десятков систем, например, система оплаты проезда общественного транспорта Парижского региона.

Как и для диапазона низких частот, в системах, построенных в диапазоне средних частот, существуют проблемы со считыванием на большие расстояния, считывание в условиях высокой влажности, наличия металла, а также проблемы, связанные с появлением коллизий при считывании.

Метки диапазона UHF (862—950 МГц)

Метки данного диапазона обладают наибольшей дальностью регистрации, во многих стандартах данного диапазона присутствуют антиколлизионные механизмы. Ориентированные изначально для нужд складской и производственной логистики, метки диапазона UHF не имели уникального идентификатора. Предполагалось, что идентификатором для метки будет служить EPC-номер (Electronic Product Code) товара, который каждый производитель будет заносить в метку самостоятельно при производстве. Однако скоро стало ясно, что помимо функции носителя EPC-номера товара хорошо бы возложить на метку ещё и функцию контроля подлинности метки. То есть возникло требование, противоречащее самому себе: одновременно обеспечить уникальность метки и позволить производителю записывать произвольный EPC-номер.

Долгое время не существовало чипов, которые бы удовлетворяли этим требованиям полностью. Выпущенный компанией Philips чип Gen 1.19 обладал неизменяемым идентификатором, но не имел никаких встроенных функций по паролированию банков памяти метки, и данные с метки мог считать кто угодно, имеющий соответствующее оборудование. Разработанные впоследствии чипы стандарта Gen 2.0 имели функции паролирования банков памяти (пароль на чтение, на запись), но не имели уникального идентификатора метки, что позволяло при желании создавать идентичные клоны меток.

Наконец, в 2008 году компания NXP выпустила два новых чипа, которые на сегодняшний день отвечают всем выше перечисленным требованиям. Чипы SL3S1202 и SL3FCS1002 выполнены в стандарте EPC Gen 2.0, но отличаются от всех своих предшественников тем, что поле памяти TID (Tag ID), в которое при производстве обычно пишется код типа метки (и он в рамках одного артикула не отличается от метки к метке), разбито на две части. Первые 32 бита отведены под код производителя метки и её марку, а вторые 32 бита — под уникальный номер самого чипа. Поле TID — неизменяемое, и, таким образом, каждая метка является уникальной. Новые чипы имеют все преимущества меток стандарта Gen 2.0. Каждый банк памяти может быть защищен от чтения или записи паролем, EPC-номер может быть записан производителем товара в момент маркировки.

В высокочастотных RFID-системах по сравнению со среднечастотными и низкочастотными ниже стоимость меток, при этом выше стоимость прочего оборудования.

Высокочастотные метки имеют одноконтурные обмотки (диполь-антенна).

Радиочастотные UHF-метки ближнего поля

Метки ближнего поля (англ. UHF Near-Field), не являясь непосредственно радиометками, а используя магнитное поле антенны, позволяют решить проблему считывания в условиях высокой влажности, присутствия воды и металла. С помощью данной технологии ожидается начало массового применения RFID-меток в розничной торговле фармацевтическими товарами (нуждающимися в контроле подлинности, учёте, но при этом зачастую содержащими воду и металлические детали в упаковке).

Наименьшими размерами и стоимостью обладают пассивные метки класса Read Only (только чтение) и малой дальности (расстояние до считывателя не более 2 метров).

По типу источника питания RFID-метки делятся на пассивные, активные полупассивные

Активные и пассивные метки.

Радиочастотная метка обычно включает в себя приемник, передатчик, антенну и блок памяти для хранения информации. Приемник, передатчик и память конструктивно выполняются в виде отдельной микросхемы (чипа), поэтому внешне кажется, что радиочастотная метка состоит всего из двух частей: многовитковой антенны и чипа. Иногда в состав конструкции метки включается источник питания (например, литиевая батарейка).

Метки с источниками питания называются активными (Active). Дальность считывания активных меток не зависит от энергии считывателя. Они имеют большие размеры и могут быть оснащены дополнительной электроникой. Однако, такие метки наиболее дороги, а у батарей ограничено время работы.

Активные метки в большинстве случаев более надёжны и обеспечивают самую высокую точность считывания на максимальном расстоянии. Активные метки, обладая собственным источником питания, также могут генерировать выходной сигнал большего уровня, чем пассивные, позволяя применять их в более агрессивных для радиочастотного сигнала средах: воде (включая людей и животных, которые в основном состоят из воды), металлах (корабельные контейнеры, автомобили), для больших расстояний на воздухе. Большинство активных меток позволяет передать сигнал на расстояния в сотни метров при жизни батареи питания до 10 лет. Некоторые RFID-метки имеют встроенные сенсоры, например, для мониторинга температуры скоропортящихся товаров.

Другие типы сенсоров в совокупности с активными метками могут применяться для измерения влажности, регистрации толчков/вибрации, света, радиации, температуры и газов в атмосфере (например, этилена).

Пассивные метки (Passive) не имеют собственного источника питания, а необходимую для работы энергию получают из поступающего от считывателя электромагнитного сигнала. Дальность чтения пассивных меток зависит от энергии считывателя.

Электрический ток, индуцированный в антенне электромагнитным сигналом от считывателя, обеспечивает достаточную мощность для функционирования кремниевого чипа, размещённого в метке, и передачи ответного сигнала.

Коммерческие реализации низкочастотных RFID-меток могут быть встроены в стикер (наклейку) или имплантированы под кожу (см. VeriChip).

В 2006 Hitachi изготовила пассивное устройство, названное µ-Chip (мю-чип), размерами 0.15х0.15 мм (не включая антенну) и тоньше бумажного листа (7.5 мкм). Такого уровня интеграции позволяет достичь технология «кремний-на-изоляторе» (SOI). µ-Chip может передавать 128-битный уникальный идентификационный номер, записанный в микросхему на этапе производства. Данный номер не может быть изменён в дальнейшем, что гарантирует высокий уровень достоверности и означает, что этот номер будет жёстко привязан (ассоциирован) с тем объектом, к которому присоединяется или в который встраивается этот чип. µ-Chip от Hitachi имеет типичный радиус считывания 30 см (1 фут). В феврале 2007 года Hitachi представила RFID-устройство, обладающее размерами 0,05 х 0,05 мм, и толщиной, достаточной для встраивания в лист бумаги.

Компактность RFID-меток зависит от размеров внешних антенн, которые по размерам превосходят чип во много раз и, как правило, определяют габариты меток. Наименьшая стоимость RFID-меток составляет примерно 5 центов за метку фирмы SmartCode (при покупке от 100 млн штук). К тому же, из-за разброса размеров антенн, и метки имеют различные размеры — от почтовой марки до открытки. На практике максимальная дистанция считывания пассивных меток варьируется от 10 см (4 дюймов) (согласно стандарту ISO 14443) до нескольких метров (стандарты EPC и ISO 18000-6), в зависимости от выбранной частоты и размеров антенны. В некоторых случаях антенна может быть изготовлена печатным способом.

Пассивные метки УВЧ и СВЧ диапазонов (860—960 МГц и 2,4-2,5 ГГц) передают сигнал методом модуляции отражённого сигнала несущей частоты (англ. Backscattering Modulation — модуляция обратного рассеяния). Антенна считывателя излучает сигнал несущей частоты и принимает отражённый от метки модулированный сигнал. Пассивные метки ВЧ диапазона передают сигнал методом модуляции нагрузки сигнала несущей частоты (англ. Load Modulation — нагрузочная модуляция). Каждая метка имеет идентификационный номер. Пассивные метки могут содержать перезаписываемую энергонезависимую память EEPROM-типа. Дальность действия меток составляет 1—200 см (ВЧ-метки) и 1-10 метров (УВЧ и СВЧ-метки).

Преимуществом активных меток по сравнению с пассивными является значительно большая (не менее, чем в 2-3 раза) дальность считывания информации и высокая допустимая скорость движения активной метки относительно считывателя.

Преимуществом пассивных меток является практически неограниченный срок их службы (не требуют замены батареек). Недостаток пассивных меток в необходимости использования более мощных устройств считывания информации, обладающих соответствующими источниками питания.

Полупассивные (полуактивные) RFID-метки оснащены собственным источником питания, который запитывает чип только после получения сигнала от считывателя. Таким образом, такие метки могут считываться на таких же расстояниях, что и активные. При этом дальность действия этих меток зависит только от чувствительности приёмника считывателя, и они могут функционировать на большем расстоянии и с лучшими характеристиками.

3. Принципы работы систем рчи.

В состав системы входят: антенна для приема и передачи сигнала, считывающее устройство (считыватель, ридер) и RFID-метка для хранения информации.

Низкочастотная идентификация

Данный метод РЧИ работает на несущих частотах от сотен килогерц, до единиц мегагерц. У нас в стране на это выделено 2 частотные зоны: 125 кГц (LF), и 13,56 МГц (HF).

Физические принципы (по крайней мере, для диапазонов 125 кГц и 13,56 МГц) напоминают работу трансформатора или системы индуктивно связанных контуров. Как известно, если взять две катушки и разместить их не очень далеко друг от друга, то они будут оказывать друг на друга взаимное влияние.

Принцип работы меток предельно прост и описывается как работа обычного трансформатора. Все мы знаем что трансформатор – это элемент позволяющий изменять величину протекающего по нему тока и поданного на его первичную обмотку напряжения в соотношении количества витков его первичной и вторичной обмотки U1/U2=N1/N2. А вот импеданс обмоток меняется уже в совершенно другой пропорции: Z1/Z2=(N1/N2)^2. Соответственно небольшое изменение импеданса в нагрузке будет явно заметно для опрашивающего устройства. Соответственно получаем следующую систему: приёмо-передающий модуль, в качестве антенны у которого некая обмотка (первичная). Метка – это чип, с вторичной обмоткой соответственно. При поднесении считывателя к метке, через обмотку метки начинает течь ток и от него запитывается чип, который, изменяя импеданс в нагрузке обмотки, передаёт информацию считывателю.

К слайду №13

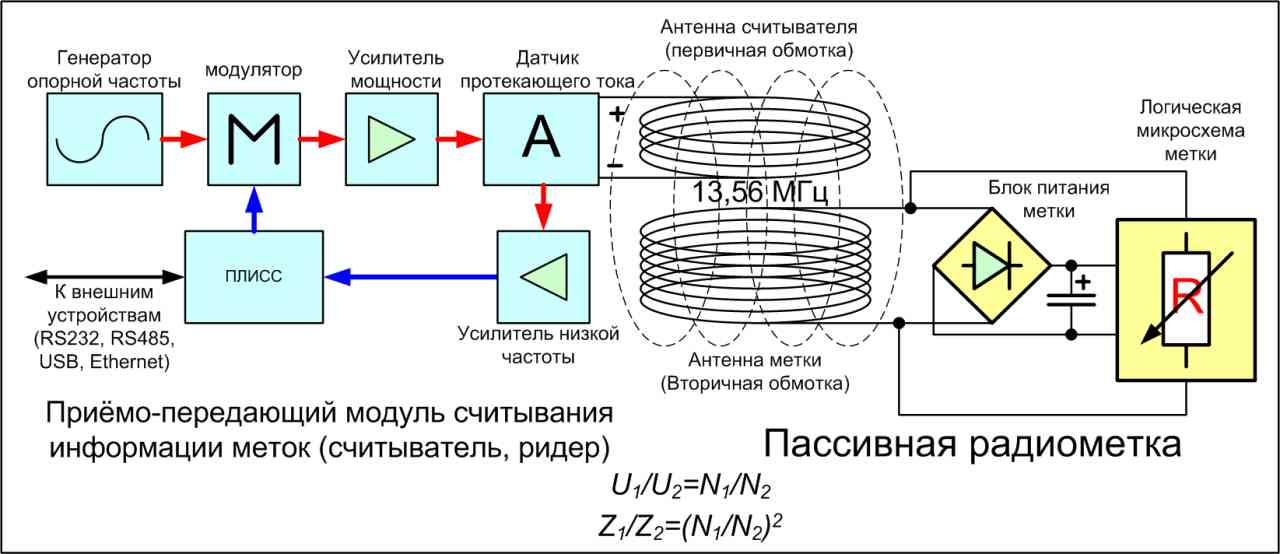

Считыватель содержит генератор высокой частоты G, который запитывает антенну считывателя Lc. За счет наличия электромагнитной связи М между антенной считывателя и антенной идентификатора (карты) LK в последней наводится переменное напряжение, величина которого зависит от конструктивного исполнения и расстояния между картой и считывателем. Наведенное напряжение используется для питания микросхемы карты DK через выпрямитель, образованный диодом VDп и фильтрующим конденсатором Сф. При ответе карты микросхема карты DK модулирует напряжение в антенне LK путем ее шунтирования КМОП резистором Rш. При этом ток в катушке LK изменяется синхронно с частотой шунтируемого напряжения. Как известно, индуктивно наведённый в контуре ток создаёт вокруг контура магнитное поле с направлением силовых линий противоположно силовым линиям поля, вызвавших его. Поэтому, результирующее магнитное поле вокруг антенны считывателя образуется от суперпозиции полей считывателя и идентификатора и изменяется синхронно частоте переключения Rш/. За счет связи антенн модуляция появляется в антенне считывателя Lc, детектируется диодом VDд и поступает на микросхему считывателя Dc, которая дешифрирует код карты и выводит его на контроллер через интерфейс Int. По такому принципу работали первые пассивные R/O (Read Only – только для чтения) Proximity-карты и считыватели.

Позже были созданы идентификаторы, способные не только передавать информацию считывателю, но и получать ее для целей программирования (записи информации в энергонезависимую EEPROM память RFID-микросхемы).

С точки зрения основных принципов построения RFID-системы в считывателе появился модулятор, который модулировал излучаемую считывателем несущую частоту, а в карте – детектор и перепрограммируемая энергонезависимая память, в которую записывалась передаваемая считывателем информация (рис.). Идентификаторы (карты) при такой технологии уже называются R/W (Read Write), то есть «чтение и запись».

Наиболее популярна, из представленных технологий технология РЧИ на частоте 13,56 МГц. Она обладает высокой скоростью передачи данных и большими объёмами хранимой информации на метке (единицы килобайт).

Недостаток этой системы – малое расстояние считывания информации с метки – обычно не превышающее 30 см, а средний показатель не превышает 10 см. Один из самых ярких примеров применения этой технологии – билеты Московского Метрополитена.
