Материал: Лекция 15-Воздействие электрического тока

Из уравнения (1.5) следует также, что при нормальном режиме работы трехфазной четырехпроводной сети с глухозаземленной нейтралью ток I_h опасен для жизни независимо от сопротивления изоляции и емкости линии, так как проводимости фазных проводов относительно земли малы по сравнению с проводимостью заземления нейтрали.

Из сказанного выше следует, что исправные трехпроводные сети с изолированной нейтралью обеспечивают гораздо бòльшую безопасность при однофазном прикосновении человека к сети. Однако, на практике, для электроснабжения предприятий, жилых помещений чаще используют четырехпроводную схему с заземленной нейтралью. Она более предпочтительна, поскольку обеспечить высокое сопротивление изоляции электрических сетей, к котрым присоединяются сотни и тысячи потребителей практически невозможно, и преимущества сети с изолированной нейтралью не могут быть реализованы. В то же время сети с глухозаземленной нейтралью имеют технологическое преимущество, так как они универсальны, и к ним могут подключаться как однофазные, так и трехфазные нагрузки. Кроме того, они менее опасны в аварийном режиме замыкания фазы на землю.

4.2 Аварийный режим

Выделяют следующие виды аварийного режима работы электроустановок:

а) нарушение изоляции фаз относительно земли (например, при падении неизолированного провода электросети на землю);

б) появление напряжения на корпусе электроустановок, электроприборов из-за нарушения изоляции проводов внутри корпуса.

А. Нарушение изоляции фаз относительно земли. Рассмотрим ситуацию, возникающую при нарушении изоляции фаз относительно земли.

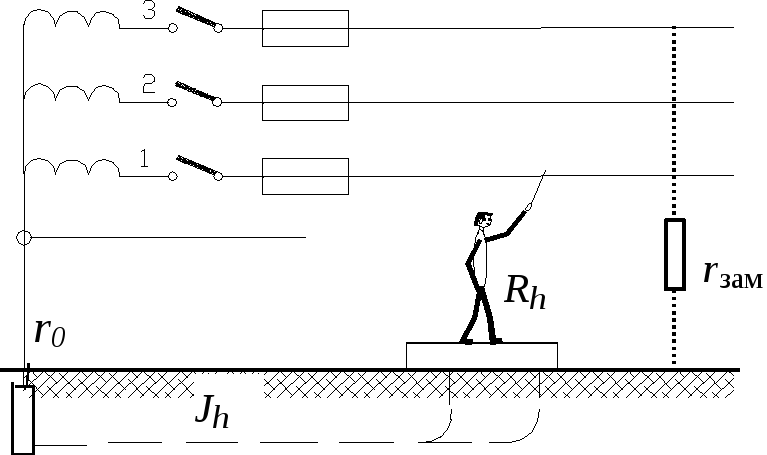

Четырехпроводная сеть с глухозаземленной нейтралью. При аварийном режиме, когда одна из фаз, например, фаза 3 (рисунок 1.5) замкнута на землю через сопротивление r_зам (обычно это составляет десятки Ом), а остальные фазы имеют исправную изоляцию, напряжение прикосновения определяется выражением

(1.6)

А ток I_h, проходящий через человека:

(1.7)

Рисунок 4.4

Согласно ПУЭ r₀ обычно не превышает 4 Ом и r_зам >> r₀, поэтому напряжение, под которым оказывается человек, прикоснувшись в аварийном режиме к фазному проводу трехфазной сети с заземленной нейтралью, значительно меньше линейного, но несколько больше фазного:

U_л >> U_h > U_ф .

Таким образом, прикосновения человека к исправной фазе сети с заземленной нейтралью в период аварийного режима более опасно, чем при нормальном режиме.

Трехпроводная сеть с изолированной нейтралью. При аварийном режиме замыкания фазы на землю (пусть это будет, например, также фаза 3) через малое r_зам. (проводимости g₁, g₂, g₃ в формуле 1.3) значение тока, проходящего через человека при его прикосновении к исправной фазе:

(1.8)

а напряжение прикосновения U_h определится как

, (1.9)

Если принять r_зам. = 0, то, согласно уравнению (1.9) человек окажется под линейным напряжением. В реальных условиях r_зам. cоставляет несколько десятков Ом, т.е. значительно меньше R_сh, поэтому человек оказывается под напряжением, близким к линейному.

Этот случай является наиболее опасным, сравните выражения (1.2), (1.7), (1.8), имея в виду, что

.

Трехпроводные сети напряжением V < 1000 В с изолированной нейтралью применяются там, где невозможно обеспечить работающим сухие электроизолирующие полы и нормальные метеоусловия (например, в шахтах, рудниках), а также где велика вероятность прикосновения к токоведущим частям, например, в электротехнических лабораториях. Однако безопасность гарантируется только в случае исправной изоляции и малой емкости линии. В аварийном режиме они становятся намного опаснее, чем четырехпроводные сети с глухозаземленной нейтралью в том же аварийном режиме. Поэтому в сетях с изолированной нейтралью применяют устройства непрерывного контроля изоляции, в том числе автоматически отключающие поврежденные участки сети.

Б. Напряжения прикосновения и шага при замыкании на землю. Протекание тока через землю может происходить только при наличии замкнутого контура, т.е. соединения с землей как минимум двух точек сети с разными потенциалами.

Потенциал токоведущей части относительно земли, ₃, определяется выражением

₃ = I_зr_{з ,} (1.10)

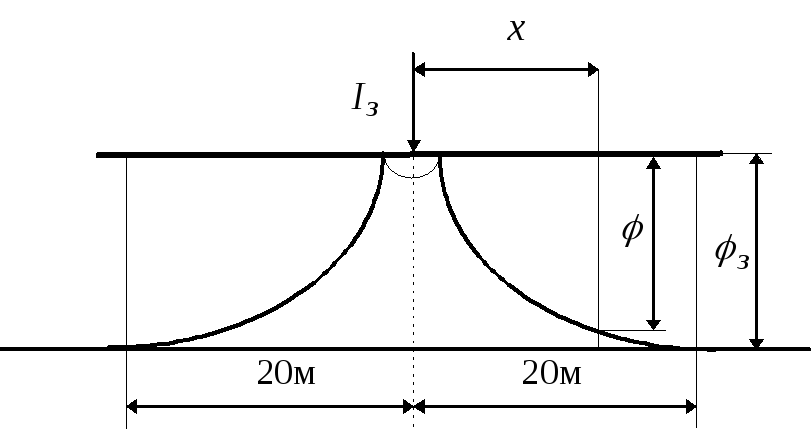

где I_З – ток замыкания, r_З – сопротивление растеканию тока. При этом вокруг точки замыкания на поверхности грунта происходит снижение потенциала по закону, представленному на рисунке 1.6 Нахождение человека на расстоянии менее 20 м опасно для человека, т.к. он может попасть под опасную разность потенциалов (шаговое напряжение).

Рисунок 4.5 - Растекание тока в земле через полусферический заземлитель.

По мере удаления от места замыкания токоведущей части на землю значение потенциала грунта снижается и становится равным нулю теоретически в бесконечности. Практически на расстоянии 20 м от места замыкания потенциал грунта принимают равным нулю. Более точно форма потенциальной кривой определяется удельным сопротивлением грунта и формой заземлителя. Для сферического заземлителя потенциальная кривая представляет собой гиперболу.

Напряжение прикосновения. Напряжением прикосновения U_пр В называется разность потенциалов между двумя точками цепи тока, которых одновременно касается человек, или, другими словами, падение напряжения на сопротивлении тела человека R_h. Если пренебречь сопротивлением обуви и основания, на котором стоит человек, то

U_пр = I_hR_h , (1.11)

где I_h - ток, проходящий через человека.

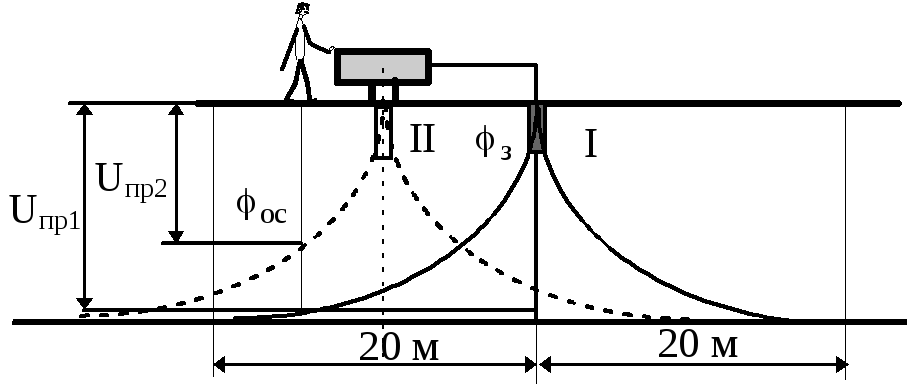

В устройствах защитных заземлений, занулений и т.п. одна из этих точек имеет потенциал заземлителя _З, а другая - потенциал основания _ос (см. рисунок 4.6). Тогда

U_пр = ₃ - _ос = ₃ (1 - ) или U_пр = ₃  , (1.12)

где  - коэффициент напряжения прикосновения.

 = 1 -. (1.13)

В зависимости от расстояния человека до заземлителя коэффициент напряжения прикосновения может принимать значения 0,1  1, однако в реальных условиях он близок к единице, поэтому в расчетах для одиночных заземлителей принимается  = 1.

Из рисунка видно, что из двух случаев расположения заземлителей случай I оказывается более опасным, так как напряжение прикосновения получается более высоким (U_пр1 > U_пр2). Наиболее опасным будет прикосновение, когда человек находится на расстоянии  20 м от заземлителя.

Рисунок 4.6

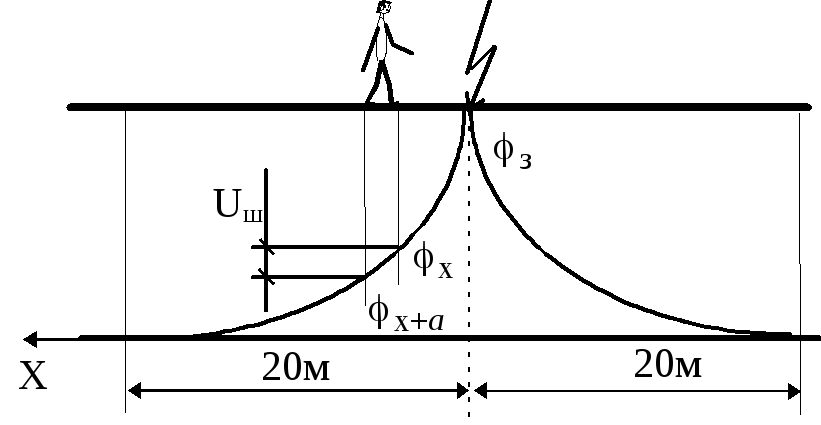

Напряжение шага. Напряжением шага называется напряжение между двумя точками на поверхности грунта, находящимися одна от другой на расстоянии шага, которое принимается равным 0,8 м (см. рисунок 4.7),

Рисунок 4.7

U_ш = I_шR_ch , (1.14)

где I_ш - ток, , проходящий по пути “нога-нога”, R_ch - сопротивление цепи “человек-земля”. Если выразить напряжение шага через разность потенциалов, имеем

(1.15)

Чтобы выразить _х и _х+а через _з, разделим обе части (1.15) на _з .

, или (1.16)

где .

Коэффициент  называется коэффициентом напряжения шага (коэффициентом шага) и учитывает форму потенциальной кривой. Значения  лежат в диапазоне 0,15  0,6.

Напряжение шага зависит, таким образом, от величины потенциала в точке заземления, формы заземлителя и сопротивления грунта. Однако на практике часто говорят о шаговом напряжении между условными точками поверхности, которых касаются ноги человека (а иногда, в случае его падения руки и ноги), расстояние между ними не обязательно 0,8 м. Вот почему, оказавшись в зоне растекания тока, выходить из нее следует, осторожно передвигаясь как можно более мелкими шажками или прыжками «ноги вместе».

Коэффициент напряжения шага играет большую роль в понимании механизма действия защитного заземления.
