Материал: Лекція 8
Голштинска брама в Любеку Німеччина (1464-1478)

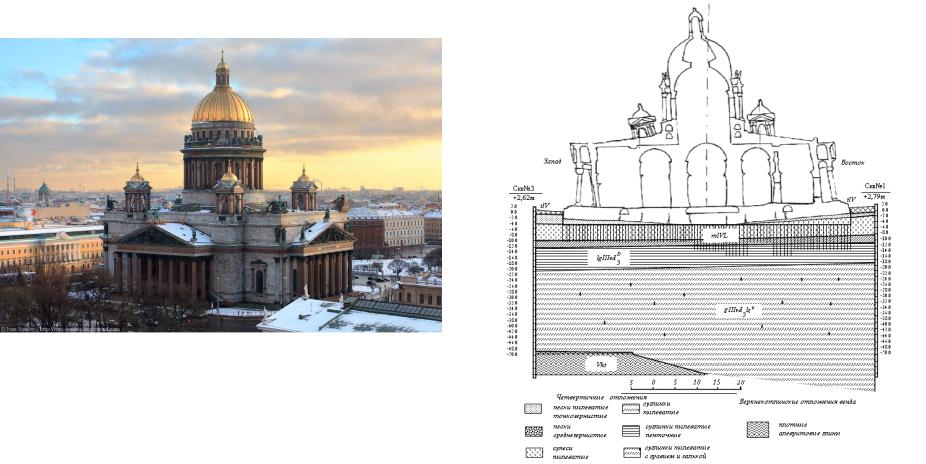

Ісакієвський собор Санкт-Петербург
В грунт вертикально вбивали просмолені дубові палі діаметром 26-28 см. L=6,5 м.
Всього під фундамент було забито 10 762 паль.
В цілому спорудження фундаменту почались 1818 року і тривали близько п'яти років. У цій роботі було задіяно
125 тисяч каменярів, теслярів, ковалів і робочих інших
професій.
Нерівномірні осідання
|
|
|
|
S2
L
|
S1 |
|
|
|
|
|
|
|
|
|
|
8

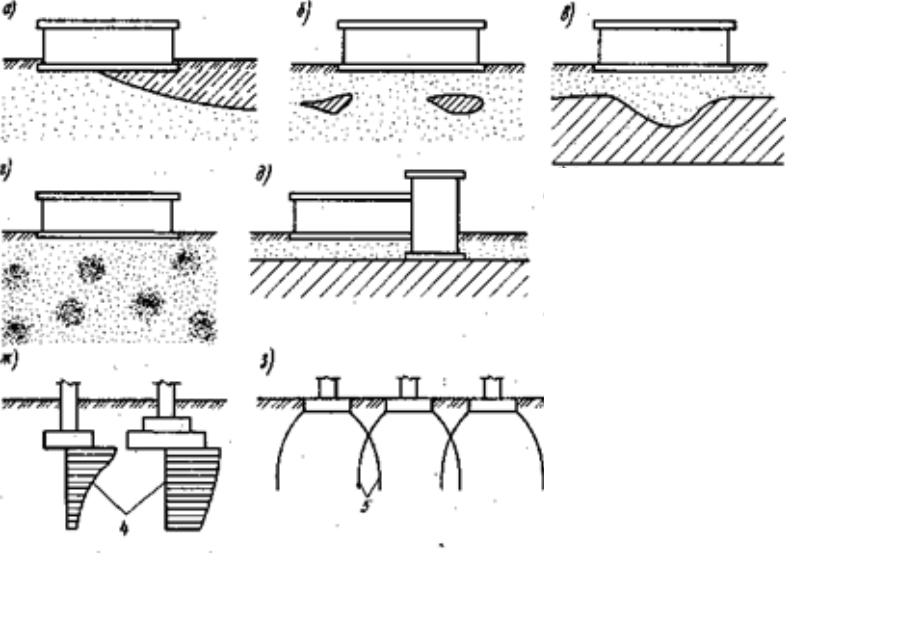

Причини нерівномірних осідань
а) вибір, в якості основи, різних типів ґрунтів б) наявність в основі – «лінз»
в) нерівномірна потужність шарів грунту г) слабкі ґрунти та ґрунти з
органічними включеннями в якості основи д) різні навантаження в межах
однієї споруди і закладання фундаментів на різній глибині ж) різний рівень напружень під фундаментною конструкцією з) межі напруження зон фундаментів перетинаються
9
Розрахунок осідання основи
Загальні умови розрахунку осідання основи методом пошарового підсумування
Цей розрахунок є завершальним в розрахунку фундаментів неглибокого закладання. Попередній підбір розмірів фундаменту ставив за мету визначення такої площі підошви фундаменту, при якій тиск, що передається на несучий шар основи, не перевищує розрахункового опору несучого шару основи, тобто при
центральному завантаженні виконується умова р = σ mt ≤ R або при позацентровому –Pmax = σmax ≤1.2 R. Цим гарантується, що ґрунт основи працює як лінійнодеформоване середовище, а значить,
розрахунок осідання можна вести за формулами, що враховують деформації на прямолінійній частині графіку S = f (p).
Визначаючи осідання основи потрібно мати на увазі те, що його величина буде такою ж, як і величина осідання фундаменту. При цьому повинна виконуватися умова:
S = Sf ≤ Su
де S – осідання основи, або Sf – осідання фундаменту, величина якого встановлюється за розрахунком
Su – величина граничної деформації, яка для окремих типів будівель і споруд визначена з досвіду і приведена в табл. Н.1 додатку Н ДБН В.2.1-10-2009: Об’єкти будівництва та промислова продукція будівельного призначення. Основи та фундаменти будинків і споруд. Основи та фундаменти споруд. Основні положення проектування. -К.:, Мінрегіонбуд України, 2009, -104с.
10
