Материал: Лекція 8
Лекція 8 Розрахунок фундаментів за деформаціями
Лектор: доц. каф. геотехніки Скочко Л.О.
1
Види та природа деформацій
Під дією навантаження, яке прикладено до основи через фундамент, в ґрунті основи виникає напружений стан, який викликає розвиток деформацій, які приводять до переміщення фундаменту і поверхні ґрунту навколо нього. Переміщення фундаменту – і є осідання.
N, кН
Осідання
P, кПа
S, см
Види та природа деформацій
|
|
Остаточні (пластичні) |
|
Пружні деформації |
Види деформацій |
||
деформації |
|||
|
|
||
|
|
|
Зміна форми
(дія молекулярних сил пружності, які розвиваються при зміні структурної решітки твердих часточок і цементуючої)
Зміна об’єму
(дія молекулярних сил пружності замкнених бульбашок повітря, тонких плівок води і твердих часточок)
Ущільнення
(руйнування скелету, взаємний зсув часточок, видавлювання порової води)
Просадка
(різке руйнування природної структури ґрунту)
Набухання
(прояв росклинюючого ефекту в результаті виділення газу з порової води3 при зниженні тиску)
3
Види деформацій будинків та споруд
Прогин |
Вигин |
Крен |
Виникає при осіданні і |
Виникає при набуханні |
|
|
просіданні |
Виникає в конструкціях, з |
||
|
|||
|
|
жорсткою конструктивною |
|
|
Перекос |
схемою |
|
Горизонтальне зміщення |
Зсув |
Виникає при осіданні просіданні і/або набуханні
Виникає в підпірних стінах, та інших протизсувних спорудах

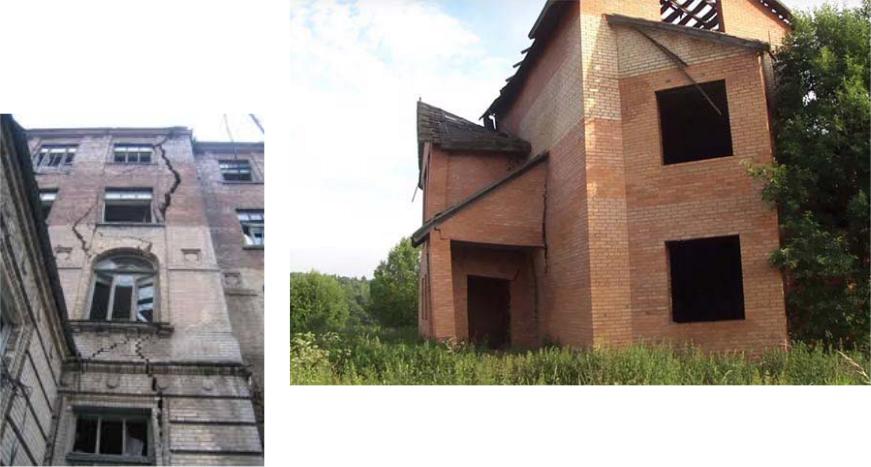

Види деформацій, які здебільшого формуються при нерівномірному осіданні фундаментів.
4

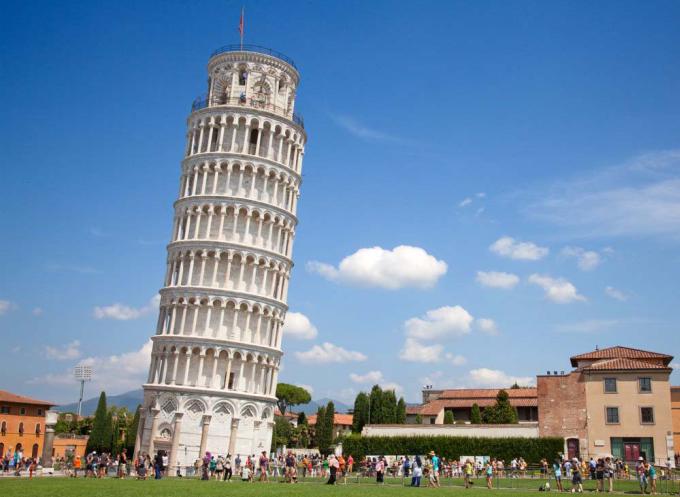

Пізанська вежа
5
