Материал: Лабораторная работа 5

"""

import neurolab as nl import numpy as np

from matplotlib import pyplot

from neurolab import trans, train as trainf, error as errorf

def isprime(n):

"""

Тестировать число на простоту (оптимизация 6k±1) :param n: int

:return: bool

"""

if n < 4: return n > 1

if n % 2 == 0 or n % 3 == 0: return False for i in range(5, int(n ** 0.5 + 1), 6): if n % i == 0 or n % (i + 2) == 0:

return False return True

def error(s):

"""

Вывод ошибки в поток stderr

:param s: str

"""

from sys import stderr stderr.write(s) exit(-1)

def newff(minmax, size, transf=None, trainf=None, errorf=None):

"""

Создать многослойный персептрон

Аналог стандартной функции neurolab.net.newff с возможностью задания функции

обучения и функции ошибки

:param minmax: list of list, диапазон входных значений

:param size: list of int, количество нейронов для каждого слоя

:param transf: list of neurolab.trans.*, список активационных функций для каждого

слоя

:param trainf: neurolab.train.*, функция обучения :param errorf: neurolab.error.*, функция ошибки

:return: neurolab.core.Net

"""

from neurolab import trans, layer, train, error, init from neurolab.core import Net

net_ci = len(minmax) net_co = size[-1]

if transf is None:

transf = [trans.TanSig()] * len(size) assert len(transf) == len(size)

layers = []

for i, nn in enumerate(size):

layer_ci = size[i - 1] if i > 0 else net_ci l = layer.Perceptron(layer_ci, nn, transf[i]) l.initf = init.initnw

layers.append(l)

connect = [[i - 1] for i in range(len(layers) + 1)]

net = Net(minmax, net_co, layers, connect, trainf or train.train_bfgs, errorf or error.SSE())

return net

#=== Исходные данные ===

#Число точек

n = 100

#Число лагов (5 - по заданию) b = 5

#Генерация вектора X

X = np.linspace(0.001, 10, n)

11

# Генерация вектора Y на основе вектора X

Y = np.cos(X - 0.5) * np.abs(X) + np.random.rand(X.size) * 0.2 # "Шуманизация"

#Обучающая выборка k = n * 3 // 4

Xt = X[0:k] Yt = Y[0:k]

#Проверочная выборка Xv = X[k:n]

Yv = Y[k:n] vs = Xv.size

#Глубина прогноза

m = k - b

#Горизонт прогноза (по умолчанию 1) g = 1

#Минимальные и максимальные значения координат min_x = min(X)

max_x = max(X) min_y = min(Y) max_y = max(Y)

#=== Прогнозирование временного ряда ===

#Построение обучающих "подвыборок" km = k - m

if m <= g:

error('Горизонт прогноза слишком большой.') elif g != 1 and isprime(km):

error('Измените значение глубины прогноза (либо горизонта прогноза в 1).') elif km % g != 0:

error('Горизонт прогноза указан неверно.\n({} mod g) должно быть равно

0.'.format(km)) q = km // g + 1

Yq = np.zeros((q, m)) for i in range(0, q):

Yq[i, :] = Yt[g * i:m + g * i]

#Настройка минимальных и максимальных значений

mmx = np.zeros((Yq.shape[1], 2)) mmx[:, 0] = min_y - min_y mmx[:, 1] = max_y + max_y

#Создание нейронной сети обратного распространения с прямой связью

#2 скрытых слоя

#Передаточные функции: гиперболический тангенс и линейная функция

net = newff(mmx, [100, 1], [nl.trans.TanSig(), nl.trans.PureLin()], trainf.train_cg, errorf.MSE())

#Максимальное число эпох epochs = 10000

#Цель (внимание: возможно переобучение) goal = 0.00001

#Обучение сети

print('> Обучение сети началось')

Yq1 = Yq[0:q - 1, :]

Yq2 = Yq[1:q, -1]

train_mse = net.train(Yq1, Yq2.reshape(Yq2.size, 1), epochs=epochs, goal=goal)[-1] print('> Обучение сети закончилось')

# Моделирование работы сети

print('> Моделирование работы сети началось') Yp = Yq[q - 1, :]

Yr = np.zeros(vs) forecast_mse = 0.0 for i in range(0, vs):

Yr[i] = net.sim([Yp])[0][0]

Yp = np.concatenate((Yp[1:Yp.shape[0]], np.array([Yr[i]]))) forecast_mse += (Yr[i] - Yv[i]) ** 2

forecast_mse /= vs

print('> Моделирование работы сети закончилось')

# Построение графика

pyplot.plot(Xt, Yt, 'b*') # Построение обучающей выборки pyplot.plot(Xv, Yv, 'gs') # Построение проверочной выборки pyplot.plot(Xv, Yr, 'rx') # Построение прогноза

tx = (max_x - min_x) / 20 ty = (max_y - min_y) / 20

pyplot.text(min_x + tx, min_y + ty, "Train MSE: {:.8}".format(train_mse)) pyplot.text(min_x + tx, min_y + ty * 2, "Forecast MSE: {:.8}".format(forecast_mse)) pyplot.xlim([min_x, max_x]) # Установка границы по X

12

pyplot.ylim([min_y, max_y]) # Установка границы по Y pyplot.xlabel('X') # Метка оси X

pyplot.ylabel('Y') # Метка оси Y pyplot.grid(True) # Сетка pyplot.show()

Ключевыми параметрами являются:

1.Число точек n ;

2.Число лагов b ;

3.Цель обучения goal .

Именно они определяют, какой результат будет на выходе.

Для всех трех промежутков нахождения решения получим следующие результаты (рис. 17, 18, 19).

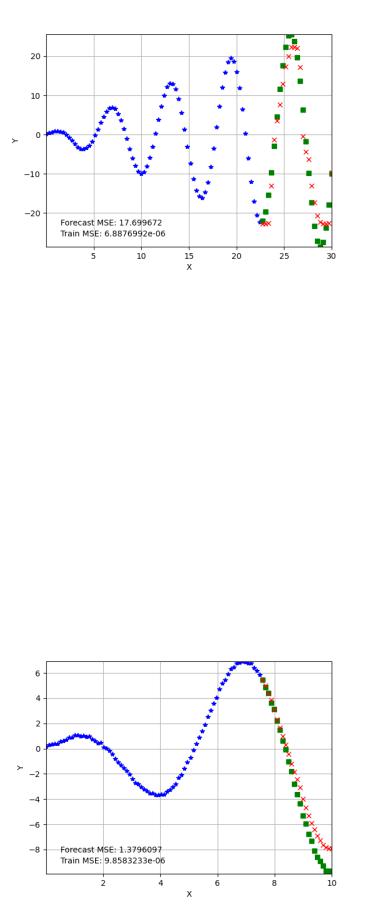

Рисунок 17 — 100 точек, 5 лагов, (0 ,10 ] , цель 1e-5

Рисунок 18 — 100 точек, 5 лагов, (0 ,20 ] , цель 1e-5

13

Рисунок 19 — 100 точек, 5 лагов, (0 ,30 ] , цель 1e-5

В данных случаях ошибка больше, чем при использовании MATLAB. Это связано с тем, что в MATLAB используется алгоритм Левенберга — Марквардта (Levenberg–Marquardt algorithm, «LM»), а в Neurolab — алгоритм нелинейного сопряженного градиента (nonlinear conjugate gradient method, «CG») в качестве функции оптимизации. Первый работает дольше второго, но выдает более точный результат. Поэтому число лагов, равное 5, для CG не подходит.

Увеличим число лагов b=50 .

Для всех трех промежутков нахождения решения получим следующие результаты (рис. 20, 21, 22).

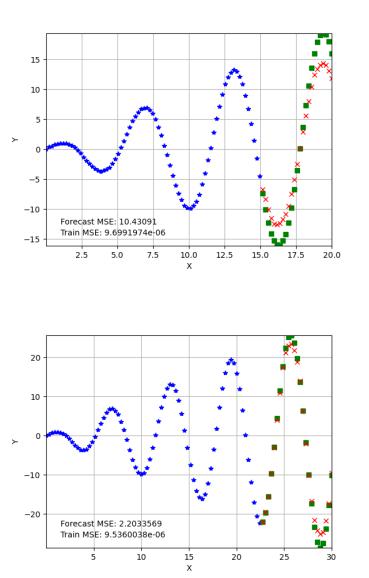

Рисунок 20 — 100 точек, 50 лагов, (0 ,10 ] , цель 1e-5

14

Рисунок 21 — 100 точек, 50 лагов, (0 ,20 ] , цель 1e-5

Рисунок 22 — 100 точек, 50 лагов, (0 ,30 ] , цель 1e-5

Ошибка значительно снизилась. Кроме того, для третьего промежутка при использовании CG (Neurolab) (рис. 22) ошибка получилась меньше, чем при использовании LM (MATLAB) (рис. 16).

Теперь сравним работу CG и LM на 300 точках и 150 лагах (рис. 23, 24,

25).

15
