Результат запуска программы представлен на рис. 1, 2, 3, 4.

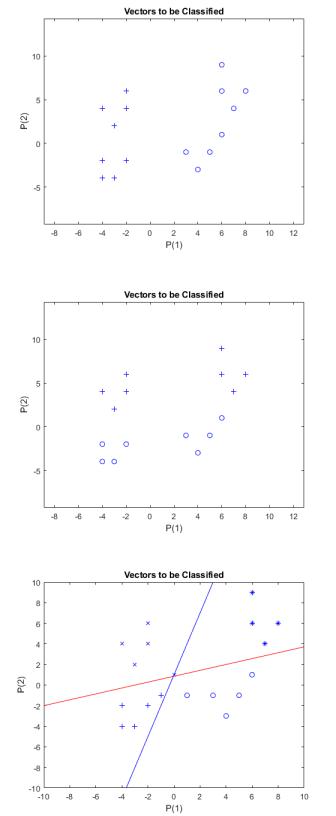

Рисунок 1 — Классификация I (слева-направо)

Рисунок 2 — Классификация II (сверху-вниз)

Рисунок 3 — Общая классификация

6

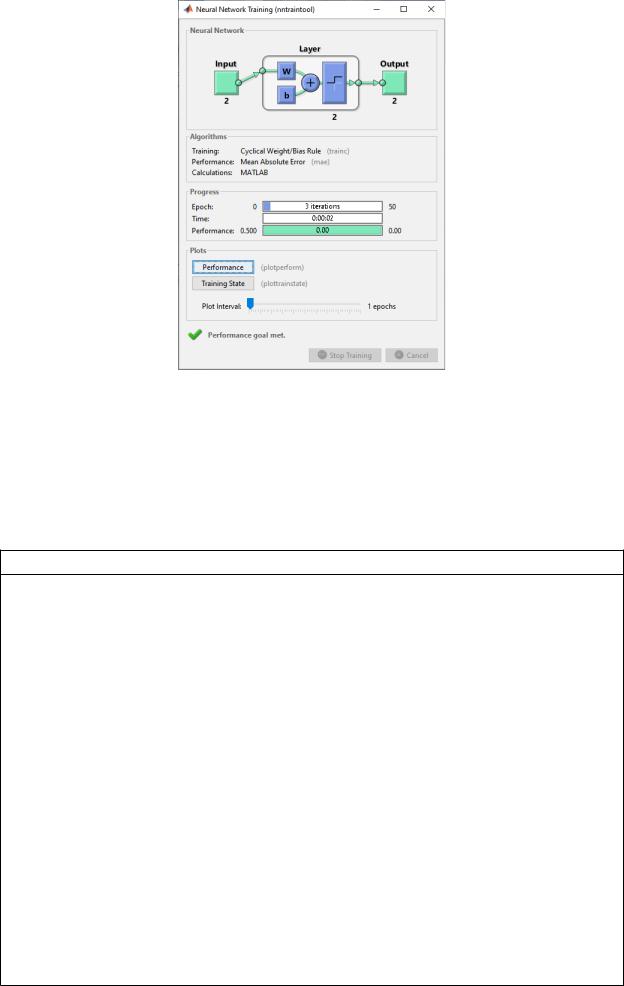

Рисунок 4 — Процесс обучения при использовании функции train в MATLAB

Код программы, моделирующей, обучающей и тестирующей работу персептрона, на языке MATLAB без использования функций Neural Network Toolbox представлен в табл. 5 (контрольный вопрос №7).

Таблица 5 — Код на Matlab (без Neural Network Toolbox)

program2.m

%Для MATLAB R2018b (9.5.0.944444) Pro

%Программа, написанная без использования функций Neural Network Toolbox clear all; close all; clc;

%=== Исходные данные ===

%Обучающая выборка из 15 точек

%Минимальные и максимальные значения координат min_c = min([-10, P(1, :), P(2, :)]);

max_c = max([+10, P(1, :), P(2, :)]);

%=== Построение персептрона ===

X1 = P(1, :); % Вектор подаваемых значений на вход x1 (абсциссы)

X2 = P(2, :); % Вектор подаваемых значений на вход x2 (ординаты)

W = zeros(2, 3); % Матрица весов (два коэффициента плюс смещение на каждый нейрон) v = 0.1; % Коэффициент скорости обучения

et = 1; % Пока флаг установлен, сеть считается необученной (т. е. ошибается) while (et == 1) % Пока сеть не перестанет ошибаться

et = 0; % Если в течение шага цикла сеть хоть раз ошибется, флаг установится в

единицу

% Цикл по всем точкам for k=1:size(P, 2)

% Классификация I. Тренируем первый нейрон f = 0; % Флаг успешности распознавания

7

while (f == 0) % Пока не научится классифицировать точку % Выход адаптивного сумматора

S = W(1, 1) * X1(k) + W(1, 2) * X2(k) + W(1, 3); if (S < 0) % Пороговая функция (функция активации)

Y1 = 0;

else

Y1 = 1;

end

if (Y1 == T1(k)) % Ответ совпал, флаг успешности в 1 f = 1;

else

d = T1(k) - Y1; % Вычисляем разность % Коррекция коэффициентов

W(1, 1) = W(1, 1) + v * d * X1(k);

W(1, 2) = W(1, 2) + v * d * X2(k); W(1, 3) = W(1, 3) + v * d;

% Регистрируем факт ошибки сети et = 1;

end

end

% Классификация II. Тренируем второй нейрон f = 0; % Флаг успешности распознавания

while (f == 0) % Пока не научится классифицировать точку

% Выход адаптивного сумматора

S = W(2, 1) * X1(k) + W(2, 2) * X2(k) + W(2, 3); if (S < 0) % Пороговая функция (функция активации)

Y2 = 0;

else

Y2 = 1;

end

if (Y2 == T2(k)) % Ответ совпал, флаг успешности в 1 f = 1;

else

d = T2(k) - Y2; % Вычисляем разность

% Коррекция коэффициентов

W(2, 1) = W(2, 1) + v * d * X1(k);

W(2, 2) = W(2, 2) + v * d * X2(k);

W(2, 3) = W(2, 3) + v * d;

% Регистрируем факт ошибки сети et = 1;

end

end

end

end

% Тестирование персептрона

R = zeros(2, 4); % Массив результатов классификации

%Моделирование работы сети for k=1:size(A,2)

S = W(1, 1) * A(1, k) + W(1, 2) * A(2, k) + W(1, 3); % Выход адаптивного сумматора if (S >= 0)

R(1, k) = 1;

end

S = W(2, 1) * A(1, k) + W(2, 2) * A(2, k) + W(2, 3); % Выход адаптивного сумматора if (S >= 0)

R(2, k) = 1;

end

end

%Визуализация полученного результата

plotpv(horzcat(A, P), horzcat([R(1, 1:3); R(2, 1:3)], [T1; T2])); plotpc([W(1, 1:2); W(2, 1:2)], [W(1, 3); W(2, 3)]); title('Тестирование работы сети');

xlabel('X'); ylabel('Y');

axis([min_c max_c min_c max_c]);

8

Результат запуска программы представлен на рис. 5.

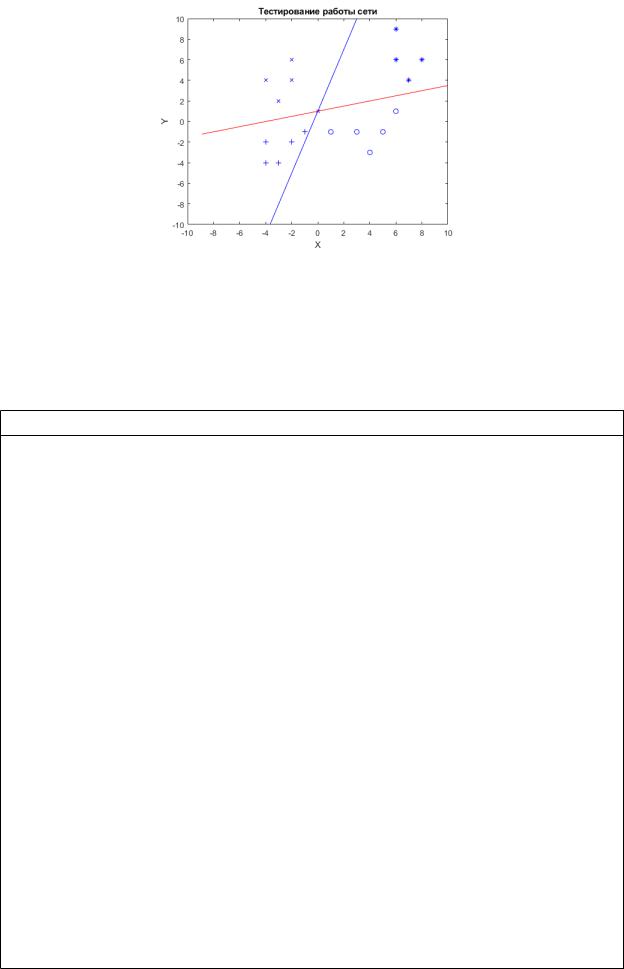

Рисунок 5 — Общая классификация Код программы, моделирующей, обучающей и тестирующей работу

персептрона, на языке Python с использованием библиотеки Keras представлен в табл. 6.

Таблица 6 — Код на Python (Keras)

program3.py

"""

Python 3.8.8 (tags/v3.8.8:024d805, Feb 19 2021, 13:18:16) [MSC v.1928 64 bit (AMD64)] on win32

-keras version is 2.4.3

-matplotlib version is 3.3.4

-tensorflow version is 2.4.1

-numpy version is 1.19.5

"""

import keras import numpy as np

from keras.layers.core import Dense from keras.models import Sequential from matplotlib import pyplot

#Минимальные и максимальные значения координат min_c = min((min(X), min(Y), -10))

max_c = max((max(X), max(Y), 10))

#Отображение графика классификации I точек обучающей выборки pyplot.figure(figsize=(5, 5), dpi=90)

pyplot.axis([min_c, max_c, min_c, max_c])

X1, Y1 = zip(*((x, y) for x, y, t in zip(X, Y, T1) if t == 0)) X2, Y2 = zip(*((x, y) for x, y, t in zip(X, Y, T1) if t == 1))

pyplot.plot(X1, Y1, color='red', marker='+', linewidth=0) # Построение графика pyplot.plot(X2, Y2, color='blue', marker='x', linewidth=0) # Построение графика pyplot.grid()

#Отображение графика классификации II точек обучающей выборки pyplot.figure(figsize=(5, 5), dpi=90)

pyplot.axis([min_c, max_c, min_c, max_c])

9

X1, Y1 = zip(*((x, y) for x, y, t in zip(X, Y, T2) if t == 0)) X2, Y2 = zip(*((x, y) for x, y, t in zip(X, Y, T2) if t == 1))

pyplot.plot(X1, Y1, color='red', marker='+', linewidth=0) # Построение графика pyplot.plot(X2, Y2, color='blue', marker='x', linewidth=0) # Построение графика pyplot.grid()

#Проверочная выборка (14 вариант) A = [[0, 1, -1],

[1, -1, -1]]

Axy = list(zip(*A))

#Axy = np.array([[x, y] for x in range(-10, 10 + 1) for y in range(-10, 10 + 1)], float)

#=== Построение персептрона с помощью Keras ===

#Создание модели

model = Sequential()

#Добавление слоя с 2 нейронами и активационной функцией "сигмоида" model.add(Dense(units=2, input_shape=(2,), activation='sigmoid'))

#Настройка модели для обучения

#функция потери - абсолютная функция потерь

#оптимизация SGD, скорость обучения: 0.05

sgd = keras.optimizers.SGD(lr=0.05, decay=1e-6, momentum=0.9) model.compile(loss=keras.losses.MeanAbsoluteError(), optimizer=sgd, metrics=['accuracy'])

# Обучение сети

model.fit(P, T, epochs=1000, batch_size=len(P) * 2, verbose=False)

# Создание нового окна с графиком

fig, ax = pyplot.subplots(figsize=(5, 5), dpi=90) pyplot.axis([min_c, max_c, min_c, max_c])

# Обучающая выборка

training_sample = [[[[], []], [[], []]], [[[], []], [[], []]]]

R = map(lambda t: map(round, t), model.predict(P)) for (x, y), (t0, t1) in zip(P, R):

training_sample[t0][t1][0].append(x) training_sample[t0][t1][1].append(y)

pyplot.plot(training_sample[0][0][0], training_sample[0][0][1], color='red', marker='+', linewidth=0)

pyplot.plot(training_sample[0][1][0], training_sample[0][1][1], color='green', marker='x', linewidth=0)

pyplot.plot(training_sample[1][0][0], training_sample[1][0][1], color='blue', marker='*', linewidth=0)

pyplot.plot(training_sample[1][1][0], training_sample[1][1][1], color='purple', marker='D', linewidth=0)

# Проверочная выборка

test_sample = [[[[], []], [[], []]], [[[], []], [[], []]]]

R = map(lambda t: map(round, t), model.predict(Axy)) for (x, y), (t0, t1) in zip(Axy, R):

test_sample[t0][t1][0].append(x) test_sample[t0][t1][1].append(y)

pyplot.plot(test_sample[0][0][0], test_sample[0][0][1], color='black', marker='+', linewidth=0)

pyplot.plot(test_sample[0][1][0], test_sample[0][1][1], color='black', marker='x', linewidth=0)

pyplot.plot(test_sample[1][0][0], test_sample[1][0][1], color='black', marker='*', linewidth=0)

pyplot.plot(test_sample[1][1][0], test_sample[1][1][1], color='black', marker='D', linewidth=0)

# Генерация сетки и построение разделяющих линий x1 = np.arange(min_c, max_c, 0.1)

x2 = np.arange(min_c, max_c, 0.1) xx1, xx2 = np.meshgrid(x1, x2)

grid = np.c_[xx1.ravel(), xx2.ravel()]

predictions0 = model.predict(grid)[:, 0].reshape(xx1.shape)

ax.contour(xx1, xx2, predictions0, levels=[.5], cmap='Greys', vmin=0, vmax=.6) predictions1 = model.predict(grid)[:, 1].reshape(xx1.shape)

ax.contour(xx1, xx2, predictions1, levels=[.5], cmap='Greys', vmin=0, vmax=.6) pyplot.grid()

pyplot.show()
