Для люксметра «Аргус-07» К₁ = 1.

К₂ - коэффициент, учитывающий отклонение напряжения сети от номинального (вводится при отклонении более 5 %) и определяемый по формуле

К₂ = U_н /(U_н - Кн(Uн - Uс)], где Uн - номинальное напряжение сети, В;

Uс - среднее значение напряжения, В, равное среднему арифметическому из значений напряжения сети в начале и в конце измерений;

ИЗМЕРЕНИЕ ОСВЕЩЕННОСТИ И КОЭФФИЦИЕНТА ПУЛЬСАЦИИ ПРИ ПОМОЩИ ПУЛЬСМЕТРА-ЛЮКСМЕТРА «АРГУС -07» Устройство и принцип работы пульсметра люксметра « Аргус-07»

Пульсметр -люксметр «Аргус-07» предназначен для измерения освещенности в диапазоне от 1.0 до 20000 лк и коэффициента пульсации излучения искусственного освещения.

Принцип работы прибора основан на преобразовании светового потока, создаваемого протяженными объектами, в непрерывный электрический сигнал, пропорциональный освещенности, который затем преобразуется аналоговым преобразователем в цифровой код, индуцируемый на цифровом табло индикаторного блока.

В измерительной головке установлен первичный преобразователь излучения -полупроводниковый кремниевый фотодиод с системой светофильтров, формирующих спектральную чувствительность, соответствующую кривой относительной спектральной световой эффективности.

В задней части прибора размещены элементы питания.

Показания освещенности индицируются в единицах люкс. Показания коэффициента пульсации индуцируются в процентах, при этом прибор определяет максимальное, минимальное и среднее значение освещенности пульсирующего излучения и рассчитывает значение коэффициента пульсации.

Порядок работы с пульсметром -люксметром «Аргус-07»

1) Установить измерительную головку прибора в месте, где необходимо измерить освещенность и коэффициент пульсации. Индикаторный блок можно разместить в месте, удобном для снятия показаний с индикаторного табло.

2) Включить прибор, для этого переключатель установить в положение "оn". При этом в левой части на цифровом табло индицируется значение освещенности в люксах (Lх) или в килолюксах (кLх), в правой части табло индицируется значение коэффициента пульсации (К) в процентах.

3) Значения освещенности меньше 200 лк индицируются десятыми долями процента (например, показание 150.1 соответствуют 150,1 лк). Значение освещенности больше 3000 люкс индицируется в килолюксах (например, показание 30.12 соответствует 30,12 клк).

4) Если в центре табло загорается индикатор разряда батареи "П" (питание), необходимо сменить элемент питания.

5) После окончания измерения выключить прибор и уложить в футляр.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

Задание 1. Исследование естественного освещения

1 Начертить схему помещения (лаборатории) и изобразить на ней несколько точек замера освещенности. При боковом освещении они должны располагаться на линии пересечения вертикальной плоскости характерного разреза помещения и горизонтальной плоскости. находящейся на высоте условной рабочей поверхности (в лабораторных условиях на уровне столов). Точки намечаются на расстоянии 1,2‚3...м от оконного проема на рабочих местах.

2 Определить коэффициент естественной освещённости КЕО в контрольных точках. Измерения КЕО могут производиться только при сплошной равномерной десятибалльной облачности (сплошная облачность, просветы отсутствуют).

Для определения КЕО производится одновременное измерение естественной освещенности внутри помещения В, и наружной освещенности на горизонтальной площадке под полностью открытым небосводом Ен.

Измерения производятся двумя наблюдателями с помощью двух люксметров, оснащенных светофильтрами. для соблюдения одномоментности измерений освещенности наблюдатели должны быть оснащены хронометрами.

Измерение в каждой точке для исключения случайных ошибок следует проведать не менее двух раз, полученные результаты необходимо усреднять.

В случае невозможности определить точно наружную освещенность, фотоэлемент поместить снаружи окна в горизонтальном положении (соблюдая максимальную осторожность!) Показания люксметра удвоить, так как пластину фотоэлемента освещает только половина небосвода.

3 Произвести расчёты КЕО

4 Сделать вывод о соответствии естественной освещённости в лаборатории нормированной.

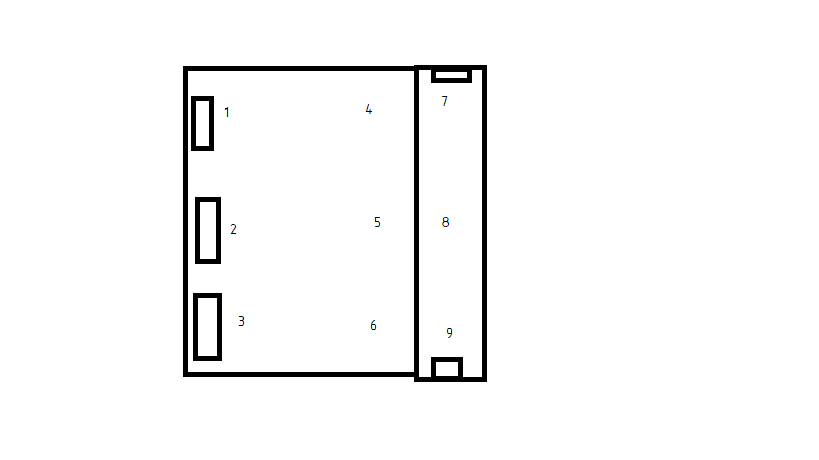

Рисунок 1 - Схема классного помещения с изображением точек замера освещенности

Таблица 1 – результаты исследований естественного освещения Ю-116

Таблица 2 - результаты исследований естественного освещения Аргус

Вывод: в ходе лабораторной работы было осуществлено исследование естественного освещения в классной комнате в 9 различных точках. По полученным данным рассчитан коэффициент естественного освещения, который согласно разряду и подразряду зрительной работы А-2 не должен быть менее 3,5%. Из этого следует, что во всех 9 точках исследования, согласно Ю116 а следовательно и в классной комнате естественное освещения удовлетворяет нормативам. По Аргусу не во всех точках.

Задание 2. Исследование искусственного освещения

1 Начертить схему помещения (лаборатории) и изобразить на ней несколько точек замера искусственной освещенности. Точки расположить на рабочих поверхностях и пронумероватъ (1 . . .6).

2 Определить виды ламп и систему искусственного освещения в лаборатории

3 Провести измерения освещенности в каждой точке на уровне рабочих поверхностей.

4 Определить фактическое значение освещенности Еф.

5 С помощью прибора пульсметр-люксметр «Аргус-07» определить коэффициенты пульсации в заданных точках Кпф.

6 Результаты занести в таблицу.

7 Определить нормированные значения освещённости и коэффициента пульсации с учётом разряда и подразряда зрительной работы, системы освещения.

8 Сделать вывод о соответствии параметров искусственного освещения лаборатории нормированным.

Таблица 3 – результаты исследований искусственного освещения Ю-116
