Материал: лаба3

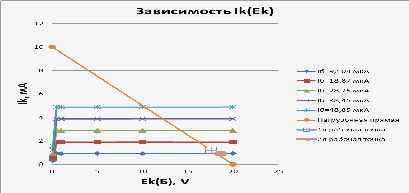

2.5.3 Построить нагрузочную прямую по постоянному току на выходной характеристике транзистора. Используя значения токов и напряжений, полученных в пункте 2.5.1 определить рабочую точку (Q) и отметить еѐ положение на графике.

2.5.4 Двойным щелчком на изображении транзистора открыть диалоговое окно выбора модели транзистора. Строка с наименованием транзистора будет подсвечена. Чтобы редактировать параметры модели транзистора, нажмите Edit. Измените коэффициент передачи по току ( βF ) до значения βF2, потом нажмите Accept. Нажмите Accept еще раз, чтобы вернуться к схеме. Изменение коэффициента β позволяет убедиться, что замена транзисторов приводит к изменению тока коллектора. Включить схему. Записать результаты измерений для тока базы, тока коллектора и напряжения коллектор-эмиттер.

2.5.5 По новым значениям напряжения коллектор-эмиттер и тока коллектора определить положение рабочей точки на нагрузочной прямой, построенной в пункте 2.5.3 и отметить еѐ положение на графике. Восстановите прежнее значение коэффициента передачи по постоянному току ( βF ) транзистора βF = βF1

Выводы: в этой лабораторной работе мы научились строить нагрузочную прямую линию транзисторного каскада исходя из полученных экспериментальных данных. Так же мы научились определять рабочую точку, вычислять статический коэффициент передачи транзистора по экспериментальным данным.
