Материал: Лаба 1 Матвиенко
Статичні сітково-анодні характеристики
Таблиця 3.2
|
Uc= 0,5 В |
Uc= 1 В |
||
|
Uа, В |
Іс, мА |
Uа, В |
Іс, мА |
|
0 |
0,4 |
0 |
1,5 |
|
10 |
0,33 |
10 |
1,2 |
|
20 |
0,3 |
20 |
1 |
|
30 |
0,23 |
30 |
0,9 |
|
40 |
0,2 |
40 |
0,8 |
|
50 |
0,2 |
50 |
0,7 |
|
60 |
0,18 |
60 |
0,7 |
|
70 |
0,18 |
70 |
0,69 |
|
80 |
0,17 |
80 |
0,64 |
|
90 |
0,16 |
|
|
|
100 |
0,15 |
|
|

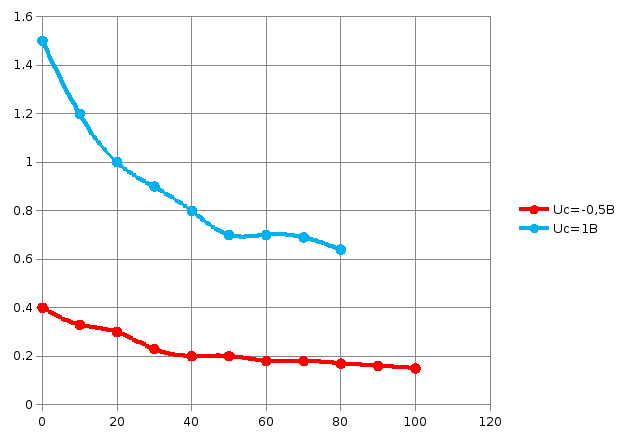

Рисунок
3.2 - Статичні
сітково-анодні
характеристики
4.
Знімемо
сімейство статичних анодно-сіткових
характеристик
для
значень анодної напруги 50-200В.
Одночасно
знімемо статичні сіткові характеристики
для
напруг анода
від
25 до 75 В.
Статичні анодно-сіткові характеристики
Таблиця 4.1
|
Uа= 50 В |
Uа= 100 В |
Uа= 150 В |
Uа= 200 В |
||||||
|
Uc, В |
Іа, А |
Uc, В |
Іа, А |
Uc, В |
Іа, А |
Uc, В |
Іа, А |
||
|
-5 |
0 |
-5 |
0,4 |
-5 |
2 |
-5 |
3,2 |
||
|
-4 |
0 |
-4 |
1 |
-4,5 |
2,4 |
-4,5 |
3,5 |
||
|
-3 |
0,2 |
-3 |
2,2 |
-4 |
3,2 |
-4 |
4,9 |
||
|
-2 |
0,75 |
-2 |
3,6 |
-3,5 |
4,4 |
-3,5 |
5,8 |
||
|
-1 |
2,3 |
-1 |
6,4 |
-3 |
4,8 |
|
|
||
|
0 |
6,1 |
0 |
10,6 |
-2,5 |
6,1 |
|
|
||
|
0,5 |
7,8 |
0,5 |
13 |
-2 |
6,8 |
|
|
||
|
1 |
9,4 |
|
|
|
|
|
|
||
|
1,5 |
10 |
|
|
|
|
|
|
||
|
2 |
13,2 |
|
|
|
|
|
|
||
|
2,5 |
14,8 |
|
|
|
|
|
|
||

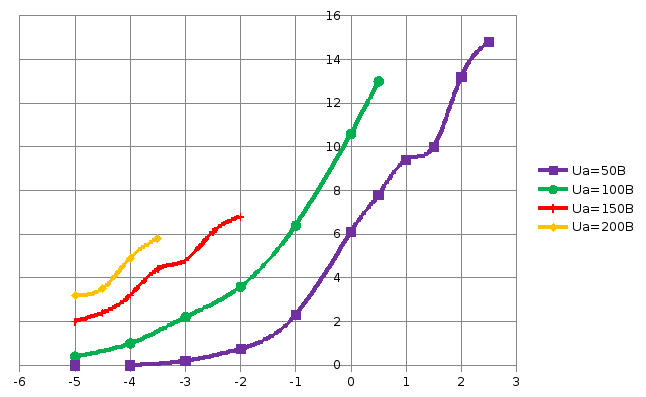

Рисунок
4.1 - Статичні анодно-сіткові характеристики
Статичні сіткові характеристики
Таблиця 4.2
|
Uа= 25 В |
Uа= 50 В |
Uа= 75 В |
||||
|
Uc, B |
Іс, мA |
Uc, B |
Іс, мA |
Uc, B |
Іс, мA |
|
|
0 |
0 |
0 |
0 |
0 |
0 |
|
|
0,5 |
0,3 |
0,5 |
0,2 |
0,5 |
0,11 |
|
|
1 |
0,9 |
1 |
0,6 |
1 |
0,4 |
|
|
1,5 |
1,6 |
1,5 |
1,2 |
1,5 |
0,9 |
|
|
2 |
2,3 |
2 |
1,9 |
2 |
1,5 |
|
|
2,5 |
3 |
2,5 |
2,5 |
|
|
|
|
3 |
3,6 |
|
|
|
|
|
|
3,5 |
4,1 |
|
|
|
|
|
|
4 |
4,5 |
|
|
|
|
|

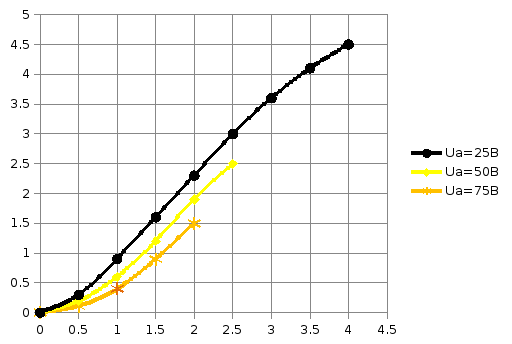

Рисунок
4.2 - Статичні
сіткові
характеристики
5. Знімемо робочі анодно-сіткову та анодну характеристики тріода при навантажувальних опорах Робоча анодно-сіткова характеристика
Таблиця 5.1
|
Еа= 100 В |
|
|
Uc, В |
Іа, мА |
|
-5 |
0,45 |
|
-4,5 |
0,54 |
|
-4 |
0,9 |
|
-3,5 |
1,2 |
|
-3 |
1,6 |
|
-2,5 |
1,7 |
|
-2 |
2,3 |
|
-1,5 |
2,8 |
|
-1 |
3,3 |
|
-0,5 |
4,1 |
|
0 |
5 |
|
0,5 |
6,2 |
|
1 |
7,1 |
|
1,5 |
7,9 |
|
2 |
8,6 |
|
2,5 |
9 |
|
3 |
9,5 |

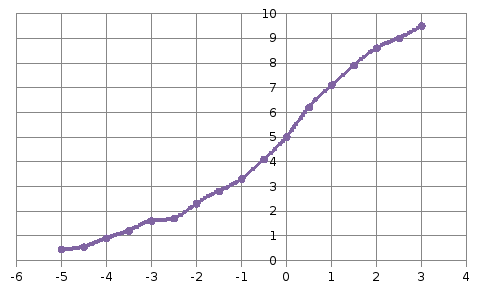

Рисунок
5.1 - Робоча анодно-сіткова характеристика
