Материал: Лаба №1 Проводниковые материалы

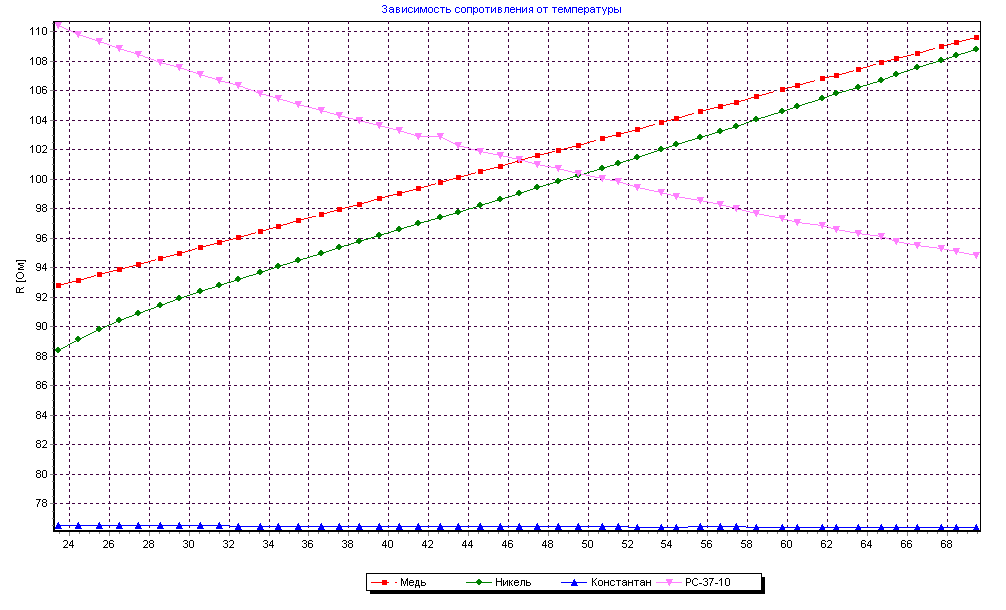

Сопротивление, R [Ом]
Темп., °C |
Обр. №1 |
Обр. №2 |
Обр. №3 |
Обр. №4 |
24,5 |
93,1 |
89,1 |
109,8 |
76,5 |
26,5 |
93,8 |
90,45 |
108,8 |
76,5 |
34,5 |
96,75 |
94,1 |
105,5 |
76,45 |
38,5 |
98,3 |
95,7 |
104 |
76,45 |
43,5 |
100,1 |
97,7 |
102,4 |
76,45 |
46,5 |
101,35 |
99,05 |
101,35 |
76,45 |
48,5 |
102 |
99,7 |
100,6 |
76,45 |
52,5 |
103,3 |
101,5 |
99,4 |
76,4 |
58,5 |
105,6 |
104 |
97,6 |
76,4 |
62,5 |
107 |
105,7 |
96,5 |
76,4 |
66,5 |
108,5 |
107,5 |
95,5 |
76,4 |
Удельное сопротивление, относительные единицы
Темп., °C |
Обр. №1 |
Обр. №2 |
Обр. №3 |
Обр. №4 |
24,500 |
1,003 |
1,008 |
0,994 |
0,999 |
26,500 |
1,012 |
1,023 |
0,986 |
0,999 |
34,500 |
1,044 |
1,065 |
0,955 |
0,998 |
38,500 |
1,060 |
1,083 |
0,943 |
0,998 |
43,500 |
1,078 |
1,106 |
0,927 |
0,998 |
46,500 |
1,090 |
1,120 |
0,918 |
0,998 |
48,500 |
1,098 |
1,129 |
0,913 |
0,998 |
52,500 |
1,114 |
1,147 |
0,900 |
0,997 |
58,500 |
1,136 |
1,177 |
0,885 |
0,997 |
62,500 |
1,154 |
1,196 |
0,875 |
0,997 |
66,500 |
1,170 |
1,217 |
0,865 |
0,997 |
Зависимость удельного сопротивления от состава, мкОм*м
Кол-во Cu |
Значение |
0 |
0,07573 |
5 |
0,1433 |
10 |
0,2049 |
15 |
0,2607 |
20 |
0,3106 |
25 |
0,3547 |
30 |
0,3929 |
35 |
0,4252 |
40 |
0,4516 |
45 |
0,4721 |
50 |
0,4868 |
55 |
0,4956 |
60 |
0,4986 |
65 |
0,4911 |
70 |
0,4685 |
75 |
0,4309 |
80 |
0,3783 |
85 |
0,3107 |
90 |
0,228 |
95 |
0,1303 |
100 |
0,01759 |
Зависимость температурного коэффициента от состава, [1E-2 1/K]
Кол-во Cu |
Значение |
0 |
0,505 |
5 |
0,425 |
10 |
0,349 |
15 |
0,281 |
20 |
0,221 |
25 |
0,17 |
30 |
0,122 |
35 |
0,085 |
40 |
0,056 |
45 |
0,029 |
50 |
0,01 |
55 |
0 |
60 |
-0,006 |
65 |
0,002 |
70 |
0,021 |
75 |
0,052 |
80 |
0,096 |
85 |
0,153 |
90 |
0,219 |
95 |
0,1303 |
100 |
0,397 |
Вывод:
В данной лабораторной работе мы изучили процессы, протекающие в электрическом поле, исследовали основные свойства проводников по температурным зависимостям проводимости.
Медь:
При росте температуры, сопротивление меди линейно увеличивалось. Следовательно, линейно изменяется и удельное сопротивление данного образца.
Никель:
При росте температуры, сопротивление никеля линейно увеличивалось. Следовательно, линейно изменяется и удельное сопротивление данного образца.
Константан:
Константан на протяжении всего измерения показывал постоянство коэффициента удельного сопротивления при изменении температуры. Сопротивление также оставалось постоянным.
Сплав никеля и меди:
Зависимость удельного сопротивления от состава:
Изучив график и таблицу зависимости удельного сопротивления от состава сплава, можно увидеть, что сплав имеет максимальное удельное сопротивление при количестве меди 60%. При увеличении содержания меди выше 60% удельное сопротивление постепенно уменьшается до 0. При увеличении содержания никеля выше 60% удельное сопротивление постепенно уменьшается до 0.075.

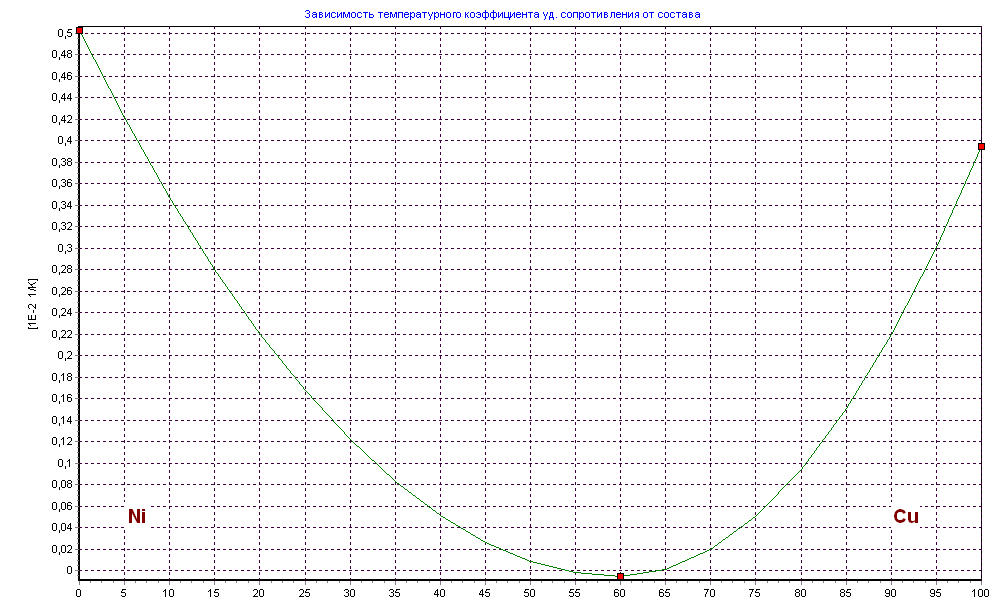

Зависимость температурного коэффициента удельного сопротивления от состава:
Изучив график и таблицу зависимости температурного коэффициента удельного сопротивления от состава, увидеть, что сплав имеет значение температурного коэффициента удельного сопротивления равное нулю при количестве меди 60%. При увеличении содержания меди выше 60% температурный коэффициент постепенно увеличивается до 0.4. При увеличении содержания никеля выше 60% удельное сопротивление постепенно увеличивается до 0.5 .

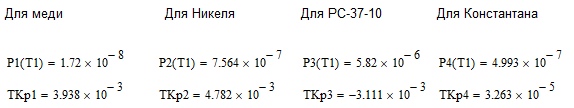

С
равнение
полученного удельного сопротивления
с теоретическим:
Медь:
Никель:
Константан:
PC-37-10:
Сравнение полученного Температурного коэффициента с теоретическим:
Медь:
Никель:
Константан:
PC-37-10:
