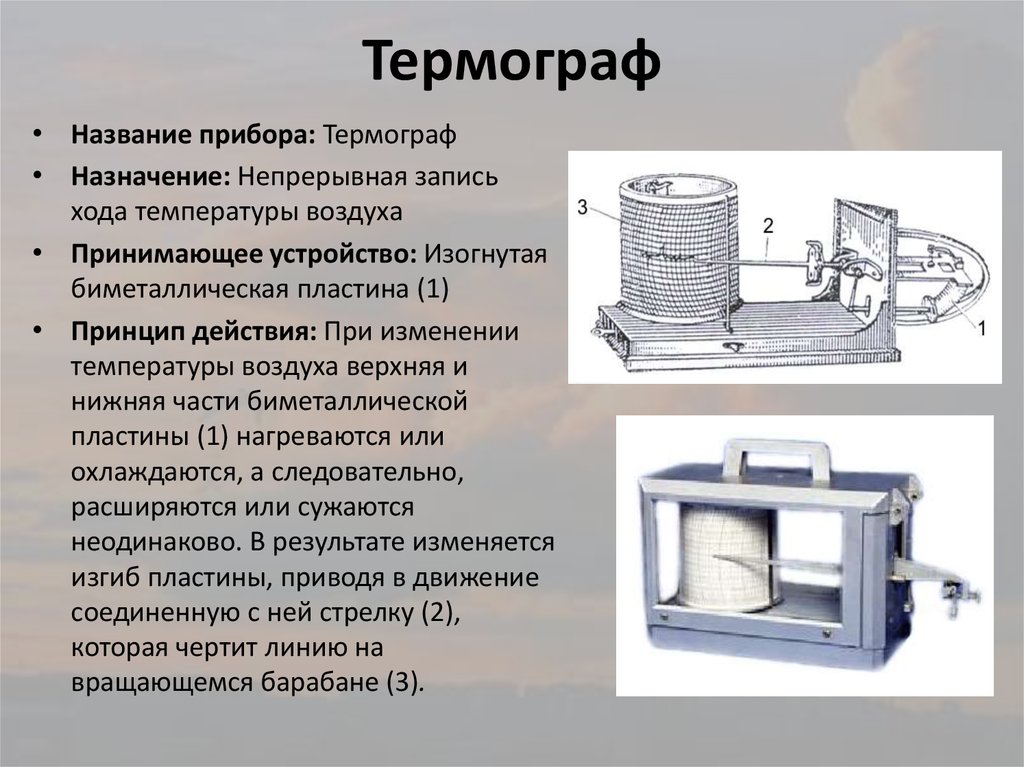

Под действием работы часового механизма барабан с закрепленным на нем планшетом, непрерывно вращается вокруг своей оси с постоянной и определенной скоростью.

Перо с чернилами прижато к планшету и чертит при вращении барабана непрерывную линию, показывающую температуру воздуха в артпогребе на каждый момент суток.

Изменение температуры воздуха в артпогребе вызывает расширение или сжатие биметаллической пластинки, от чего она будет изменять свою кривизну.

Это изменение кривизны воспринимателя будет изменять положение тяги и рычагов, соединенных с пером.

Следовательно, будет изменяться положение самого пера — оно будет вместе со своим рычагом подниматься или опускаться, вычерчивая на планшете, при вращении барабана, кривую линию, показывающую температуру воздуха в артпогребе на каждый данный момент суток.

Биметаллическая пластина - это слегка изогнутая двухслойная пластина из разных металлов.Благодаря тому, что каждый металл имеет свою степень расширения при нагревании (или степень сжатия при охлаждении), пластина изгибается.

Конструктивно манометрические термометры представляют собой герметичную систему, состоящую из баллона, соединённого капилляром с манометром. Термобаллон погружается в измеряемую среду. При изменении температуры рабочего вещества в термобалоне происходит изменение давления во всей замкнутой системе, которое через капиллярную трубку передается на манометр.

Принцип действия термогигрометра: При измерении температуры и (или) относительной влажности измеренные параметры преобразуются в цифровые значения, которые отображаются на цифровом индикаторе термогигрометра.

Действие любого психрометра основывается на физическом свойстве жидкости, в частности воды, испаряться и возникающих при этом разностей температур, которые показываются сухим и влажным термометрами. Испарение воды со смоченной поверхности, ткани, губки, соединенной с одним из термометров, приводит к потере части энергии, как следствие, снижению температуры жидкости. Это снижение, а точнее сниженную температуру, и регистрирует смоченный термометр
