1. Поняття спектральної діаграми сигналу. Властивості спектрів періодичних сигналів.

Любой сигнал можно разложить на составляющие. Такое разложение сигнала называется спектральным. При этом сигнал можно представить в виде графика зависимости параметров сигнала от частоты, такая диаграмма называется спектральной или спектром сигнала.

Спектр сигнала — это совокупность простых составляющих сигнала с определенными амплитудами, частотами и начальными фазами.

К множеству периодических относят гармонические и полигармонические сигналы. Для периодических сигналов выполняется общее условие s(t) = s(t + kT), где k = 1, 2, 3, ... - любое целое число (из множества целых чисел I от -∞ до ∞), Т - период, являющийся конечным отрезком независимой переменной.

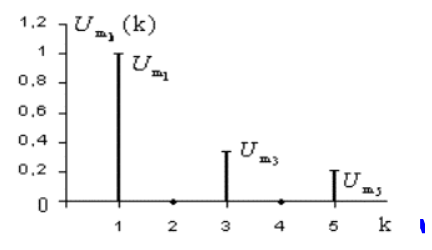

 Совокупность гармонических составляющих, образующих сигнал несинусоидальной формы, называется спектром этого негармонического сигнала. Из этого набора гармоник выделяют и различают амплитудный и фазовый спектр. Амплитудным спектром называют набор амплитуд всех гармоник, который обычно представляют диаграммой в виде набора вертикальных линий, длины которых пропорциональны (в выбранном масштабе) амплитудным значениям гармонических составляющих, а место на горизонтальной оси определяется частотой (номером гармоники) данной составляющей. Аналогично рассматривают фазовые спектры как совокупность начальных фаз всех гармоник; их также изображают в масштабе в виде набора вертикальных линий. На рисунке 1, показан пример амплитудный спектр прямоугольного сигнала.

Рисунок 1 - u(t) = V    при    0<t<T/2 , u(t) = -V    при    T/2<t<T

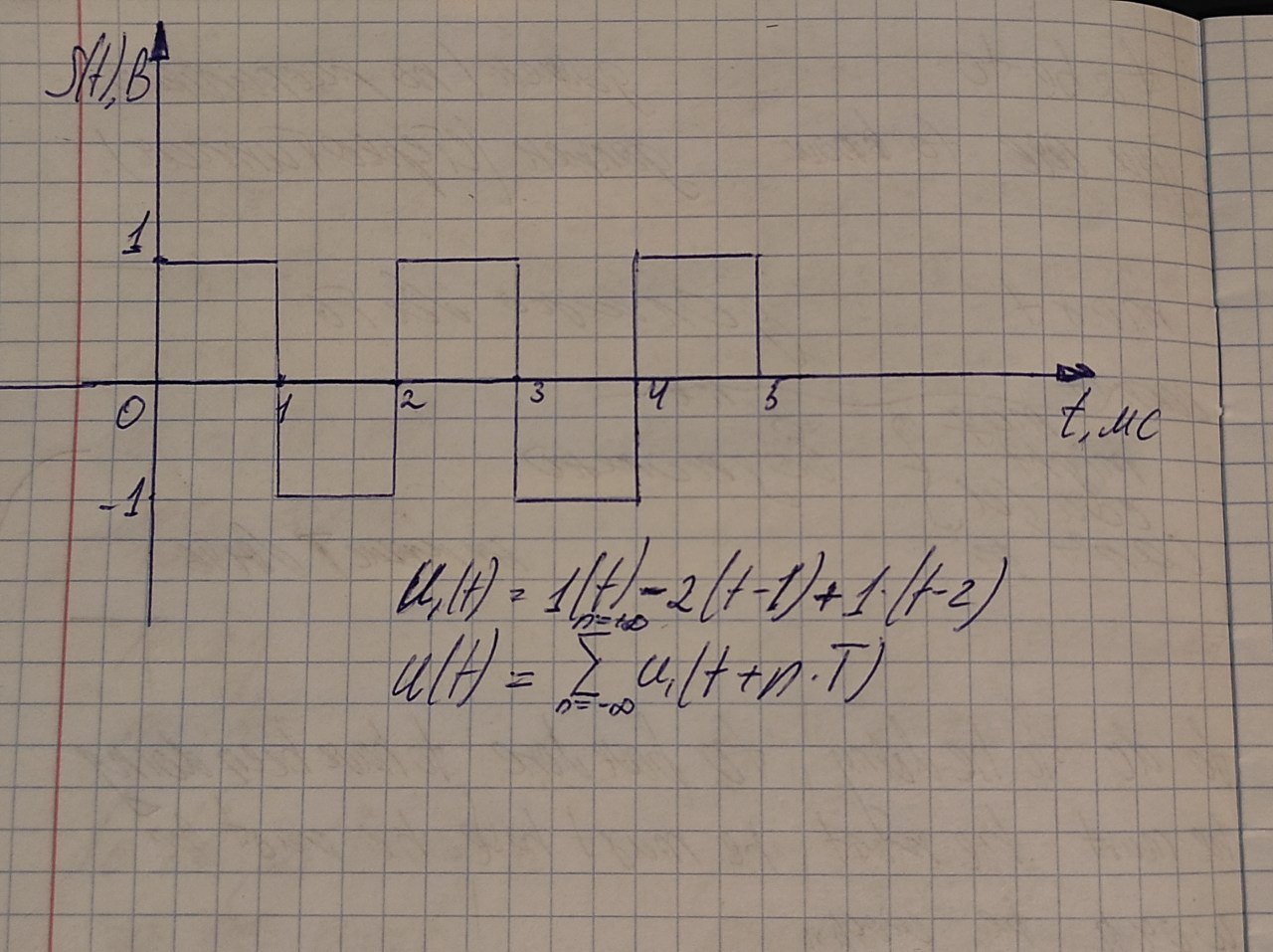

2. Амплитудный спектр последовательности прямоугольных импульсов на рисунке 2 с такими параметрами:

а) А = 1 В, tі = 1 мс, Т = 2 мс;

Рисунок 2 – Амплитудный спектр последовательности прямоугольных импульсов
