На ребристую плиту покрытия действует постоянные и временные нагрузки. Сбор нагрузок на плиту производим в табличной форме.

Сбор нагрузок

Таблица 1

№ п/п

Наименование нагрузок

Нормативная нагрузка, (кг)

Коэффициент ω (f)

Расчетная нагрузка, (кг)

1

2

3

4

5

Постоянные нагрузки

1  2  3  4

Плита 1м·1м·0,11·2500кг Утеплитель 1·1·0,15·500 Стяжка 1·1·0,02·1800 Гидроизоляционный ковер

 275  75 36  35

 1,1  1,3 1,2  1,2

 302,5  97,5 43,2  42

Итого постоянных

421


485,2

Временные нагрузки

5 6 7

Полная временная нагрузка В.т.ч. длительная нагрузка В.т.ч. кратковременно

75 52,5 22,5

1,4 1,4 1,4

105 73,5 31,5

Всего

150


210

Полная нагрузка

В том числе итого постоянные + длительная Постоянная + кратковременная

 475,5 443,5


 558,7 516,7


.4      Расчет полки плиты

4.4.1 Геометрические размеры полки плиты

Длина полки L=5980мм

Ширина полки  =1480мм

Толщина полки =25мм

4.4.2 Статический расчет плиты

Полку плиты рассчитываем как многопролетную балку.

С расчетными пролетами:

Крайние пролеты равны L01=LПОП - bПОП/2=955мм


Расчетная длина средних пролетов L0=LПОП1 - bПОП/2=965мм

L01=955 l0=965 l0=965 l0=965 l01=955

По длине берем полосу шириной 1м и выделяем на этой полосе длину 1м.

Нагрузки собираем на 1м2 плиты.

Постоянные нагрузки на полку плиты

q=·(2+3+4)+0,025·1·1·2500 = 1,480·(97,5+43,2+42)+62,5 = 332,9кг

Временная нагрузка=105кг ∙ м

М1=кг·м

М2= кг·м

4.4.3 Конструирование арматуры полки

Принимаем полезную высоту сечения полки h0=h - а = 25 - 10 =15мм.

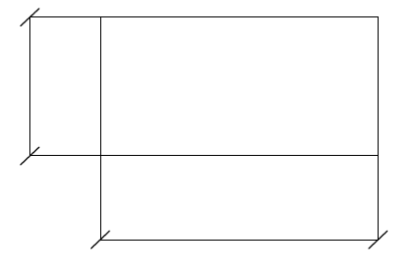

Для расчета принимаем прямоугольник с размером ширина сечения b=1480мм. Высота прямоугольника h=25мм, а=10мм.


Для максимального из моментов М1, М2, Мmax1=36кг·м вычисляем коэффициент

αm=

ɣb1=0,85

Единицы измерение

Мmax=36кг·м=3600 кг·см=148см0=1,5смS=815МПа=8150кг/см2

Для расчета арматуры полки вычисляем коэффициент αm

αm=

По учебнику Байков, Сигалов по таблицы 3 по αm находим коэффициент η. Количество арматуры приходящиеся на 1м ширины полки.


а=10 h=25

АS= см2

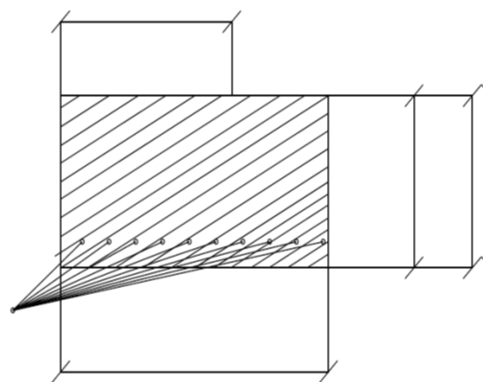

Конструирование сетки полки


4.5    Расчет продольного ребра

Продольная ребра ребристой плиты является несущим элементом и армируются предварительно на природной арматуре

4.5.1 Установление геометрических размеров продольного ребра

Продольные ребра имеют следующие размеры.

Длина продольного ребра LПР = 5980мм

Ширина продольного ребра bПР = 200мм

Высота продольного ребра hПР = 300мм

4.5.2 Выбор материала для продольного ребра

Изготавливается из бетона класса В25 и арматуры класса А-V.

Эти материалы имеют следующие характеристики.

Бетон класса В25

Расчетные сопротивления бетона сжатию Rb=14,5МПа

Расчетные сопротивления бетона растяжению Rbt=1,05МПа

Нормативное сопротивление бетона сжатию Rbn=18,5МПа

Нормативное сопротивление бетона растяжению Rbtn=1,6МПа

Начальный модуль упругости бетона

Еb=30·10-3МПа тяжелый естественного твердения

Еb=27·10-3МПа подвергнутый тепловой обработке при атмосферном давлении

Арматура класса А-V (дм 10 - 28 )

Расчетные сопротивления арматуры RS=815МПа

Модуль упругости арматуры ЕS=190000МПа

.5.3   Статический расчет продльного ребра

Сбор нагрузок на продольного ребра

Постоянные нагрузки

q= (1+2+3+4) =(302,5+97,5+43,2+42)+62,5 = 485,2кг

Временные нагрузки

v=105кг

Полная нагрузка на продольные ребра

=(q+v)=(485,2+105)=590,2кг

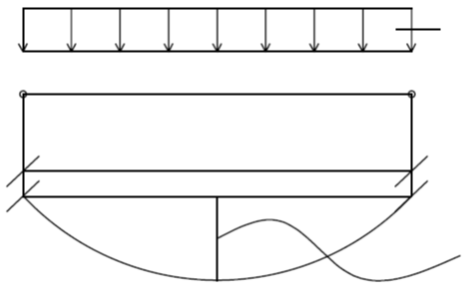

Построение эпюры усилия

=(q+v)0=lH- bф/2

Ммах=g l02 /8

L0=


4.5.4 Конструирование арматуры продольного ребра

Вычисляем коэффициент αm

αm=0=h - а = 300 - 20 =280мм=28см

=200мм=20смS=815МПа=8150кг/см2

По учебнику Байков, Сигалов по таблицы 3 по αm находим коэффициент η.

АS=1,22 см2

Продольного ребра армируются каркасами

К - 1

.6      Расчет поперечного ребра

Поперечные ребра установлены шагом 990мм и служит для поддержания полки плиты

.6.1   Установление геометрических размеров поперечного ребра

Поперечные ребра имеют следующие размеры.

Длина поперечного ребра LПР = 5980мм

Ширина поперечного ребра bПР = 200мм

Высота поперечного ребра hПР = 70мм

4.6.2 Выбор материала для поперечного ребра

Изготавливается из бетона класса В25 и арматуры класса А-V.

Эти материалы имеют следующие характеристики.

Бетон класса В25

Расчетные сопротивления бетона сжатию Rb=14,5МПа

Расчетные сопротивления бетона растяжению Rbt=1,05МПа

Нормативное сопротивление бетона сжатию Rbn=18,5МПа

Нормативное сопротивление бетона растяжению Rbtn=1,6МПа

Начальный модуль упругости бетона

Еb=30·10-3МПа тяжелый естественного твердения

Еb=27·10-3МПа подвергнутый тепловой обработке при атмосферном давлении

Арматура класса А-V (дм 10 - 28 )

Расчетные сопротивления арматуры RS=815МПа

Модуль упругости арматуры ЕS=190000МПа

.6.3   Статический расчет поперечного ребра

Сбор нагрузок на поперечного ребра

Постоянные нагрузки

= (1+2+3+4)+1∙ b ∙ h ∙ 2500 ∙ 0,99 =(302,5+97,5+43,2+42)+1∙ 0,07 ∙ 0,2 ∙ 2500 ∙ 0,99 = 519,85кг

Полная нагрузка на продольные ребра

=(q+v) =(519,85+105) =624,85кг

Построение эпюры усилия


l0=- b/2

Ммах=g l02 /8

L0=


4.6.4 Конструирование арматуры поперечного ребра

Вычисляем коэффициент αm

αm=0=h - а = 200 - 20 =180мм=18см

b=70мм=7см

S=815МПа=8150кг/см2

По учебнику Байков, Сигалов по таблицы 3 по αm находим коэффициент η.

АS= см2

По ГОСТ сортамента арматура стержней выбираем 2Ф

Поперечного ребра армируются каркасами

К - 2
