Материал: Конспект ОВП 2 ЧАСТЬ

51

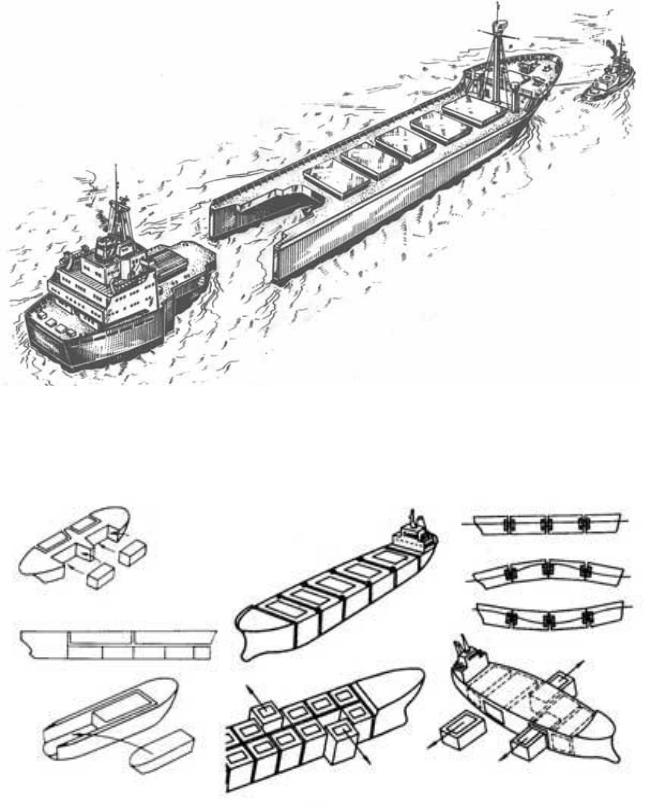

Составное судно

Различные патентные идеи модульной концепции составного судна

Конспект лекцій «Організація вантажних перевезень» О. Д. Вишневська, Д. О. Вишневський

52

Кассеты позволяют выполнять грузовые работы на причале, не оборудованном перегрузочной техникой. Грузоподъемность кассет может быть от 1000 т (секция СДП) до 2250 т (секция «Danube», «Europe – 2»).

Для перемещения различных грузов на складских площадях в закрытых складах все чаще применяются транслифтеры с кассетными технологиями.

Кассетные системы и транслифтеры не новшество. Работа по развитию началась в 1980-х годах. Система была впервые использована в механических мастерских, сталелитейной промышленности и в заводских мастерских. Далее,

кассетная система была разработана для операций на судах ро-ро. Первый крупномасштабный ввод в эксплуатацию состоялся в 1987 году на судоходной линии Котка-Любек-Хельсинки. Система состояла из 600 кассет и 18

транслифтеров. С конца 1980-х, кассетная система превратилась в многофункциональную транспортную систему, используемую во всем мире. В 1991 была создана компания Liftec Products Oy. Компания разработала четырехъядерный осевой translifter с несущей способностью 85 т, в настоящее время известный как LTH90. На сегодняшний день эта компания является мировым лидером в области кассетных систем.

Принцип кассетной системы основывается на принципе использования гидравлической ручной тележки для перемещения поддонов. Кассета — это грузовой транспортный поддон, который транспортируется с помощью подъемно-транспортного трейлера — транслифтера. Транслифтер соединяется с универсальным тягачом.

Кассеты специально разрабатываются в зависимости от типа груза и способа его обработки. Это металлоконструкции, предназначенные для укрупнения на них грузовых партий. По сути, они похожи на ISO паллеты.

Кассеты отличаются легкой и прочной конструкцией, а их грузоподъемность может варьироваться от 50 до 360 тонн.

Конспект лекцій «Організація вантажних перевезень» О. Д. Вишневська, Д. О. Вишневський

53

Кассета с контейнерами на причале

Рисунок - Транслифтер с тягачом

Преимущества использования кассет. Это универсальное средство для перемещения и складирования грузов. Данная технология позволяет уменьшить площади склада за счет компактности складирования, снизить стоимость обслуживания (практически отсутствие изнашиваемых частей), обеспечить

Конспект лекцій «Організація вантажних перевезень» О. Д. Вишневська, Д. О. Вишневський

54

высокую безопасность транспортировки и высокую степень сохранности груза.

Важно, что использование данной технологии отменяет необходимость в использовании грузоподъемного крана при складских операциях, что означает экономию средств при закупке оборудования. Среди прочего предусмотрены приспособления для защиты груза от воздействия окружающей среды.

Эксплуатационные затраты на данную систему минимальны. С каждым годом эта технология становится все более популярной в мире, так как с её помощью можно более эффективно и быстро осуществлять перегрузочные операции.

Транслифтеры просты, надежны и имеют высокие транспортные показатели.

Их конструкции разрабатываются с помощью современных программных продуктов — для проектирования геометрии и расчета действующих нагрузок.

Транслифтеры Liftec имеют высокую маневренность, способствующую повышению эффективности их применения в ограниченном пространстве.

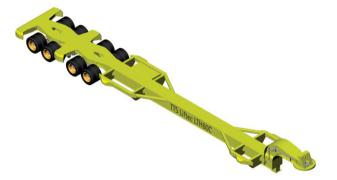

Рисунок - Транслифтер

Транслифтер LTH60C имеет прочную конструкцию, разработанную для длительного использования при контейнерных операциях. Он обладает рядом преимуществ по сравнению с конвенциональным тягачом.

Грузоподьемность данного транслифтера составляет 61 тонну, что позволяет перевозить четыре 20-футовых, два 40-футовых контейнера или один

45-футовый контейнер. У транслифтера низкие эксплуатационные затраты,

щадящее воздействие на окружающую среду. Транслифтеры для контейнерных терминалов сконструированы для применения с кассетной системой. Кассета

Конспект лекцій «Організація вантажних перевезень» О. Д. Вишневська, Д. О. Вишневський

55

работает как съемная переносная стальная платформа, безопасно поддерживающая контейнеры, которые могут быть собраны и быстро перевезены, причем возможны различные конфигурации этого процесса.

Ключевой инновацией в данном случае является применение контейнерной кассеты в качестве «плавающего буфера» между фронтальным контейнерным краном и крановым оборудованием складской и тыловой зоны терминала.

Эффективность работы фронтального крана обеспечивается постоянным наличием готовых к погрузке кассет на грузовой площадке под краном.

Благодаря этому достигается непрерывность работы контейнерного перегружателя и своевременное перемещение груженых кассет в складскую зону.

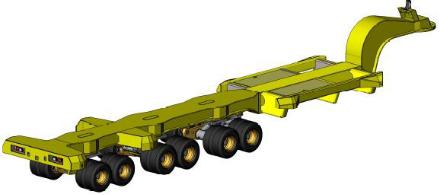

Рисунок - Транслифтер

Платформа транслифтера LTH60C с четырьмя осями имеет следующие габариты: длина — 13800 мм, ширина — 2460 мм, высота — 920/1150 мм.

Кассетные системы являются также прекрасным решением для операторов,

работающих с ро-ро грузами. Грузоподъемность таких транслифтеров

(модельный ряд Liftec LTH RoRo) составляет от 50 тонн до 120 тонн.

Основным преимуществом кассетной технологии при погрузке ро-ро судов является максимальная готовность груза к погрузке на борт и в трюм (весь груз размещается на кассетах и защищен от внешнего воздействия еще до прихода судна на терминал). Это обстоятельство сокращает до минимума время простоя

судна под грузовыми операциями.
