Материал: Кондиционеры для жилых помещений, общественных зданий и на подвижном составе ж.д.транспорта

- низкий уровень шума при работе,

- затраты на установку и обслуживание ниже, чем для индивидуальных сплит-систем

Канальный кондиционер

Канальный кондиционер - фреоновый (парокомпрессионный).

Предназначен, в основном, для офисных помещений и представляет собой сеть снабжения свежим нагретым или охлажденным воздухом большого числа помещений.

Основные функциональные элементы (дросселирующий клапан, компрессор, воздушный конденсатор) размещены в наружном блоке.

Испаритель размещен в кондиционируемом помещении во внутреннем блоке. Внутренний блок может быть расположен в служебном помещении или в специально предусмотренном подпотолочном пространстве (рис 9,[9]).

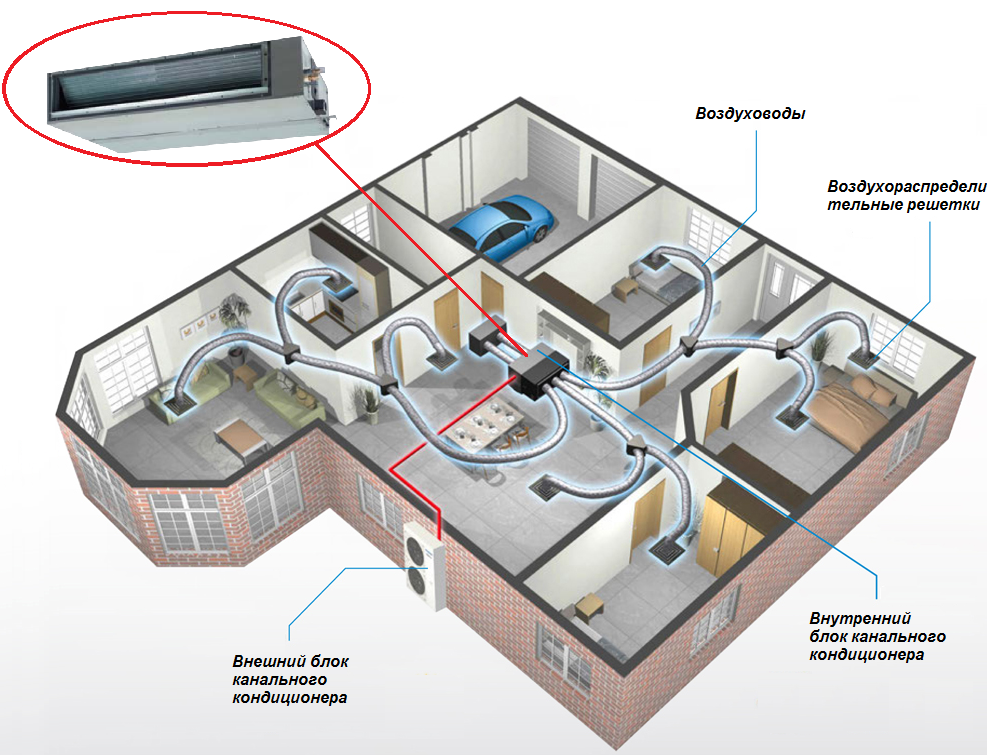

Рисунок 9 Канальный кондиционер

Внешний блок крепится с внешней стороны здания. Хладагент циркулирует между частями конструкции по трассе из медных трубок. Воздуховод, ведущий к внутреннему блоку, забирает воздух с улицы. При установке системы следует рассчитывать, что канальный кондиционер станет частью вентиляционной системы здания.

Забранный с улицы воздух по системе воздуховодов проходит через внутренний блок, где осуществляется его очистка и охлаждение (обогрев). Обработанный воздух через воздуховоды и отверстия вентиляции поступает в помещение.

Для бытовых целей использование канальных кондиционеров возможно при условии, если в помещениях имеются высокие потолки.

Достоинства:

- один внутренний блок может осуществлять кондиционирование нескольких помещений,

- возможно добавление наружного воздуха,

- скрытый монтаж оборудования.

Недостатки:

- температурный режим одинаков для всех кондиционируемых помещений,

- необходимость иметь высокие потолки для скрытого монтажа оборудования,

- шумный внутренний блок,

- сложности при установке, требуется профессиональный монтаж.

Таблица 6 - Характеристики канальных кондиционеров, осуществляющих охлаждение и подогрев воздуха

Кассетный кондиционер

Кассетный кондиционер является разновидностью канального и встроен в подпотолочное пространство таким образом, что он подает воздух в нижнюю часть - сверху-вниз (рис.10,[10]). Нижняя часть кассетной сплит-системы имеет размер стандартной потолочной плитки 600х600 мм, а при большой мощности - 1200х600 мм, и закрывается декоративной решеткой с распределительными жалюзи.

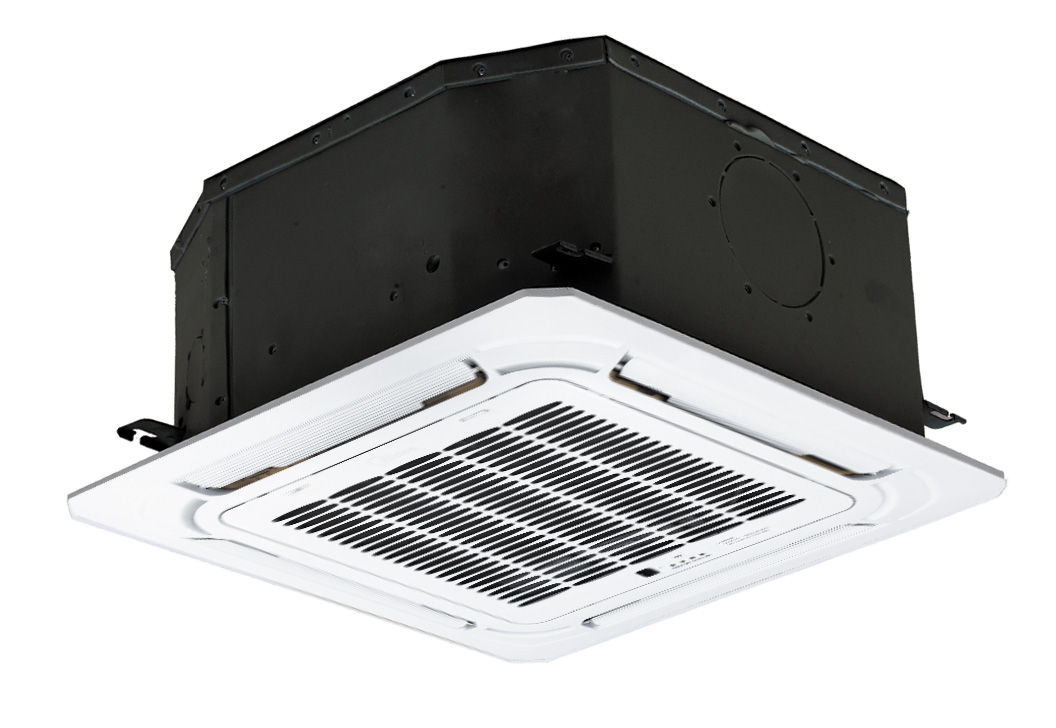

Рисунок 10 Внутренний блок кассетного кондиционера

За счет распределения воздушных потоков по четырем направлениям он быстро и равномерно охлаждает или нагревает воздух в довольно большом помещении - от 50 м².

Достоинства:

- низкий уровень шума,

- раздача воздуха в 4-ех направлениях,

- большой запас по мощности (до 35%),

- большая площадь охвата,

- отсутствие загромождения внутреннего пространства,

- хороший дизайн.

Недостатки:

- сложный монтаж,

- обязательное наличие подвесного потолка 150-300 мм,

- повышенная стоимость системы.

Характеристики некоторых кассетных кондиционеров приведены в таблице 7.

Таблица 7 - Характеристики кассетных кондиционеров

Инверторный кондиционер

Оборудованием такого кондиционера является инвертор.

Инвертор – это устройство, которое регулирует скорость двигателя компрессора. И если у обычного кондиционера регулирование температуры производится включением и выключением компрессора, то в инверторном кондиционере изменение мощности кондиционера производится изменением скорости вращения двигателя компрессора.

Климатическому устройству с инвертером нет необходимости каждый раз охлаждать весь объем воздуха в помещении, он лишь выдувает определенное количество воздуха для создания нужной температуры (рис.11,[11].).

При этом компрессор продолжает работать постоянно в диапазоне 10-95% своей мощности, что удлиняет срок службы компрессора на 50%.

Кроме того у инверторных кондиционеров есть 20% запас мощности, это уменьшает время достижения заданной температуры.

У инверторных систем компрессор работает от двигателя постоянного тока. Для этого надо преобразовать управление компрессором из переменного тока в постоянный. Это и называется инвертированием.

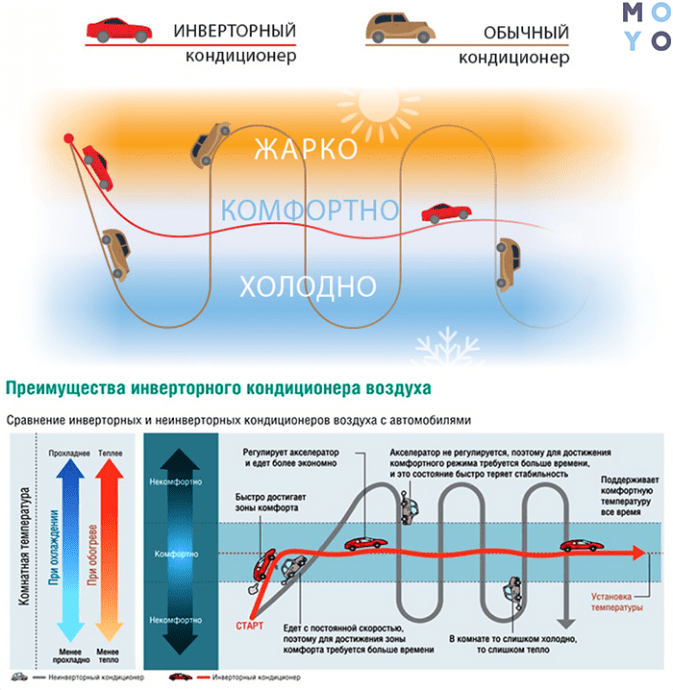

Рисунок 11 Принцип действия инверторного кондиционера

Управление работой компрессора двигателем постоянного тока и дает мягкую характеристику регулирования мощности компрессора.

Достоинства инверторного кондиционера:

- увеличение срока эксплуатации кондиционера в 1,5 раза,

- экономия электроэнергии на 30%,

- снижение уровня шума.

Недостатки:

- более высокая цена,

- дорогое техническое обслуживание и ремонт,

- чувствительность к перепадам напряжения в сети.

Шкафные кондиционеры

Шкафным кондиционером принято считать моноблочное промышленное устройство, которое совмещает в себе охладитель, обогреватель, увлажнитель воздуха и фильтрующий элемент. Предназначены для поддержания постоянной температуры на больших площадях длительное время. Шкафные кондиционеры бывают моноблочные и с выносным конденсатором (рис.12[13 ]). Устанавливаются непосредственно в обслуживаемых помещениях.

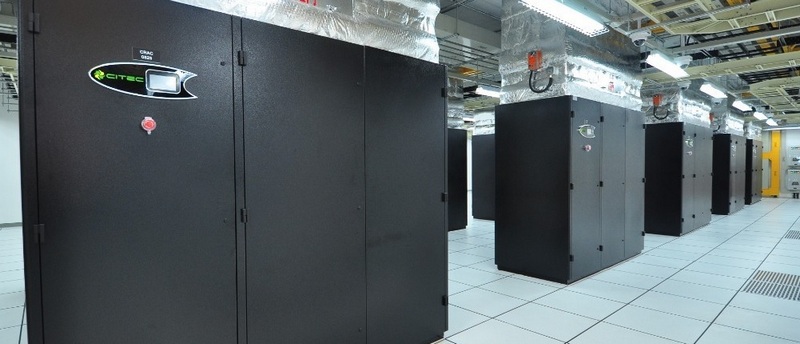

Рисунок 12 Шкафный кондиционер

Мощность таких кондиционеров составляет от 200 до 10000 кВт, срок службы - не менее 20-30 лет.

Шкафные кондиционеры классифицируются по методу охлаждения теплообменников:

- Стандартные с охлаждением теплообменника воздушным потоком. Они более дорогие, но гораздо проще при монтаже и в использовании.

- С охлаждением теплообменника водой. Более дешевая техника, но сложная в установке и обслуживании (требуется установка гидравлической аппаратуры).

Устройство шкафных кондиционеров не отличается от фреоновых кондиционеров. Единственное отличие - моноблочное исполнение, это и дает преимущество при монтаже и техническом обслуживании кондиционера.

Далее приведены основные технические данные шкафных кондиционеров с водяным охлаждением фирмы Clivet серии CA (табл.8) [12].

Таблица 8 - Характеристики шкафных кондиционеров фирмы CLIVET c водяным охлаждением серии СА

Прецизионные кондиционеры

Такие кондиционеры используют [13,14]:

- для серверных комнат и помещений, где размещается электронно-

вычислительное оборудование (рис.12);

- телекоммуникационные узлы;

- медицинские учреждения (лаборатории, ожоговые центры,

диагностические центры, операционные);

- высокоточные производства (космическая область,

микроэлектроника, фармакология, химическая область)

- архивы, хранилища картин, галереи.

Задача прецизионного оборудования - это точное поддержание параметров микроклимата в помещении:

- точность поддержания температуры ± 0,5оС;

- точность поддержания влажности ± 2%;

- возможность работы в широком диапазоне температур наружного воздуха - от минус 50 ^оС до + 45 ^оС;

- возможность работы круглосуточно и круглогодично;

- совместимость с системами диспетчеризации зданий.

Принцип работы этих кондиционеров не отличается от принципа работы всех сплит-систем. Поддержание особо точных параметров микроклимата определяется большим количеством датчиков этих параметров, гибким регулированием функций отрабатывающих элементов (например, скорости вращения вентилятора подачи обработанного воздуха) и разнообразными способами раздачи обработанного воздуха.

Шкафные прецизионные кондиционеры могут иметь охлаждение конденсатора воздушное, жидкостное или даже иметь сухую градирню.

Для жидкостных прецизионных кондиционеров необходимо предусматривать насосные системы, что на 30-40% увеличивает капитальные затраты, но снижает эксплуатационные.

Подача обработанного воздуха может осуществляться в верхнюю или (и) в нижнюю зону в разных горизонтальных направлениях (рис.13).

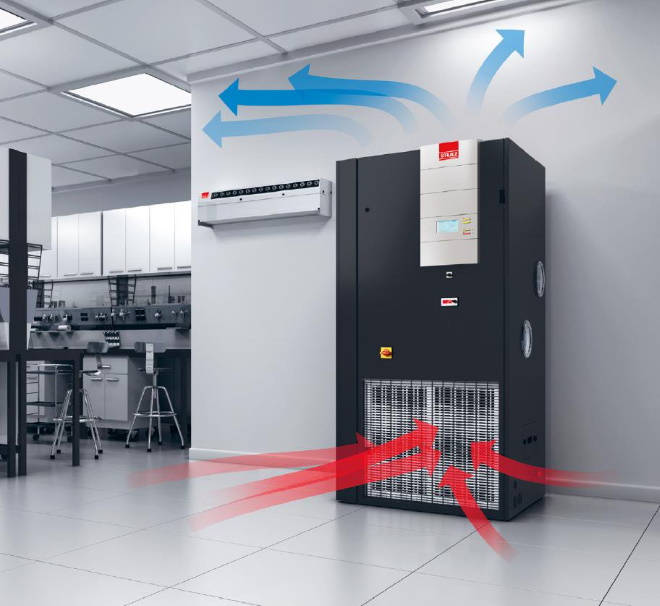

Рисунок 13 Шкафный прецизионный кондиционер

Прецизионные кондиционеры могут быть как периодическими, так и инверторными (см. выше).

Управление прецизионными кондиционерами невозможно вручную. Это оборудование должно быть подключено к компьютерной системе. Это заметно удорожает систему, но значительно упрощает мониторинг заданных параметров.

Достоинства:

- значительно более точное поддержание заданной температуры,

- большой запас мощности, позволяющий в короткое время обеспечить заданную температуру,

- возможность обеспечить увлажнение воздуха,

- наличие резервного блока на случай отключения основного.

Недостатки:

- высокая цена,

- большие габариты,

- сложный монтаж и настройка,

- сложное обслуживание.

Некоторые характеристики прецизионных кондиционеров приведены на примере фирмы Danteх (табл.8). Холодопроизводительность колеблется в пределах 8,6 - 173,2 кВт. Количество обрабатываемого воздуха - 1700-22000 м3/ч.

Таблица 9 - Характеристики шкафных прецизионных кондиционеров Danteх на охлажденной воде. Фреон R10а
