Материал: Кондиционеры для жилых помещений, общественных зданий и на подвижном составе ж.д.транспорта

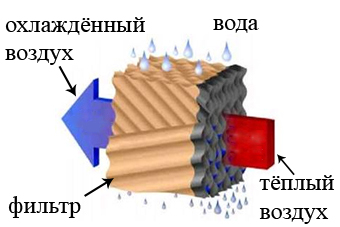

Рисунок 3 Принцип действия водоиспарительного кондиционера

Рисунок 4 Водяной фильтр для водоиспарительного кондиционера

Достоинством этих кондиционеров является их дешевизна и экологичность.

Компрессионные и термоэлектрические кондиционеры могут иметь функцию теплового насоса. При этом загрузка кондиционирующей установки увеличится с 15% до 65%. в течение года. Переключение с охлаждения на нагрев производится изменением направления потока хладагента.

В летнем режиме установленный снаружи испаритель выполняет роль конденсатора, а конденсатор в помещении работает как испаритель. Не следует путать кондиционеры с нагревательной спиралью с тепловыми насосами. Тепловые насосы имеют значительно более высокую цену.

3. Виды кондиционеров

Существует несколько видов кондиционеров, используемых в жилах, административных и общественных помещениях:

- оконный,

- мобильный,

- сплит-системы (мультисплит-системы),

- канальный,

- кассетный,

- инверторный,

- шкафный,

- прецизионный.

Оконный кондиционер

Оконный кондиционер представляет собой моноблочную конструкцию, которая устанавливается в оконный проем или в стену (рис. 5, [5]).

Рисунок 5 Оконный кондиционер

Достоинствами этих кондиционеров являются:

- простой монтаж,

- отсутствие магистральных элементов,

- исключена утечка хладагента,

- возможен забор наружного воздуха,

- надежная и долгая эксплуатация.

Недостатками этих кондиционеров являются:

- повышенный уровень шума, т.к. компрессор находится непосредственно в помещении,

- недостаточная теплоизоляция на зимний период,

- для установки подходят не все типы рам,

- закрывает часть окна, что уменьшает доступ света в помещение.

Однако достоинства этих кондиционеров – долговечность и надежность - с лихвой окупают их недостатки.

Как видно из таблицы 1, оконные кондиционеры имеют мощность 1465 - 2500 Вт. Это соответствует обслуживаемой площади жилого или административного помещения до 25 м².

Габариты варьируются в небольших пределах, т.к. ширина кондиционера должна позволять его установку в одной раме окна - 34,6 - 60 см. Глубина кондиционера определяет его устойчивость при закреплении в оконном проеме 31 - 58,5 см. Чем больше глубина кондиционера, тем он менее устойчив.

Отсутствие данных по количеству забираемого наружного воздуха, как правило, говорит о его отсутствии. Дополнительный забор наружного воздуха снижает эффективность охлаждения, но улучшает гигиенические условия в помещении.

Таблица 1- Характеристики оконных кондиционеров

Мобильный кондиционер (биокондиционер)

Кондиционер является водоиспарительным [6, 7].

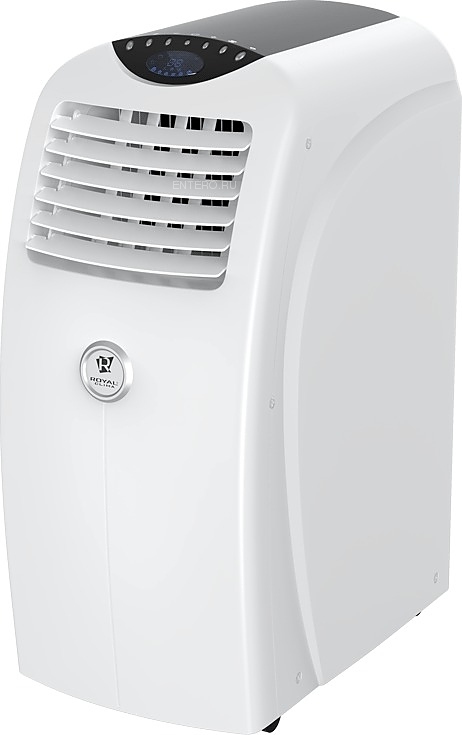

Рисунок 6 Внешний вид водоиспарительного кондиционера

Он представляет собой автономную напольную переносную конструкцию. Можно устанавливать во временном месте пребывания пользователей.

Принцип действия основан на испарении воды с поверхности мокрого фильтра за счет продувания его воздухом от вентилятора (рис. 3,4)

Достоинства:

- простота конструкции,

- отсутствие фреона, или другого хладагента,

- небольшие размеры,

- отсутствие специальных устройств для работы,

- возможность установки в любом месте помещения,

- малое потребление электроэнергии,

- устранение пыли, табачных дыма и др. неприятных запахов

Недостатки:

- повышение влажности воздуха в помещении,

- снижение эффективности кондиционера при повышении влажности окружающей среды (табл. 2).

Таблица 2 - Характеристики мобильных кондиционеров

Приведенные в табл. 2 охладители предназначены для площади помещения 20-51 м². В соответствии с этим и мощность охлаждения варьируется в пределах 2440 - 5100 Вт. В этом перечне Sendo Air-split 300 оценивается как лучший. У него малая емкость для воды - 8 литров, тогда как у Honeywell CHL30ХC она 30 литров, а для Royal Clima RM-L51CN-E этот показатель даже не приводится. У всех охладителей уровень шума оценивается как повышенный.

В табл. 3 приведены сравнительные характеристики охладителя и кондиционера, которые показывают, что затраты электроэнергии для работы охладителя составляют только 8,15% от затрат на кондиционер при одной и той же площади помещения.

Таблица 3 - Характеристики охладителя испарительного типа

В таблице 4 приведены данные, которые показывают как снижается производительность водоиспарительного кондиционера, которая выражается в температуре внутреннего воздуха, в зависимости от влажности наружного воздуха. Чем выше относительная влажность наружного воздуха, тем выше температура внутреннего воздуха.

Таблица 4 - Температура подаваемого воздуха в зависимости от влажности окружающего воздуха

Сплит-системы и мультисплит-ситемы

Сплит-система состоит из двух блоков, внутреннего и наружного, соединенных между собой медными трубами, по которым циркулирует хладон (фреон). Наружный блок содержит компрессор, конденсатор, дроссель и вентилятор; внутренний блок - испаритель и вентилятор

(рис.8, [ 8 ]).

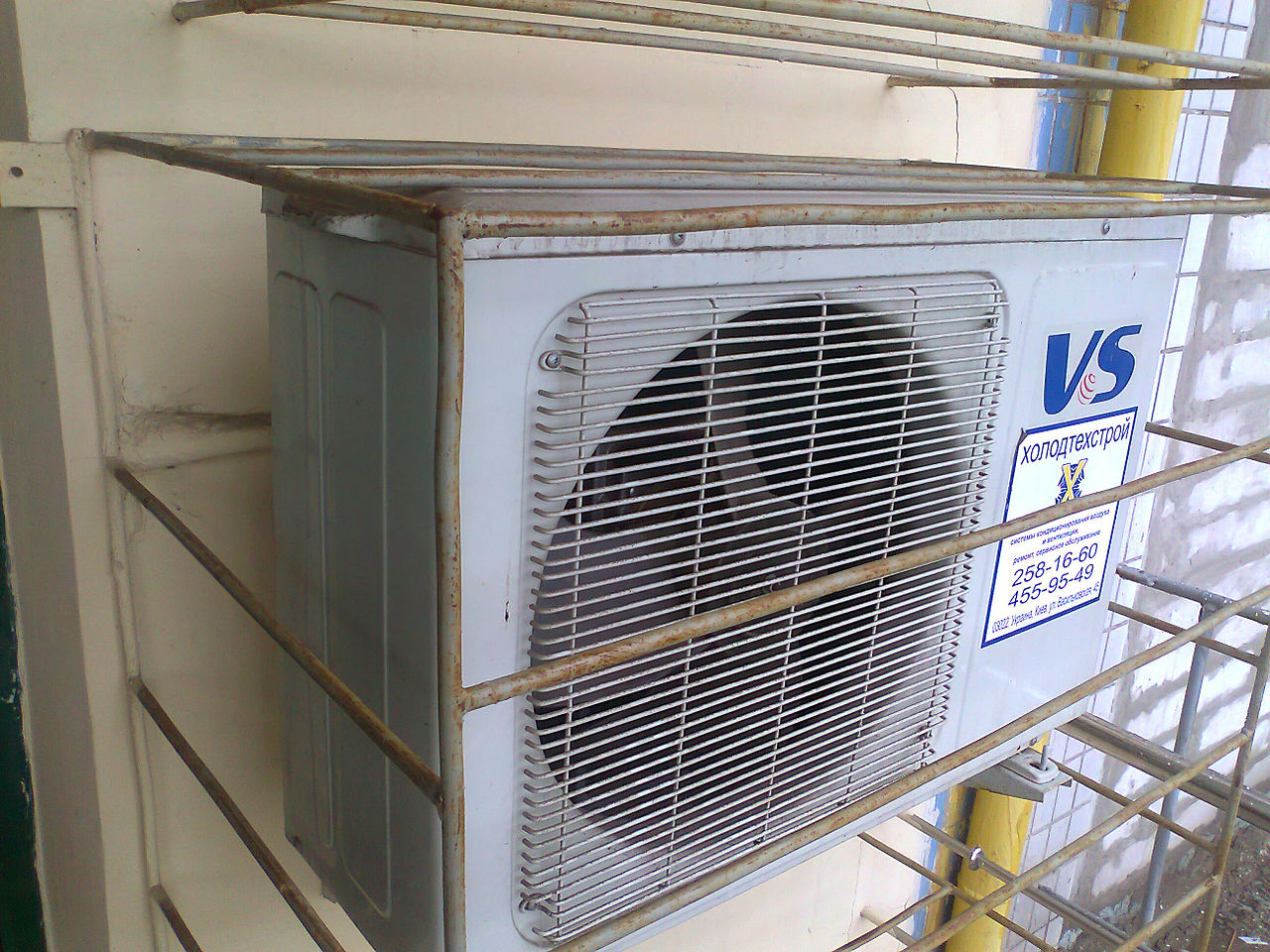

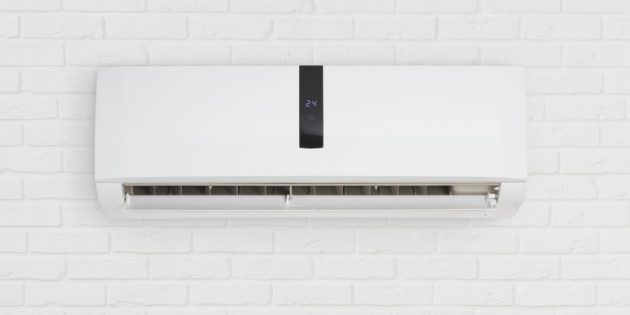

Рисунок 8 Внутренний и наружный блок сплит- системы

По типу исполнения внутреннего блока сплит-системы бывают: настенные, канальные, кассетные, напольно-подпотолочные, колонные и др. Сплит-системы бывают инверторные и неинверторные (обычные), и могут обладать минимальным или расширенным набором функций.

В настоящий момент сплит-системы наиболее широко представлены на торговых площадках России в связи с тем, что они используются как в административных зданиях советской постройки с помещениями небольшой площади, так и в жилом фонде с небольшими комнатами.

Сплит-системы поставляются в Россию большим количеством компаний: Hiense, General climate, Haier (Китай), Funai (Япония), Electroluх, LG, Mitsubishi Eltctric (Тайланд), Panasonic (Малайзия), Toshiba (Тайланд), Aeronic, Ballu, Fujitsu и др.

Для примера в таблице 5 представлены характеристики кондиционера Funai (Япония). Кондиционер имеет охлаждение + обогрев + вентиляция + автоматический режим, воздух подается в 4-ех направлениях, вертикальные и горизонтальные жалюзи, фильтр высокого класса очистки, режим комфортного сна, самодиагностика, режим быстрого охлаждения, хладагент R410А.

Таблица 5 - Характеристики сплит-системы Funai (Япония)

* - тепловой насос,

** - рециркуляционный воздух

Мультисплит-система позволяет подсоединить к внешнему блоку несколько внутренних модулей - от 2 до 5.

Достоинства:

- исключается необходимость навешивания нескольких блоков с наружной стороны,
