Материал: Комплекс геофизических методов на участке Соанваара-1

6.1 Магниторазведка

Магнитная съемка на участке была выполнена в масштабе 1 : 10 000 по сети 100 х 10 м. Результаты магниторазведки приведены на рисунках 6.1 и 6.2 в виде плана графиков и плана изолиний аномального магнитного поля в масштабе 1 : 10 000.

По данным контрольных измерений среднеквадратичная погрешность наблюдений на участке составила ± 8 - 10 нТл. Уровень нормального магнитного поля 52800 нТл.

Результаты выполненных работ показали, что магнитные свойства пород в пределах исследуемой площади, имеют четкий зональных характер и разделяют площадь на западную и восточную части.

Западная часть участка работ по данным магниторазведки сложена в основном немагнитными разностями горных пород. Исключение составляет локальная магнитная аномалия в районе ПР 1200 - 1300 ПК 840 интенсивностью до 2500 нТл. Очень слабые повышения поля DТ, порядка 100 нТл, фиксируются в юго-западном углу участка, отмечая три узкие субпараллельные зоны северо-западного простирания (азимут около 315⁰). Первая зона в районе ПР 0 ПК 340 - ПР200 ПК140, вторая ПР 200 ПК 320 - ПР500 ПК 170 и третья ПР200 ПК 580 - ПР 700 ПК 270.

В восточной части участка (ПР 0 - 700) отмечаются две магнитные аномалии, которые в районе ПР 800 соединяются и образуют общую структуру. По своей интенсивности аномалии можно разделить на интенсивные (DТ до 3000 нТл) и слабоинтенсивные (DТ до 800 нТл). Слабоинтенсивные аномалии отмечаются на интервале от ПР0 ПК720 до ПР700 ПК1000 и слагают структуру субмеридионального простирания. Интенсивные аномалии фиксируются на восточном краю участка, с запада граница этой аномальной зоны отмечается в районе ПР 0 ПК 1200 - ПР 1500 ПК 1100, восточная граница находится за пределами изучаемого участка работ. Азимут простирания 330⁰СЗ. Внутри этой зоны выделяется несколько линейных магнитных аномалий северо-западного простирания.

В дальнейшем данные магниторазведки были использованы при статистическом анализе геофизической информации.

.2 Электроразведка

Электроразведочные работы методом СГ-ВП были выполнены на участке в масштабе 1: 10 000 по сети 100 х 20 м.

Результаты электроразведочных работ методом ВП представлены на рисунках 6.3, 6.4, 6.5 и 6.6 в виде планов графиков и планов изолиний кажущегося сопротивления и кажущейся поляризуемости.

Относительная погрешность измерений по данным контрольных наблюдений в среднем составила 3.33% для кажущегося сопротивления и 2.75% для кажущейся поляризуемости.

По данным электроразведки породы, встречающиеся в пределах участка, сильно дифференцированы по сопротивлению и имеют значения от 20-50000 Ом*м, поэтому планы графиков и изолиний кажущегося сопротивления представлены в логарифмическом масштабе, согласно Инструкции по электроразведке.

Западная часть участка работ характеризуется повышенным сопротивлением 5000-50 000 Ом*м, что обусловлено преимущественным распространением в этой области гранитов и габбро.

Центральная часть участка характеризуется средними сопротивлениями 1000- 5000 Ом*м. Скорее всего понижение кажущегося сопротивления в центральной части связано с переходом от гранитов и гранодиоритов к сланцеватым породам Ялонварской свиты.

В восточной части участка фиксируется проводящая зона 20-1000 Ом*м, связанная с распространением различных по своему составу сланцев Ялонварской свиты. Понижение сопротивлений до 100 Ом*м и ниже в восточной части участка по всей видимости свидетельствует о присутствие в разрезе углеродистых (проводящих) сланцев.

Результаты измерений вызванной поляризуемости показывают, что аномалии кажущейся поляризуемости в пределах участка можно разделить на 2 типа:

. cвязанные с породами повышенного сопротивления. Интенсивность аномалий 2.2-3.2%. Они фиксируются в северной части поисковой площади, западнее р. Саанйоки.

. cвязаннные с породами пониженного сопротивления. Интенсивность 2.5-5%. Отмечаются в восточной части площади работ, в плане они совпадают с подмагниченными структурами, описанными выше.

6.3 Факторный анализ

С целью дифференциации площади участка по комплексу геофизических данных был выполнен факторный анализ, позволяющий на основе статистических методов оценить характер сочетаний геофизических параметров на участке. В качестве параметров, задействованных при проведении факторного анализа, были использованы кажущаяся поляризуемость (), кажущееся сопротивление () и поле приращения вектора магнитной индукции (DТ).

В результате факторного анализа была построена карта классов геофизических параметров (рис. 6.7), с системой уровней признаков и таблицей групповых параметров.

Переходя к обсуждению итоговых результатов анализа можно сказать, что по основным статистическим параметрам площадь участка четко разделяется на западную и восточную части.

Так, в западной части участка выделяются объекты относящиеся к десятому, одиннадцатому, двенадцатому и тринадцатому классам, для которых характерно высокое сопротивление, относительно невысокая поляризуемость и намагниченность. Восточная граница этой группы проходит ориентировочно от ПР 0 ПК 520 до ПР 1500 ПК 920 в субмеридиональном направлении.

Объекты 10-того класса можно выделить как самые высокоомные _ср.= 36 000 Ом*м (log()=4.56), слабо поляризующиеся и практически не магнитные.

В юго-западной части участка отмечаются 3 параллельные зоны объектов 11-го класса, они имеют северо-западное простирание по азимуту 315⁰, их сопротивление порядка 24 500 Ом*м (log=4.39), поляризуемость _ср.= 2.2% и слабая намагниченность. Наличие слабых поляризационных и магнитных свойств (DТ = -12 нТл на фоне -200нТл), а также небольшая мощность этих объектов дает нам основание предположить, что они могут быть связаны либо с тектоническими нарушениями, либо с дайками.

Из всей выборки основного 5-го класса наибольший интерес представляет 13 класс, отличающийся повышенной поляризуемостью 2.89%. Объекты этого класса локализуются в северо-западной части участка работ и представляют поисковый интерес на обнаружение малосульфидной минерализации в породах повышенного удельного сопротивления.

В центральной части участка выделяются объекты 14 и 15 классов, их параметры приведены в таблице 1. Они характеризуются пониженным кажущимся сопротивлением (3000 - 5000 Ом*м), слабо повышенными магнитными свойствами и слабой поляризуемостью. Дальнейший анализ объектов 15 класса показал, что он разделяется на три слабо дифференцированных по сопротивлению и поляризуемости класса (16, 17 и 18). Отметим, что объекты 18 класса из этой выборки отличаются повышенной намагниченностью и примыкают к магнитным породам восточной части участка.

В восточной части участка, как можно видеть на рис. 6.7 в основном выделяются объекты, относящиеся к 7, 8 и 9 классам, а также выделенного ранее 18 класса, Эти объекты характеризуются повышенными магнитными свойствами (DТ > 500 нТл), пониженным сопротивлением ( < 4000 Ом*м), и повышенной поляризуемостью (_ср = 2.7 - 4%). Объекты 9 класса выделяются в этой выборке высокими магнитными свойствами (DТ_ср.= 1910 нТл) и поляризуемостью (_ср.= 4.05), что может быть обусловлено наличием колчеданных руд с пирротиновой минерализацией.

Таблица 1 Статистические характеристики классов по результатам факторного анализа

У объектов классов 7, 8 и 18 магнитные свойства несколько ниже, по всей видимости, это связано с меньшим содержанием магнитных минералов.

Объекты 8 класса, как поляризующиеся, менее магнитные, с повышенным для этой выборки сопротивлением (_ср.= 3.23%, DТ _ср.= 651нТл, _ср.= 1150 Ом*м) вполне могут представлять поисковый интерес на обнаружение сульфидной минерализации, возможно связанной с гидротермально-матасамотически изменёнными породами Ялонварской свиты.

Средние групповые значения поляризуемости объектов 7 и 18 классов несколько ниже (_ср.= 2.7% и _ср.=2.19% соответственно), причем 7 класс имеет минимальные значения сопротивления, что может быть связано либо с высокой степенью метасоматоза, либо с присутствием углеродистых сланцев.

Подводя итоги проведенного факторного анализа, в качестве перспективных на обнаружение золоторудной минерализации можно выделить в породах пониженного сопротивления объекты, относящиеся к 8 классу и в высокоомных породах объекты 13класса. (8)

Заключение

Результатами работ являются:

·        уточнение геологического строения участка

·        выделение магнитных и немагнитных разностей геологических пород

·        уточнение тектонического строения участка работ

·        проведение факторного анализа, результатом которого стало выделение объектов, перспективных на обнаружение золото-сульфидной минерализации. (Эти объекты были выделены в породах пониженного сопротивления, и относятся к 8 классу,а также в высокоомных породах, объекты которых отнесены к 13 классу. Объекты 8 класса особенно четко выделяются в восточной, а объекты 13-го - в западной частях участка.)

Таким образом основные задачи, для решения которых проводился комплекс геофизических работ, оказались выполнены, и можно с уверенностью заключить что комплекс методов магниторазведка и электроразведка ВП-СГ является оптимальным с геологической и геофизической точек зрения.

Список использованной литературы

1. ООО "Теллур СЗ". Отчет о результатах комплексных геофизических работ на Соанваарской площади в 2013 году. Санкт-Петербург, 2013 г.

2.      Юдин С.Н., Папулов В.Ф. Отчет о результатах работ на объекте "Поисковые работы на золото на Соанлахтинской перспективной площади (Республика Карелия)" Петрозаводск, 2008 г.

3.      Юдин С.Н., Гербяк С.Ю., Магницкая Т.Э. и др. Отчет о результатах работ на объекте "прогнозно-поисковые работы на золото на Ялонваарской перспективной площади (Республика Карелия)" Петрозаводск, 2006 г.

.        Инструкция по магниторазведке. Москва, Недра, 1982 г.

.        Комаров В.А. Электроразведка методом вызванной поляризации. Ленинград, Недра, 1985 г.

.        Инструкция по электроразведке. Москва, Недра, 1984 г.

.        Инструкция по топографо-геодезическому и навигационному обеспечению геологоразведочных работ. МПР РФ, 1996 г.

.        ООО "Теллур СЗ". Отчет о результатах комплексных геофизических работ на Соанваарской площади в 2013 году. Санкт-Петербург, 2013 г.

Приложение

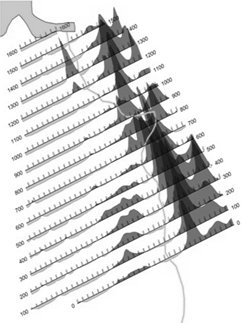

Рис. 6. План графиков аномального магнитного поля

Участок Соанваара 1

Вертикальный масштаб в 1 см 10000нТл линия профиля 0

Уровень нормального поля 52900 нТл

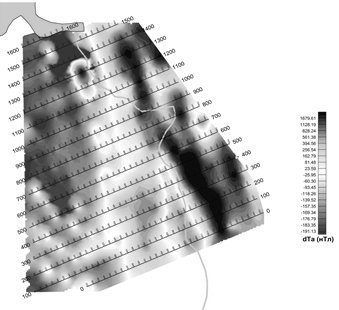

Рис. 7. План изолиний аномального магнитного поля

Участок Соанваара-1

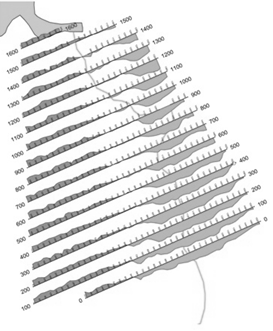

Рис 8. План графиков кажущегося удельного сопротивления

Участок Соанваара-1

Вертикальный масштаб логарифмический в 1см 3 log () линия профиля 3000 Ом*м

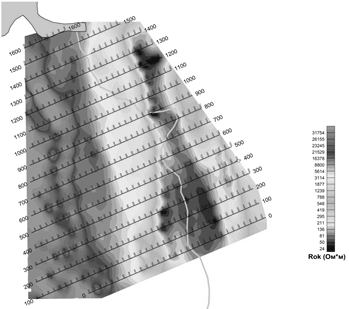

Рис. 9. План изолиний кажущегося удельного сопротивления

Участок Соанваара-1

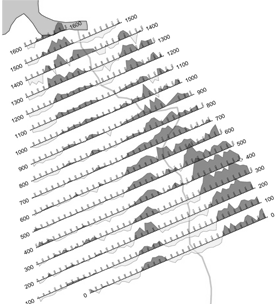

Рис. 10 Карта графиков кажущейся поляризуемости

Участок Соанваара-1

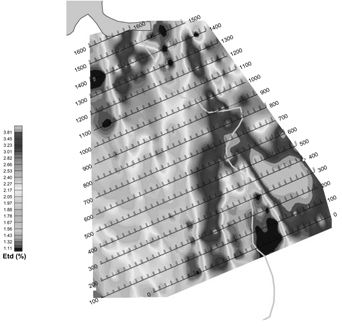

Рис. 11 Карта изолиний кажущейся поляризуемости

Участок Соанваара-1

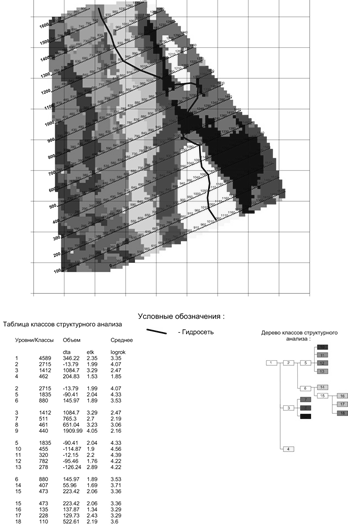

Рис. 12. Карта классов структурно-корреляционного анализа
