Материал: Карта Эскизов
Инв. № подл. |
Подпись и дата
|
Взам. инв. № |
Инв. № дубл. |
Подпись и дата |
ГОСТ 3.1105-74 Форма 5 |
||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||
Карта эскизов |
|
|
|||||||||||||||||||||
Нервюра |
|||||||||||||||||||||||

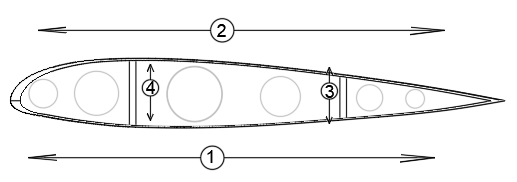

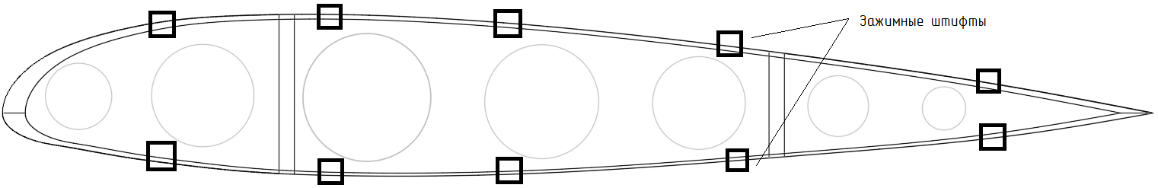

Горизонтальная сборка отштампованных деталей (стенки, пояски, стойки) в сборочную единицу(нервюру) без выполнения какой либо фиксации деталей. Установка сборочной единицы в стапель и закрепление ее с помощью фиксаторов и зажимных штифтов |
|
||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
Разраб. |
Лехман |
|
|
Лист |
||||||||
|
|
|
|
|
|
|
|
|
|
Провер. |
Курников |
|
|
1 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Листов |
|||||||||
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Н. Контр. |
|
|
|
2 |
|||||||||
Инв. № подл. |
Подпись и дата
|
Взам. инв. № |
Инв. № дубл. |
Подпись и дата |
ГОСТ 3.1105-74 Форма 6 |
||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||
|
|
||||||||||||||||||||||
|
|||||||||||||||||||||||

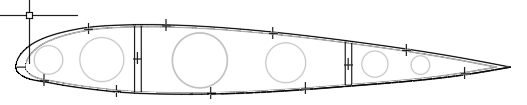

Разметка первичных точечных соединенийc на сборочном приспособлении с последующей прихваткой-сваркой деталей друг с другом в шахматном порядке Снятие сборочной единицы со стапеля. Установка ее в горизонтальном положении. Выполнение сварочных швов с последующей проверкой качества сварки. ГОСТ 14771-76 |
|||||||||||||||||||||||
|
|||||||||||||||||||||||
