Исследование интегральных и логических схем и триггеров
Лабораторная работа
Тема: Исследование интегральных и логических схем и триггеров.
Цель работы: ознакомится на практике с работой некоторых логических схем и триггеров в интегральном исполнении серии К 561.
Используемое оборудование и аппаратура:
.Источник питания постоянного тока (5-12) В.
.Цыфровые микросхемы К561ЛЕ5, ЛА7, ЛП2, ТМ2, ТВ1.
.Электронно-лучевой осциллограф С1-68.
.Монтажные провода.
Выполнение работы
Выставим источник постоянного тока (БП) на 12 В
и подключим его к первой схеме.
D1-К561ЛЕ
После того как собрали схему поочередно
установим все 4 возможных комбинации входных сигналов элементов 2ИЛИ-НЕ и при
помощи осциллографа определим состояние выходного элемента.
|
X1 |
X2 |
Y |
|
0 |
0 |
1 |
|
1 |
0 |
|
|
0 |
1 |
0 |
|
1 |
1 |
0 |
Сменим микросхему на D1-К561ЛА7
триггер логический микросхема
Проведем аналогичные операции и составим таблицу
истинности логического элемента 2И-НЕ.
|
X1 |
X2 |
Y |
||
|
0 |
0 |
1 |
||
|
1 |
0 |
1 |
1 |
1 |
|
1 |
1 |
0 |
Установим микросхему D1-К561ЛП2.
Составим таблицу истинности логического элемента
ИСКЛЮЧАЮЩЕЕ ИЛИ.
|
X1 |
X2 |
Y |
||
|
0 |
0 |
0 |
||
|
1 |
0 |
1 |
||
|
0 |
1 |
1 |
1 |
0 |

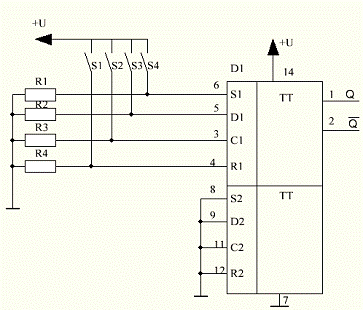

Возьмем цифровую микросхему D1-К561ТМ2
Триггер (триггерная система) - класс электронных устройств, обладающих способностью длительно находиться в одном из двух устойчивых состояний и чередовать их под воздействием внешних сигналов. Каждое состояние триггера легко распознаётся по значению выходного напряжения. По характеру действия триггеры относятся к импульсным устройствам - их активные элементы (транзисторы, лампы) работают в ключевом режиме, а смена состояний длится очень короткое время.
Отличительной особенностью триггера как
функционального устройства является свойство запоминания двоичной информации.
Под памятью триггера подразумевают способность оставаться в одном из двух
состояний и после прекращения действия переключающего сигнала. Приняв одно из
состояний за «1», а другое за «0», можно считать, что триггер хранит (помнит)
один разряд числа, записанного в двоичном коде.

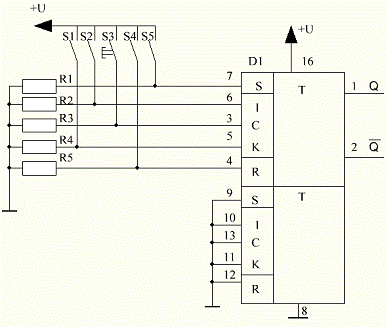

D1-K561 ТВ1
Вывод: в ходе выполнения лабораторной работы мы исследовали несколько интегральных и логических схем и триггеров.
Контрольные вопросы
.Как осуществить логическую операцию ИЛИ-НЕ при наличии микросхем И-НЕ?
Не (А или В) = не А и не В = не (не (не А и не В)) - на входах инверторы, потом И-НЕ, на выходе инвертор.
.Как будет меняться состояние триггера микросхемы К561ТВ1 при подаче на тактирующий вход С серии прямоугольных импульсов, если на входах R, S, I, K присутствуют сигнал Лог.0?
На входах R, S, I, K станет Лог.1.
.Составьте схему симметричного RS
триггера из логических элементов И-НЕ.
