Далее на основании полученных данных строиться диаграмма,
визуально отражающая зависимость дебита скважины от угла α.

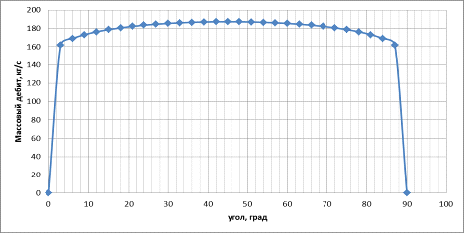

Рис.5 - зависимость дебита газовой скважины в прямоугольном
секторе от угла между непроницаемой границей и направлением на скважину
) Исследование зависимости дебита газовой скважины от расстояния между вершиной сектора и центром скважины при фиксированном значении угла α между непроницаемой границей и направлением на скважину.
Это исследование также проводится на основании формулы (17)
при фиксированном значении α=300
|
ρ, м |
Qm, кг/с |
|
200 |
139,43 |
|
500 |
162,37 |
|
1000 |
185,45 |
|
2000 |
216,18 |
|
3000 |
239,39 |
На основании этих данных построим график зависимости дебита
скважины в зависимости от расстояния между вершиной сектора и центром скважины
при фиксированном значении угла α.

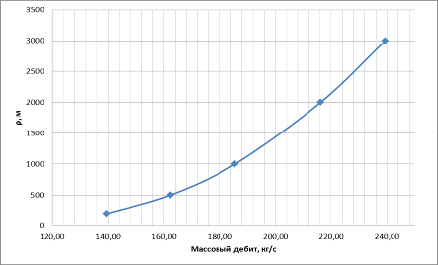

Рис.6 - зависимость дебита скважины в прямоугольном секторе от расстояния между центром скважины и вершиной сектора
1) Сравним дебиты газовой скважины расположенной в круговом пласте и прямоугольном секторе на удалении ρ=1000 метров от вершины и α=300.
Подставляя исходные данные в формулы (17) и (18), получим:m_круг=246,58 кг/м3m_сектор=185,45 кг/м3
) Найдем распределение давление вдоль луча, проходящего через вершину сектора и центр скважины, а также через центр кругового пласта и скважину.
Расчет давлений ведется по формулам (19) и (20).
|
Распределение давления |
||||
|
в секторе |
|
в скважине |
||
|
R, м |
Р, МПа |
|
R, м |
Р, МПа |
|
1 |
13,04 |
|
1 |
14,38 |
|
100 |
13,04 |
|
100 |
14,34 |
|
200 |
13,03 |
|
200 |
|
|
400 |
13,01 |
|
400 |
14,18 |
|
400 |
13,01 |
|
400 |
14,18 |
|
600 |
12,96 |
|
600 |
14,02 |
|
700 |
12,91 |
|
700 |
13,91 |
|
800 |
12,82 |
|
800 |
13,74 |
|
900 |
12,64 |
|
900 |
13,45 |
|
950 |
12,42 |
|
950 |
13,16 |
|
970 |
12,26 |
|
970 |
12,94 |
|
990 |
11,88 |
|
990 |
12,44 |
|
995 |
11,63 |
|
995 |
12,12 |
|
999 |
11,03 |
|
999 |
11,34 |
|
999,9 |
10,09 |
|
999,9 |
10,13 |
|
1000,1 |
10,09 |
|
1000,1 |
10,13 |
|
1001 |
11,03 |
|
1001 |
11,34 |
|
1005 |
11,64 |
|
1005 |
12,12 |
|
1010 |
11,89 |
|
1010 |
12,44 |
|
1030 |
12,29 |
|
1030 |
12,94 |
|
1050 |
12,48 |
13,16 |
||
|
1100 |
12,74 |
|
1100 |
13,46 |
|
1200 |
13,02 |
|
1200 |
13,75 |
|
1300 |
13,20 |
|
1300 |
13,92 |
|
1500 |
13,45 |
|
1500 |
14,13 |
|
1700 |
13,64 |
|
1700 |
14,26 |
|
2000 |
13,87 |
|
2000 |
14,41 |
|
2300 |
14,05 |
|
2300 |
14,52 |
|
2600 |
14,21 |
|
2600 |
14,60 |
|
3000 |
14,39 |
|
3000 |
14,70 |
|
4000 |
14,73 |
|
4000 |
14,87 |
|
5000 |
15 |
|
5000 |
15 |
Полученные результаты открывают возможность воздействия и контроля за дебитом скважины на основе определения угла между непроницаемой границей и направлением на скважину α, и расстоянии между центром скважины и вершиной сектора.
Исходя из поставленной задачи, была изучена методика расчета движения газа в пористой среде. На примере решения задачи, рассматривающей совместную работу газовой скважины, расположенной в прямоугольном секторе, ограниченном сбросами, были изучены особенности движения газа в скважинах, а также влияние координат скважины внутри сектора на продуктивность скважин. В результате были получены аналитические зависимости дебита от угла между непроницаемой границей и направлением на скважину α при движении жидкости (газа) в скважине.
Из графиков зависимости дебита газовой скважины, расположенной в прямоугольном пласте, от угла между непроницаемой границей и направлением на скважину α, и от расстояния между вершиной сектора и центром скважины ρ, следует, что дебит скважины будет максимальным при угле α равным 450 и расстоянии ρ стремящемся радиусу контура питания. При этом, темп изменения дебита скважины, приходящееся на один градус, не постоянен.

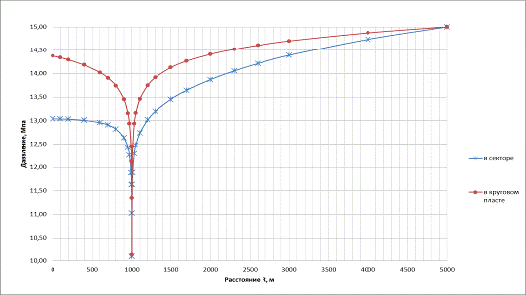

Из графика распределения давления в круговом пласте и
прямоугольном секторе, ограниченном сбросами, видно, что для добывающей
скважины в секторе линии равного потенциала не являются окружностями,
следовательно и линии тока не будут представлять собой прямые линии. Таким
образом, процессы фильтрации газа в круговом пласте и в секторе принципиально
отличаются.
Список использованных источников
1) Закиров С.Н, Лапук Б.Б. Проектирование и разработка газовых месторождений. - М.:Недра,1974. - 373с.
2) Пыхчаев Г.Б., Исаев Р.Г. Подземная гидравлика. - М.: Недра, 1973. - 360с.
) Кравченко
М.Н., Разбегина Е.Г. Прикладные задачи теории фильтрации. - М.: РГУ нефти и
газа им. И.М. Губкина, 2003. - 83с;
